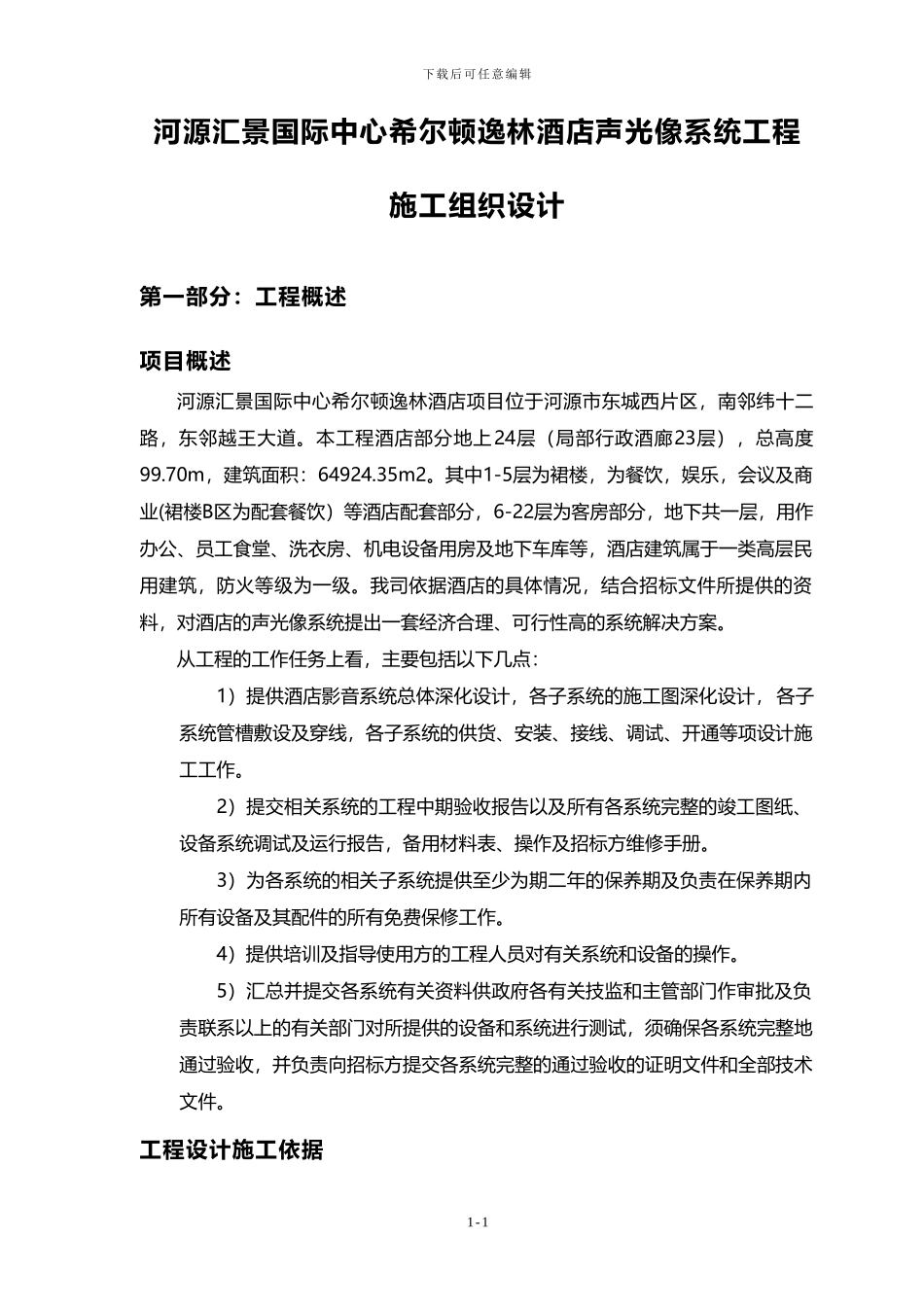

下载后可任意编辑河源汇景国际中心希尔顿逸林酒店声光像系统工程施工组织设计第一部分:工程概述项目概述河源汇景国际中心希尔顿逸林酒店项目位于河源市东城西片区,南邻纬十二路,东邻越王大道。本工程酒店部分地上24层(局部行政酒廊23层),总高度99.70m,建筑面积:64924.35m2。其中1-5层为裙楼,为餐饮,娱乐,会议及商业(裙楼B区为配套餐饮)等酒店配套部分,6-22层为客房部分,地下共一层,用作办公、员工食堂、洗衣房、机电设备用房及地下车库等,酒店建筑属于一类高层民用建筑,防火等级为一级。我司依据酒店的具体情况,结合招标文件所提供的资料,对酒店的声光像系统提出一套经济合理、可行性高的系统解决方案。从工程的工作任务上看,主要包括以下几点:1)提供酒店影音系统总体深化设计,各子系统的施工图深化设计,各子系统管槽敷设及穿线,各子系统的供货、安装、接线、调试、开通等项设计施工工作。2)提交相关系统的工程中期验收报告以及所有各系统完整的竣工图纸、设备系统调试及运行报告,备用材料表、操作及招标方维修手册。3)为各系统的相关子系统提供至少为期二年的保养期及负责在保养期内所有设备及其配件的所有免费保修工作。4)提供培训及指导使用方的工程人员对有关系统和设备的操作。5)汇总并提交各系统有关资料供政府各有关技监和主管部门作审批及负责联系以上的有关部门对所提供的设备和系统进行测试,须确保各系统完整地通过验收,并负责向招标方提交各系统完整的通过验收的证明文件和全部技术文件。工程设计施工依据1-1下载后可任意编辑招标文件;建筑设计图纸图;AV 系统招标图纸;工程设计及验收法律规范河源汇景国际中心希尔顿逸林酒店声光像工程《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-2024《建筑电气安装工程施工质量验收法律规范》GB50306《智能建筑设计标准》 GB/T50314-2000《智能建筑工程质量验收法律规范》GB50339-2024《厅堂扩声系统设计法律规范》GB50371-2024《声学设备一般术语解释和计算方法》GB12060-89《声学名词术语》GB/T3947-1996《会议音响系统电及音频的性能要求》GB/T15381-94《声系统设备互连的优选配接值》GB/T14197-93《厅堂扩声系统设备互连的优选电气配接值》SJ2112-82《声系统设备互连用连接器的应用》GB/T14947-94《视听系统设备互连用连接器的应用》GB/T15644-95《视听、视频和电视系统中设备互连的优选配接值》GB/T15859-1...
