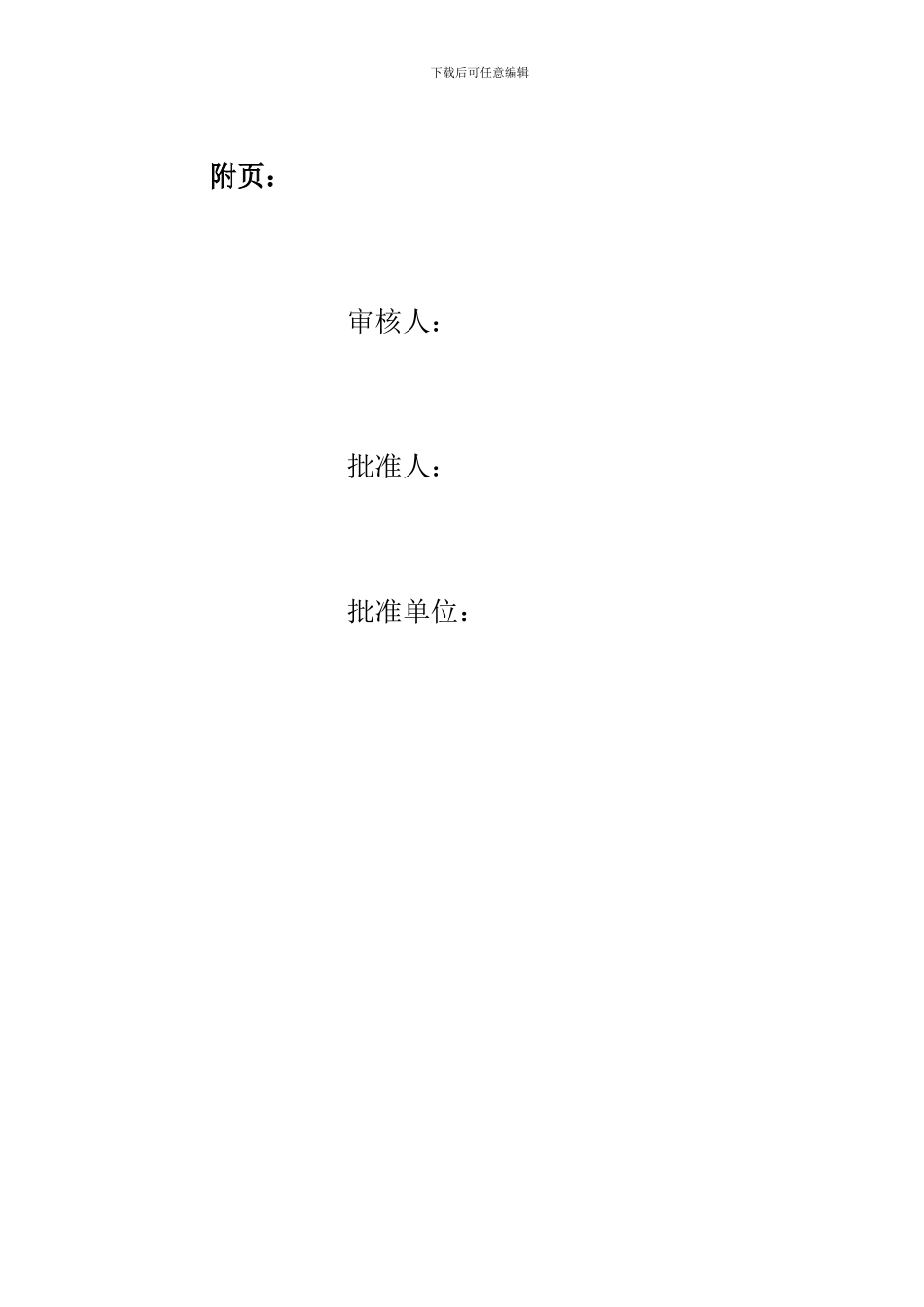

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】九、 一般 重大 施工方案√下载后可任意编辑编制：审核：会签：批准：沧州渤海石化工程有限公司2024 年 8 月下载后可任意编辑附页：审核人：批准人：批准单位：下载后可任意编辑一、工程概况1、工程概况本施工方案适用于中海石油中捷石化有限公司 250 万吨/年常减压装置大修施工中工艺管线的动改施工，大型技改技措类项目的施工不在此列，单独编制专项施工方案。初馏塔管线按原方位敷设，尽量利旧原有管线，由于本次改造新增初馏塔比原塔较高，新增管线、阀门、管件执行原有标准，并根据现场确定新增数量。常压炉至常压塔、减压炉至减压塔转油线原位更换，管线进行保护性拆除（拆除时管线、管线支架及操作平台等不得破坏）。三台循环注水泵管线更换。部分单根管线拆除、更换、阀门更换、焊道补漏等以检修项目及车间交底为准，不作详述。2、此次检修主要工程量有初馏塔管线保护性拆除，待新塔更换好后管线复位（DN25～DN400）估计约 300 米、600 寸；常减压炉常减压塔之间转油线及支线更换材质（DN500、DN200）127 米、约 1000 寸，循环注水线材质更换（DN20、DN25、DN50、DN80）254 米、约 400 寸等。碳钢阀门 140台、合金钢阀门 46 台、安全阀约 12 台及焊道漏点处理约 24 处。详细工程量参见检修项目及车间交底为准。二、施工依据：中海石油中捷石化有限公司相关文件及技术要求SHS 01005-2024 《工业管道维护检修规程》GB/T20801-2024《压力管道法律规范 工业管道》GB50235-97《工业金属管道工程施工及验收法律规范》GB50236-99《现场设备、工业管道焊接工程施工及验收法律规范》GB50484-2024《石油化工建设工程施工安全技术法律规范》SH3501-2024《石油化工有毒可燃介质管道工程施工及验收法律规范》三、组织机构项目经理：苏志明 施工负责人：王春明 安全负责人：魏荣海技术负责人：施会赵 材料负责人：尤道宏四、施工技术要求4.1、施工程序4.1.1、首先拆除初馏塔管线（不影响初馏塔拆除及新塔安装）：初馏塔北侧有管带，南侧有设备框架，东西侧均有塔，所以考虑施工及吊装难度大，同时兼顾安全，考虑用 50T 吊车拆除管线。吊车站位于管廊北侧通道，根据先易后难拆除管线。4.1.2、转油线管线拆除：此线南北走向，横跨通道上方，支线布置于北侧，用 25T 吊车便可拆除。4.1.3、循环...
