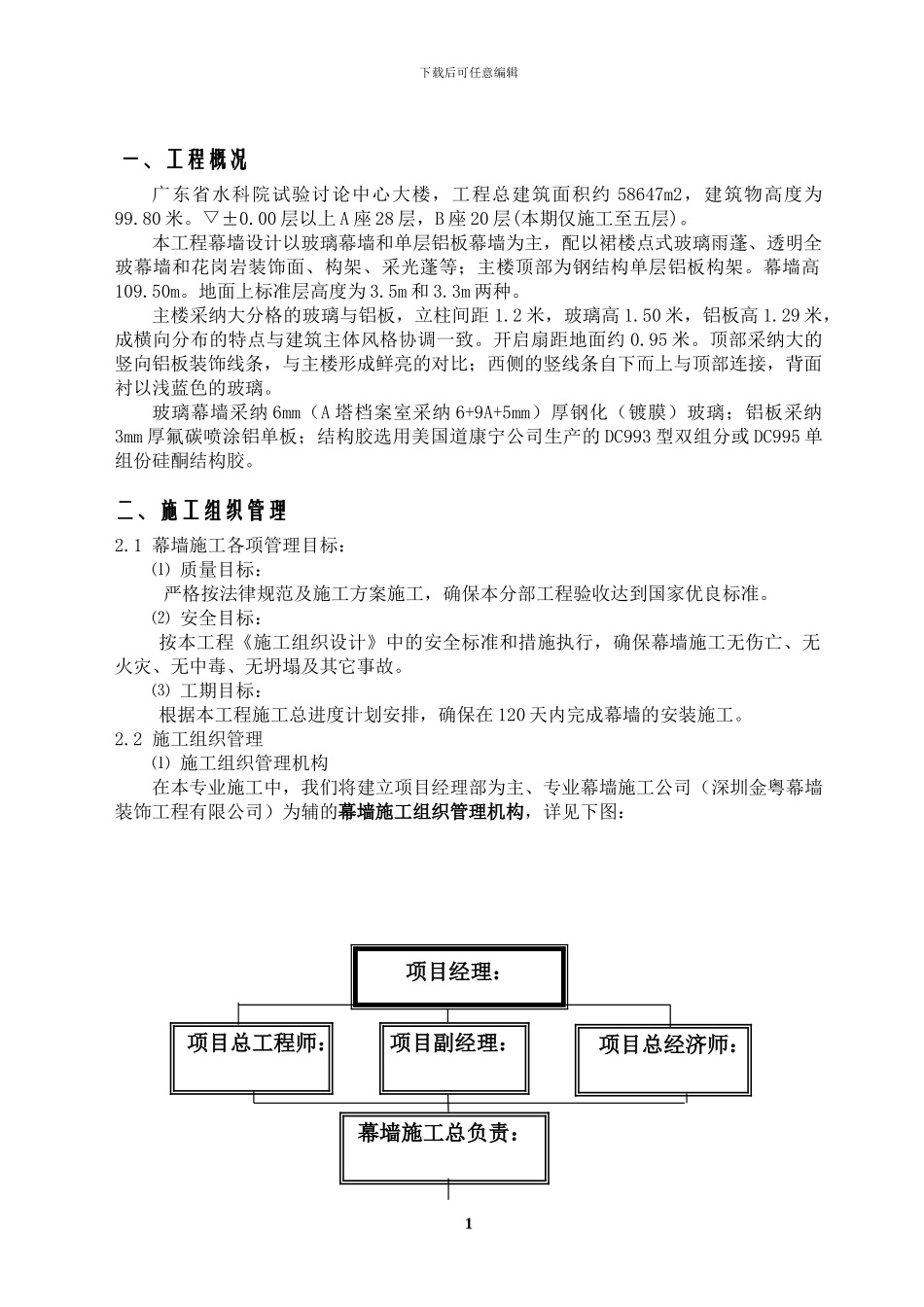

下载后可任意编辑 一、工程概况广东省水科院试验讨论中心大楼，工程总建筑面积约 58647m2，建筑物高度为99.80 米。▽±0.00 层以上 A 座 28 层，B 座 20 层(本期仅施工至五层)。本工程幕墙设计以玻璃幕墙和单层铝板幕墙为主，配以裙楼点式玻璃雨蓬、透明全玻幕墙和花岗岩装饰面、构架、采光蓬等；主楼顶部为钢结构单层铝板构架。幕墙高109.50m。地面上标准层高度为 3.5m 和 3.3m 两种。主楼采纳大分格的玻璃与铝板，立柱间距 1.2 米，玻璃高 1.50 米，铝板高 1.29 米，成横向分布的特点与建筑主体风格协调一致。开启扇距地面约 0.95 米。顶部采纳大的竖向铝板装饰线条，与主楼形成鲜亮的对比；西侧的竖线条自下而上与顶部连接，背面衬以浅蓝色的玻璃。玻璃幕墙采纳 6mm（A 塔档案室采纳 6+9A+5mm）厚钢化（镀膜）玻璃；铝板采纳3mm 厚氟碳喷涂铝单板；结构胶选用美国道康宁公司生产的 DC993 型双组分或 DC995 单组份硅酮结构胶。二、施工组织管理2.1 幕墙施工各项管理目标：⑴ 质量目标：严格按法律规范及施工方案施工，确保本分部工程验收达到国家优良标准。⑵ 安全目标：按本工程《施工组织设计》中的安全标准和措施执行，确保幕墙施工无伤亡、无火灾、无中毒、无坍塌及其它事故。⑶ 工期目标：根据本工程施工总进度计划安排，确保在 120 天内完成幕墙的安装施工。2.2 施工组织管理⑴ 施工组织管理机构在本专业施工中，我们将建立项目经理部为主、专业幕墙施工公司（深圳金粤幕墙装饰工程有限公司）为辅的幕墙施工组织管理机构，详见下图：1项目副经理：项目总工程师：项目总经济师：项目经理：幕墙施工总负责：下载后可任意编辑⑵ 施工现场组织：根据工程特点和工期，结合现场实际情况，幕墙施工安排 3～4 个安装施工队，共约 60 人，分成不同的作业区同时进行。三、铝板玻璃幕墙施工方法、工艺及流程3.1 铝型材的加工⑴ 生产条件及加工准备：① 铝材加工在幕墙专业公司车间内进行，车间内保持良好的清洁；② 选用保证加工精度要求的铝型材的设备、机具，所用的量要能达到测量的精度，并且要定期检定；③ 铝型材下料前，仔细核对加工图；④ 铝型材进厂必须进行复检，查验其出厂合格证和产地证书，核对型号，检查化学成份和力学性能报告；⑤ 检查铝型材表面是否完好无损伤，有扭曲，弯曲变形的铝材，应先校正再下料。⑵ 工厂内工序流程材料到厂→质检→下料→加工零件(竖框、横框等)→安装...
