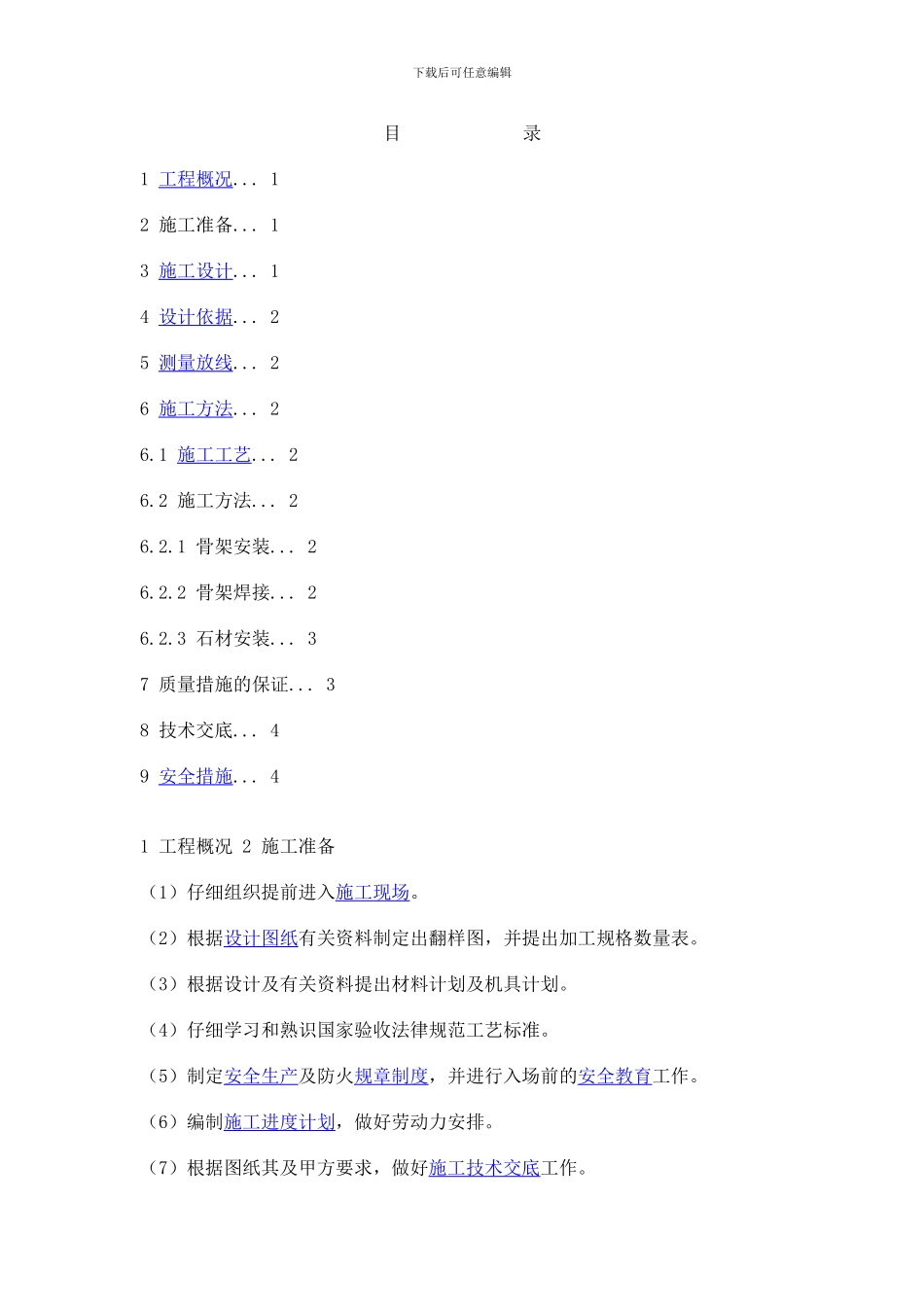

干挂施工方案_第1页
1/18

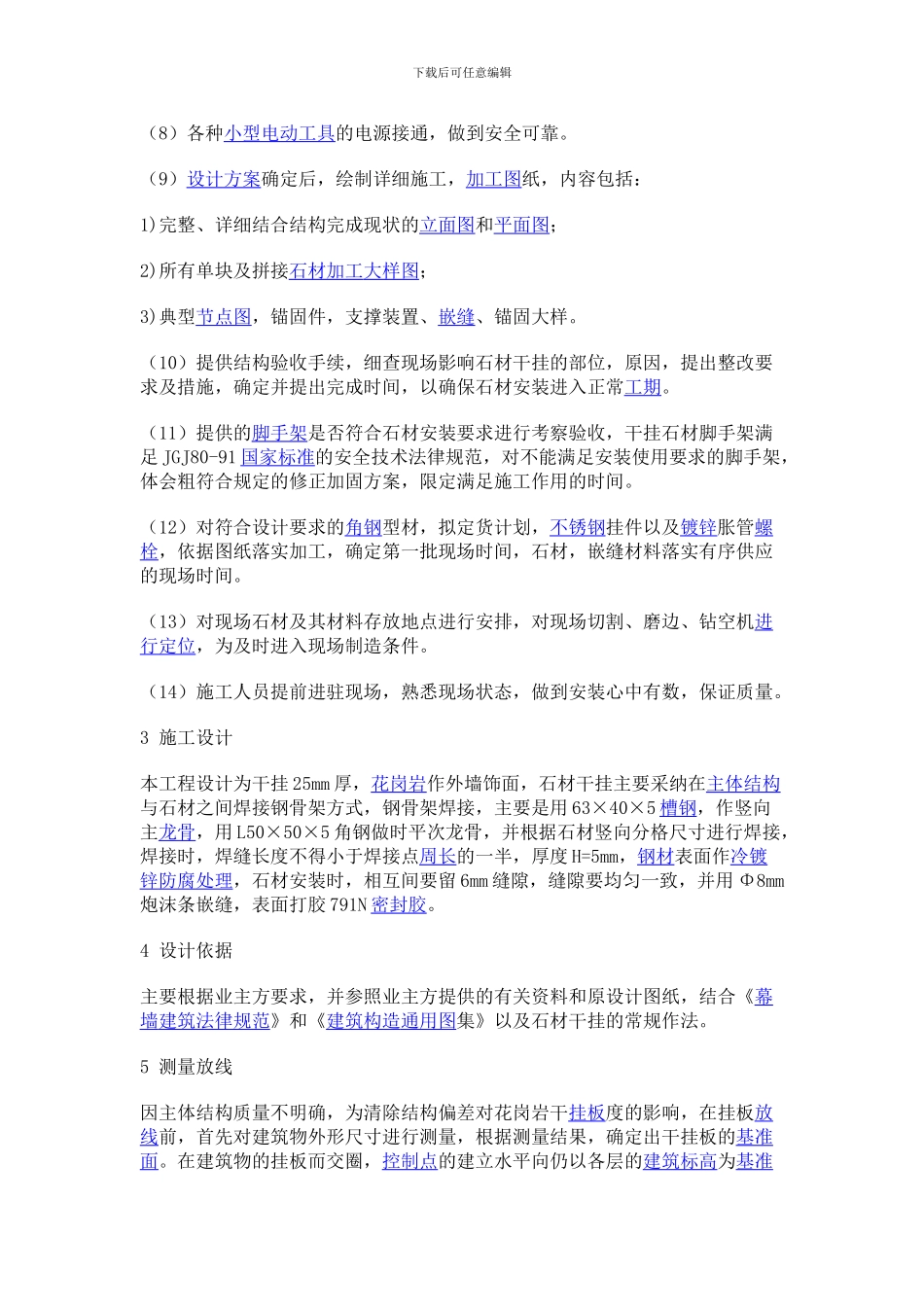

干挂施工方案_第2页
2/18

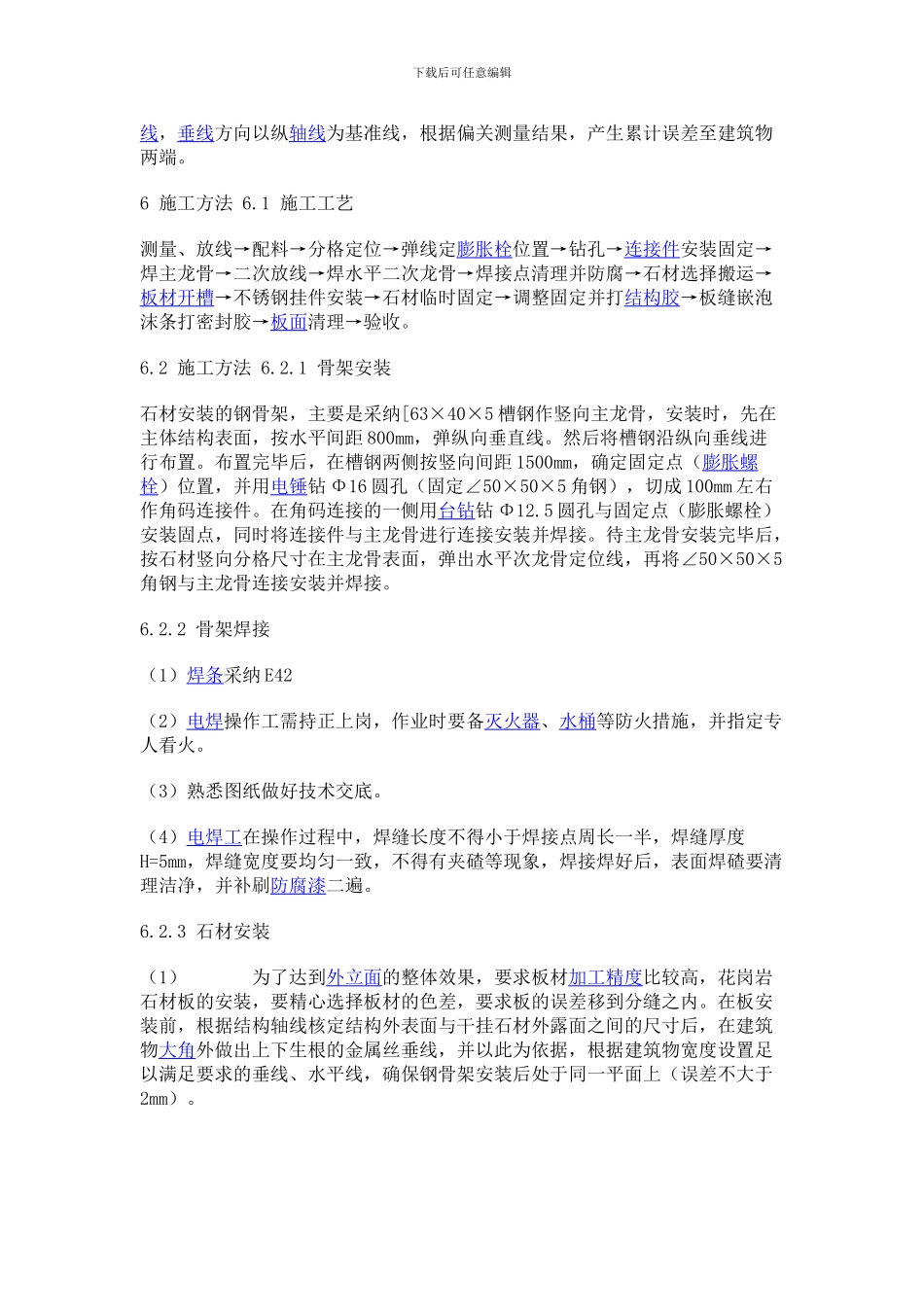

干挂施工方案_第3页
3/18
下载后可任意编辑目 录1 工程概况... 12 施工准备... 13 施工设计... 14 设计依据... 25 测量放线... 26 施工方法... 26.1 施工工艺... 26.2 施工方法... 26.2.1 骨架安装... 26.2.2 骨架焊接... 26.2.3 石材安装... 37 质量措施的保证... 38 技术交底... 49 安全措施... 41 工程概况 2 施工准备 (1)仔细组织提前进入施工现场。(2)根据设计图纸有关资料制定出翻样图,并提出加工规格数量表。(3)根据设计及有关资料提出材料计划及机具计划。(4)仔细学习和熟识国家验收法律规范工艺标准。(5)制定安全生产及防火规章制度,并进行入场前的安全教育工作。(6)编制施工进度计划,做好劳动力安排。(7)根据图纸其及甲方要求,做好施工技术交底工作。下载后可任意编辑(8)各种小型电动工具的电源接通,做到安全可靠。(9)设计方案确定后,绘制详细施工,加工图纸,内容包括:1)完整、详细结合结构完成现状的立面图和平面图;2)所有单块及拼接石材加工 大样图 ;3)典型节点图,锚固件,支撑装置、嵌缝、锚固大样。(10)提供结构验收手续,细查现场影响石材干挂的部位,原因,提出整改要求及措施,确定并提出完成时间,以确保石材安装进入正常工期。(11)提供的脚手架是否符合石材安装要求进行考察验收,干挂石材脚手架满足 JGJ80-91 国家标准的安全技术法律规范,对不能满足安装使用要求的脚手架,体会粗符合规定的修正加固方案,限定满足施工作用的时间。(12)对符合设计要求的角钢型材,拟定货计划,不锈钢挂件以及镀锌胀管螺栓,依据图纸落实加工,确定第一批现场时间,石材,嵌缝材料落实有序供应的现场时间。(13)对现场石材及其材料存放地点进行安排,对现场切割、磨边、钻空机进行定位,为及时进入现场制造条件。(14)施工人员提前进驻现场,熟悉现场状态,做到安装心中有数,保证质量。3 施工设计 本工程设计为干挂 25mm 厚,花岗岩作外墙饰面,石材干挂主要采纳在主体结构与石材之间焊接钢骨架方式,钢骨架焊接,主要是用 63×40×5 槽钢,作竖向主龙骨,用 L50×50×5 角钢做时平次龙骨,并根据石材竖向分格尺寸进行焊接,焊接时,焊缝长度不得小于焊接点周长的一半,厚度 H=5mm,钢材表面作冷镀锌 防腐处理 ,石材安装时,相互间要留 6mm 缝隙,缝隙要均匀一致,并用 Φ8mm炮沫条嵌缝,表面打胶 791N 密封胶。4 设计依据 主要根据业主方要求,并参照业主方提供的有关...
