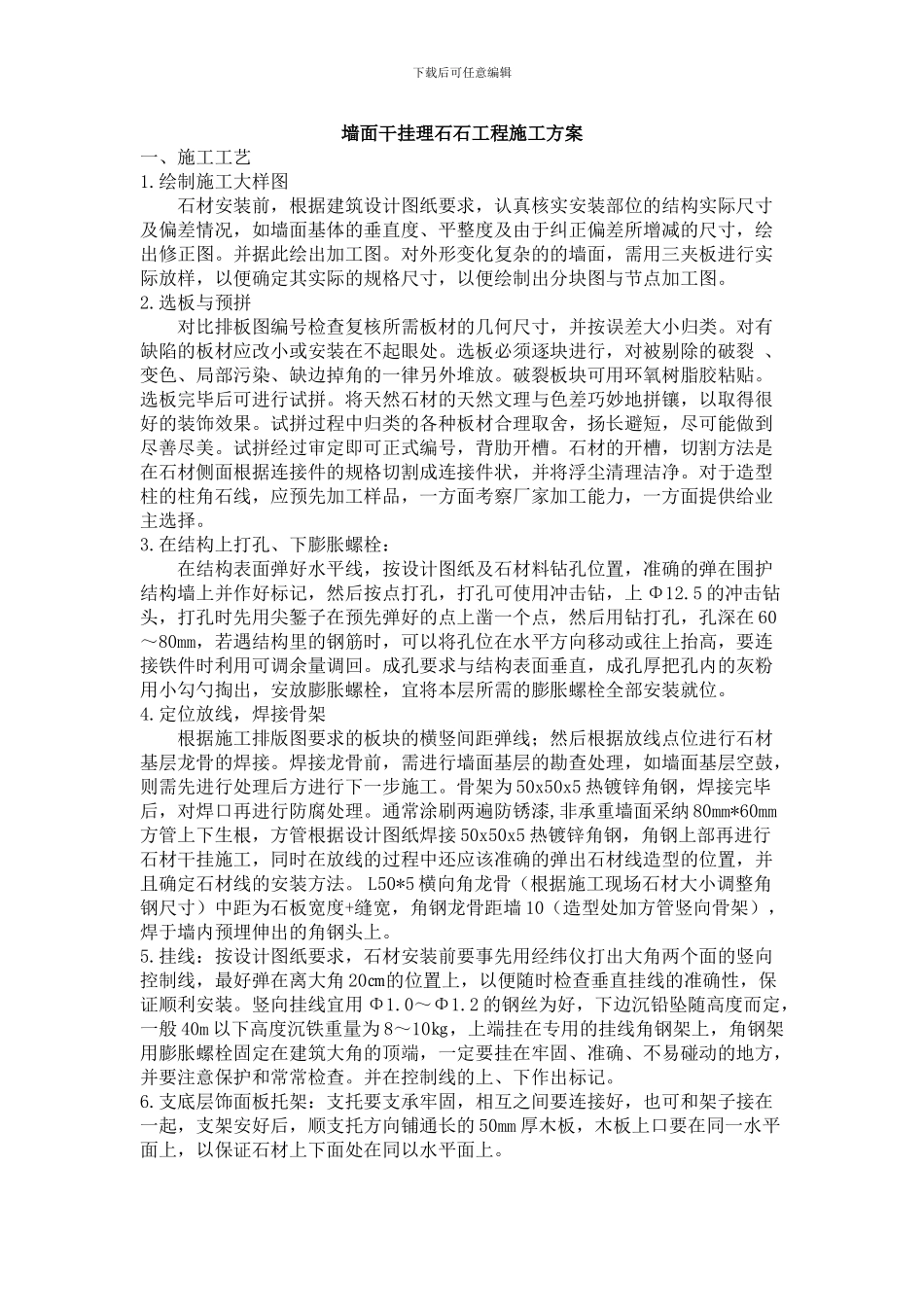

下载后可任意编辑墙面干挂理石石工程施工方案一、施工工艺1.绘制施工大样图石材安装前，根据建筑设计图纸要求，认真核实安装部位的结构实际尺寸及偏差情况，如墙面基体的垂直度、平整度及由于纠正偏差所增减的尺寸，绘出修正图。并据此绘出加工图。对外形变化复杂的的墙面，需用三夹板进行实际放样，以便确定其实际的规格尺寸，以便绘制出分块图与节点加工图。2.选板与预拼对比排板图编号检查复核所需板材的几何尺寸，并按误差大小归类。对有缺陷的板材应改小或安装在不起眼处。选板必须逐块进行，对被剔除的破裂 、变色、局部污染、缺边掉角的一律另外堆放。破裂板块可用环氧树脂胶粘贴。选板完毕后可进行试拼。将天然石材的天然文理与色差巧妙地拼镶，以取得很好的装饰效果。试拼过程中归类的各种板材合理取舍，扬长避短，尽可能做到尽善尽美。试拼经过审定即可正式编号，背肋开槽。石材的开槽，切割方法是在石材侧面根据连接件的规格切割成连接件状，并将浮尘清理洁净。对于造型柱的柱角石线，应预先加工样品，一方面考察厂家加工能力，一方面提供给业主选择。3.在结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸及石材料钻孔位置，准确的弹在围护结构墙上并作好标记，然后按点打孔，打孔可使用冲击钻，上 Φ12.5 的冲击钻头，打孔时先用尖錾子在预先弹好的点上凿一个点，然后用钻打孔，孔深在 60～80mm，若遇结构里的钢筋时，可以将孔位在水平方向移动或往上抬高，要连接铁件时利用可调余量调回。成孔要求与结构表面垂直，成孔厚把孔内的灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需的膨胀螺栓全部安装就位。4.定位放线，焊接骨架根据施工排版图要求的板块的横竖间距弹线；然后根据放线点位进行石材基层龙骨的焊接。焊接龙骨前，需进行墙面基层的勘查处理，如墙面基层空鼓，则需先进行处理后方进行下一步施工。骨架为 50x50x5 热镀锌角钢，焊接完毕后，对焊口再进行防腐处理。通常涂刷两遍防锈漆,非承重墙面采纳 80mm*60mm方管上下生根，方管根据设计图纸焊接 50x50x5 热镀锌角钢，角钢上部再进行石材干挂施工，同时在放线的过程中还应该准确的弹出石材线造型的位置，并且确定石材线的安装方法。 L50*5 横向角龙骨（根据施工现场石材大小调整角钢尺寸）中距为石板宽度+缝宽，角钢龙骨距墙 10（造型处加方管竖向骨架），焊于墙内预埋伸出的角钢头上。5.挂线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面...
