干挂石材幕墙施工方案VIP免费

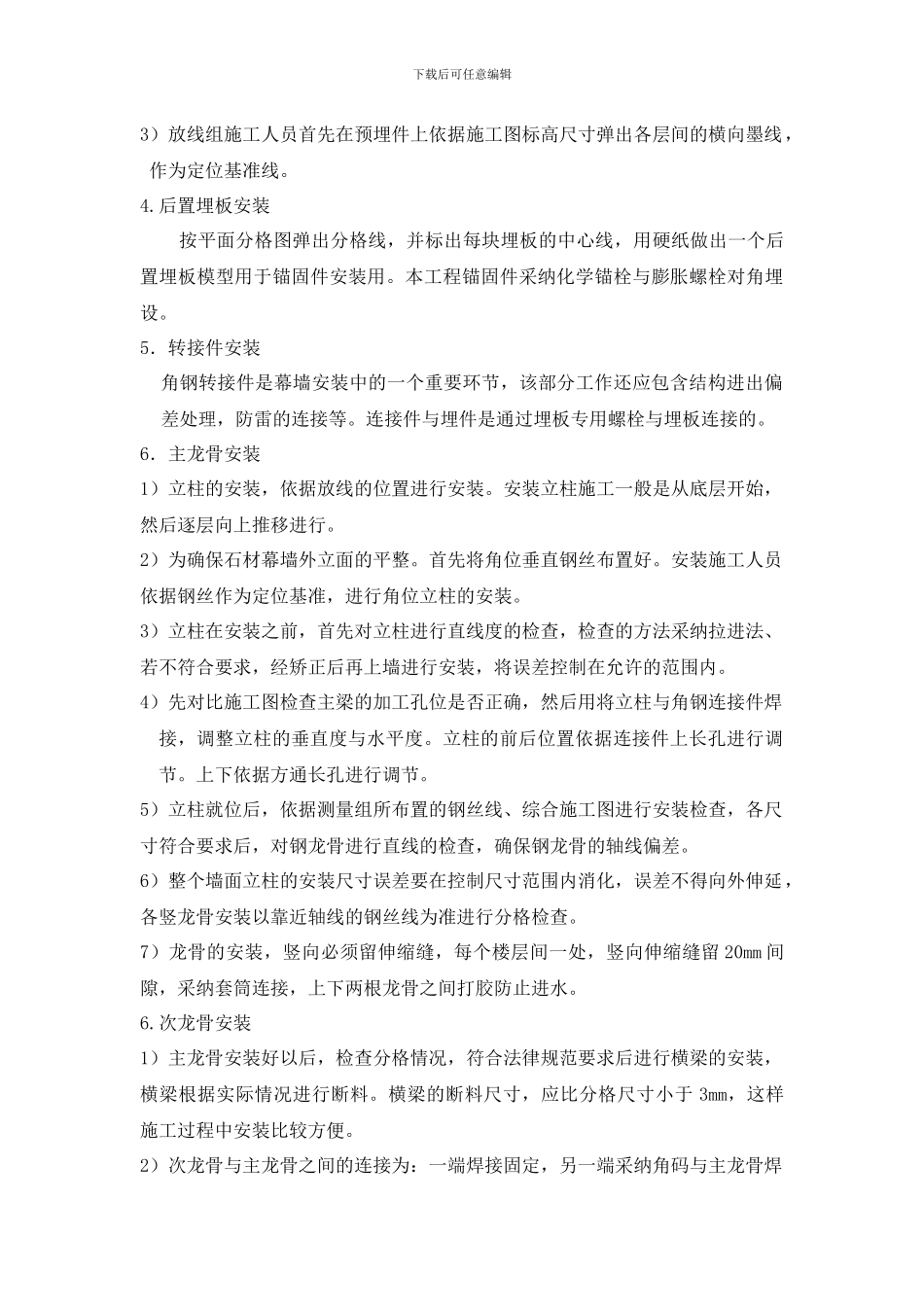

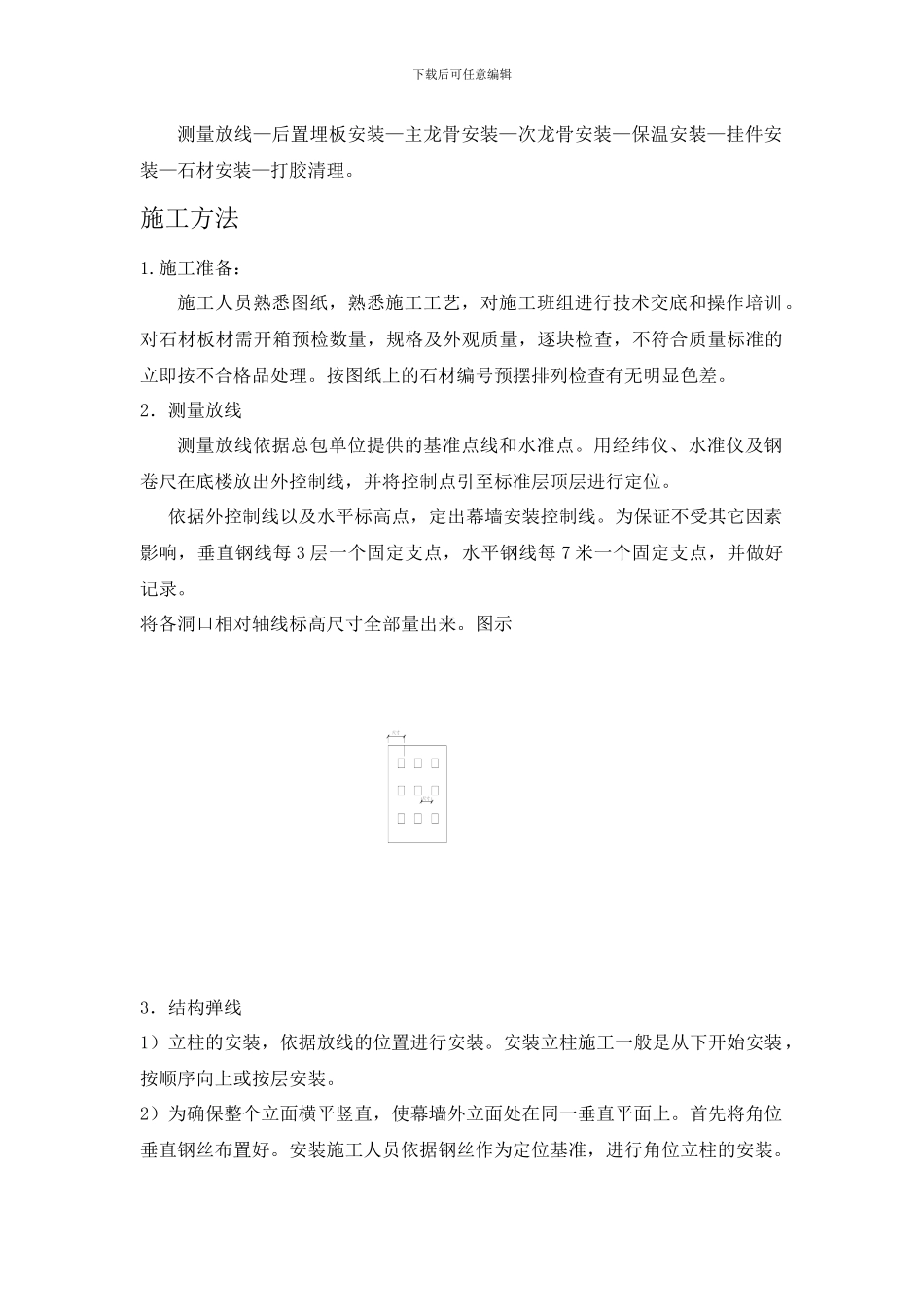

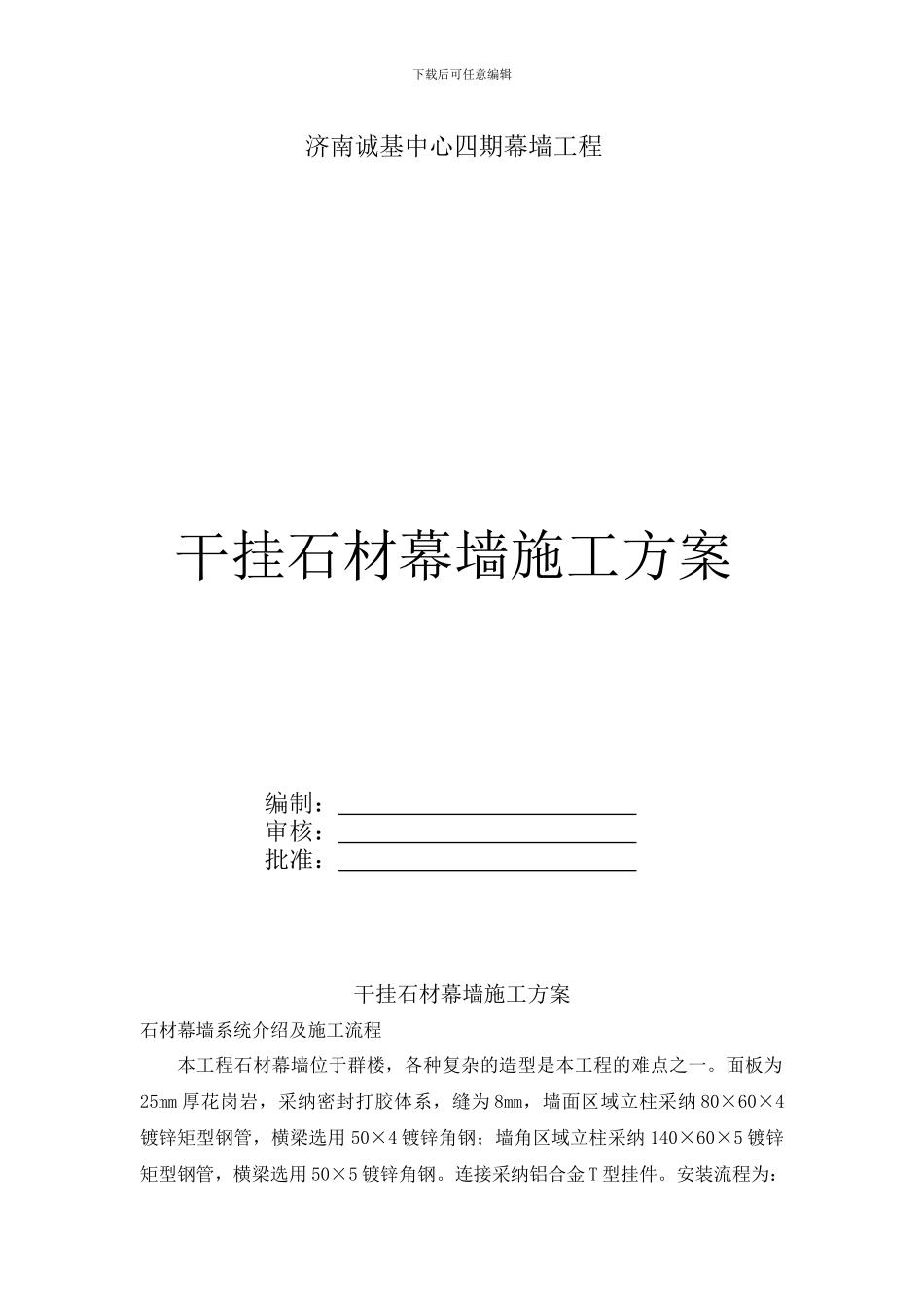

下载后可任意编辑干挂石材幕墙施工方案石材幕墙系统介绍及施工流程本工程石材幕墙位于群楼，各种复杂的造型是本工程的难点之一。面板为25mm 厚花岗岩，采纳密封打胶体系，缝为 8mm，墙面区域立柱采纳 80×60×4镀锌矩型钢管，横梁选用 50×4 镀锌角钢；墙角区域立柱采纳 140×60×5 镀锌矩型钢管，横梁选用 50×5 镀锌角钢。连接采纳铝合金 T 型挂件。安装流程为：济南诚基中心四期幕墙工程干挂石材幕墙施工方案编制： 审核： 批准： 下载后可任意编辑测量放线—后置埋板安装—主龙骨安装—次龙骨安装—保温安装—挂件安装—石材安装—打胶清理。施工方法1.施工准备：施工人员熟悉图纸，熟悉施工工艺，对施工班组进行技术交底和操作培训。对石材板材需开箱预检数量，规格及外观质量，逐块检查，不符合质量标准的立即按不合格品处理。按图纸上的石材编号预摆排列检查有无明显色差。2．测量放线测量放线依据总包单位提供的基准点线和水准点。用经纬仪、水准仪及钢卷尺在底楼放出外控制线，并将控制点引至标准层顶层进行定位。依据外控制线以及水平标高点，定出幕墙安装控制线。为保证不受其它因素影响，垂直钢线每 3 层一个固定支点，水平钢线每 7 米一个固定支点，并做好记录。将各洞口相对轴线标高尺寸全部量出来。图示3．结构弹线1）立柱的安装，依据放线的位置进行安装。安装立柱施工一般是从下开始安装，按顺序向上或按层安装。2）为确保整个立面横平竖直，使幕墙外立面处在同一垂直平面上。首先将角位垂直钢丝布置好。安装施工人员依据钢丝作为定位基准，进行角位立柱的安装。下载后可任意编辑3）放线组施工人员首先在预埋件上依据施工图标高尺寸弹出各层间的横向墨线， 作为定位基准线。4.后置埋板安装 按平面分格图弹出分格线，并标出每块埋板的中心线，用硬纸做出一个后置埋板模型用于锚固件安装用。本工程锚固件采纳化学锚栓与膨胀螺栓对角埋设。5．转接件安装角钢转接件是幕墙安装中的一个重要环节，该部分工作还应包含结构进出偏差处理，防雷的连接等。连接件与埋件是通过埋板专用螺栓与埋板连接的。6．主龙骨安装1）立柱的安装，依据放线的位置进行安装。安装立柱施工一般是从底层开始，然后逐层向上推移进行。2）为确保石材幕墙外立面的平整。首先将角位垂直钢丝布置好。安装施工人员依据钢丝作为定位基准，进行角位立柱的安装。3）立柱在安装之前，首先对立柱进行直线度的检查，检查的方法采纳拉进法、若不符合要...
