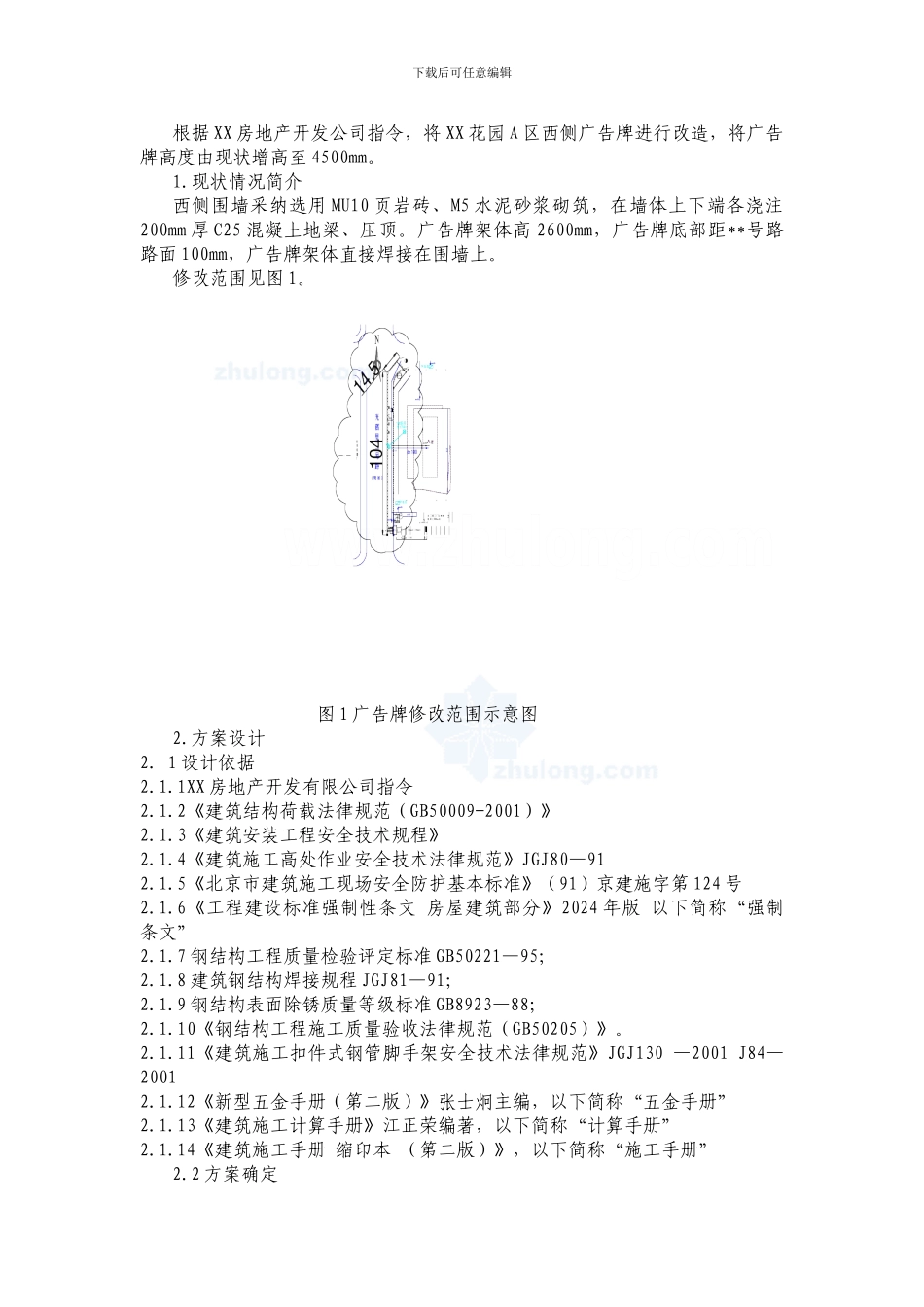

下载后可任意编辑根据 XX 房地产开发公司指令，将 XX 花园 A 区西侧广告牌进行改造，将广告牌高度由现状增高至 4500mm。1.现状情况简介西侧围墙采纳选用 MU10 页岩砖、M5 水泥砂浆砌筑，在墙体上下端各浇注200mm 厚 C25 混凝土地梁、压顶。广告牌架体高 2600mm，广告牌底部距**号路路面 100mm，广告牌架体直接焊接在围墙上。修改范围见图 1。图 1 广告牌修改范围示意图2.方案设计2. 1 设计依据2.1.1XX 房地产开发有限公司指令2.1.2《建筑结构荷载法律规范（GB50009-2001）》2.1.3《建筑安装工程安全技术规程》2.1.4《建筑施工高处作业安全技术法律规范》JGJ80—912.1.5《北京市建筑施工现场安全防护基本标准》（91）京建施字第 124 号2.1.6《工程建设标准强制性条文 房屋建筑部分》2024 年版 以下简称“强制条文”2.1.7 钢结构工程质量检验评定标准 GB50221—95；2.1.8 建筑钢结构焊接规程 JGJ81—91；2.1.9 钢结构表面除锈质量等级标准 GB8923—88；2.1.10《钢结构工程施工质量验收法律规范（GB50205）》。2.1.11《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130 —2001 J84—20012.1.12《新型五金手册（第二版）》张士炯主编，以下简称“五金手册”2.1.13《建筑施工计算手册》江正荣编著，以下简称“计算手册”2.1.14《建筑施工手册 缩印本 （第二版）》，以下简称“施工手册”2.2 方案确定下载后可任意编辑为保证广告牌架体及围墙安全，需要重新设计广告牌支架，具体做法为将原有广告牌拆除，根据原广告牌设计将现有广告牌加长至 4.4 米高。3.施工安排及部署3.1 管理机构项目经理部依据安全生产保证体系成立安全生产小组，督促日常的安全生产管理，并负责广告牌的搭设、使用中、拆除等安全事项。3.2 安全目标仔细贯彻执行“安全第一，预防为主”的方针，杜绝一切安全事故的发生。4.主要施工方案4.1 广告牌加长需要将广告牌加高 1.8 米。4.1.1 材料：幅宽 1000mm 的 0.8 厚镀锌铁板、50*50*5 角钢、20*40*1.2mm 方钢管、防锈漆4.1.2 施工方法新增广告牌做法是：将 20*40*1.2mm 方钢管作为广告牌龙骨，横向间距每1000mm 设置一道，纵向间距为 600mm 设置一道。在新增广告牌架体上沿墙体长度方向通长设置 50*50*5 角钢，设置标高详见下图。角钢与广告牌龙骨焊接牢固。在广告牌架体施工完成后，满刷二遍防锈漆。具体做法见下图：图 2 广告牌架体龙骨示意图4.2 广告牌支架设计广...
