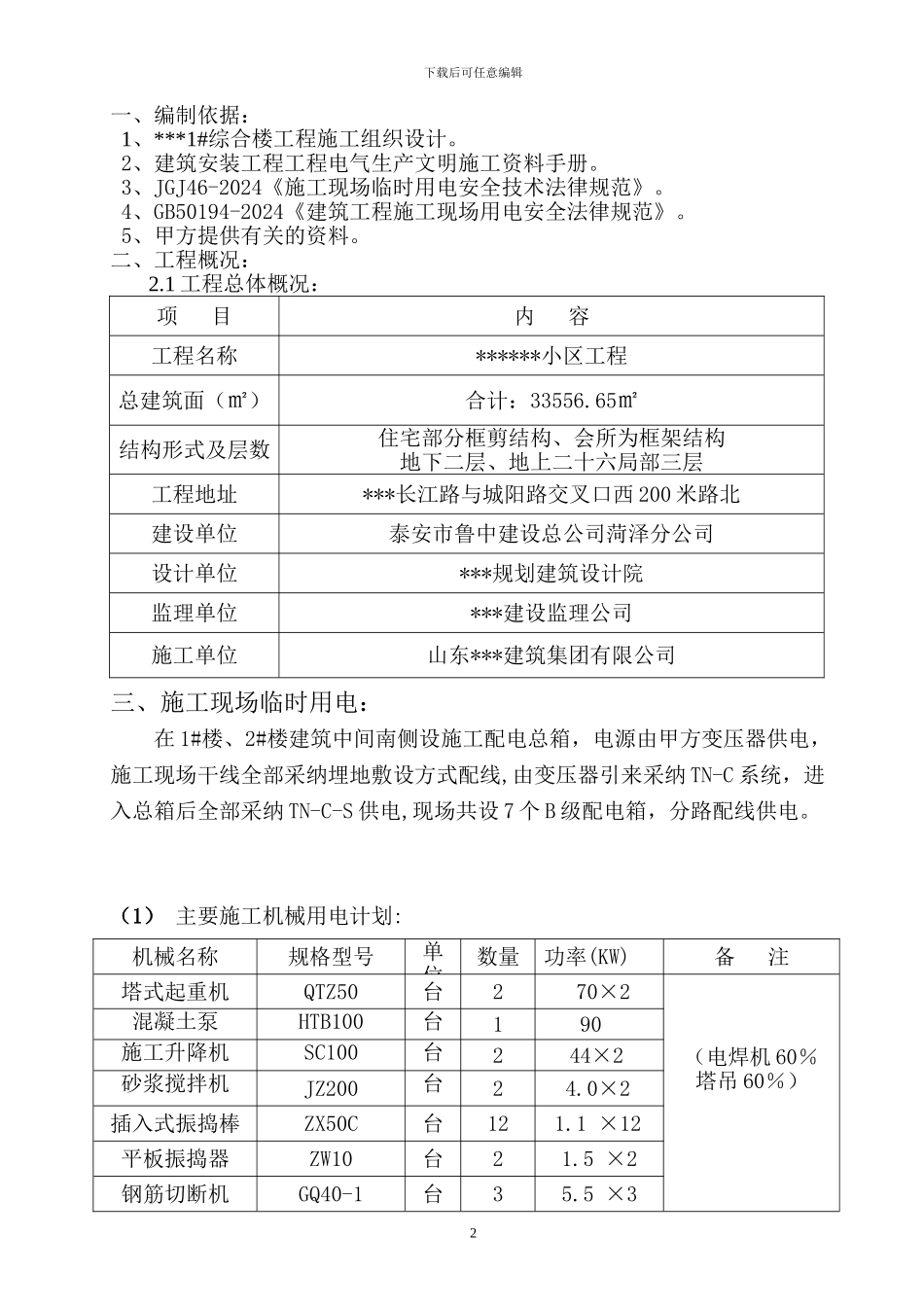

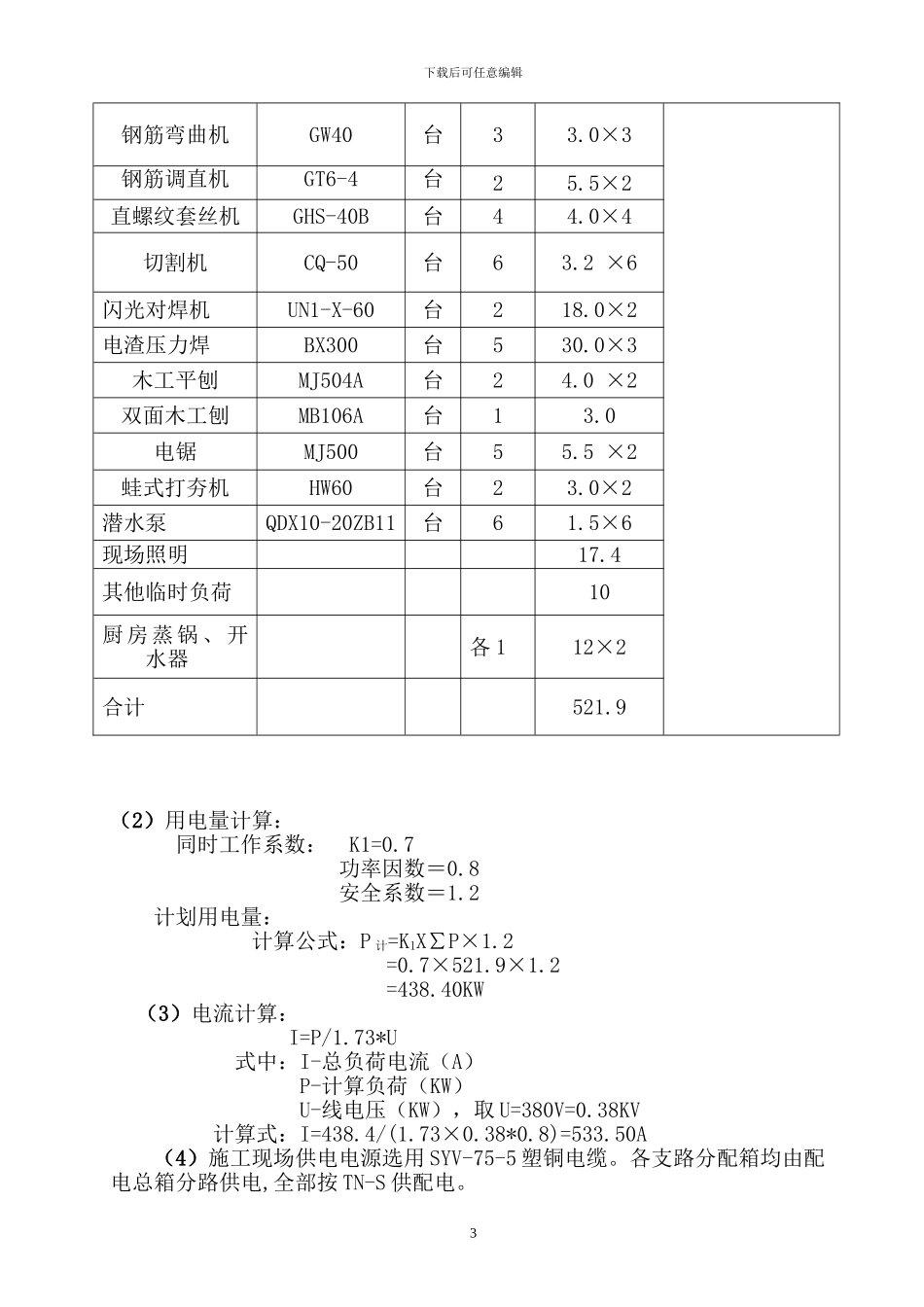

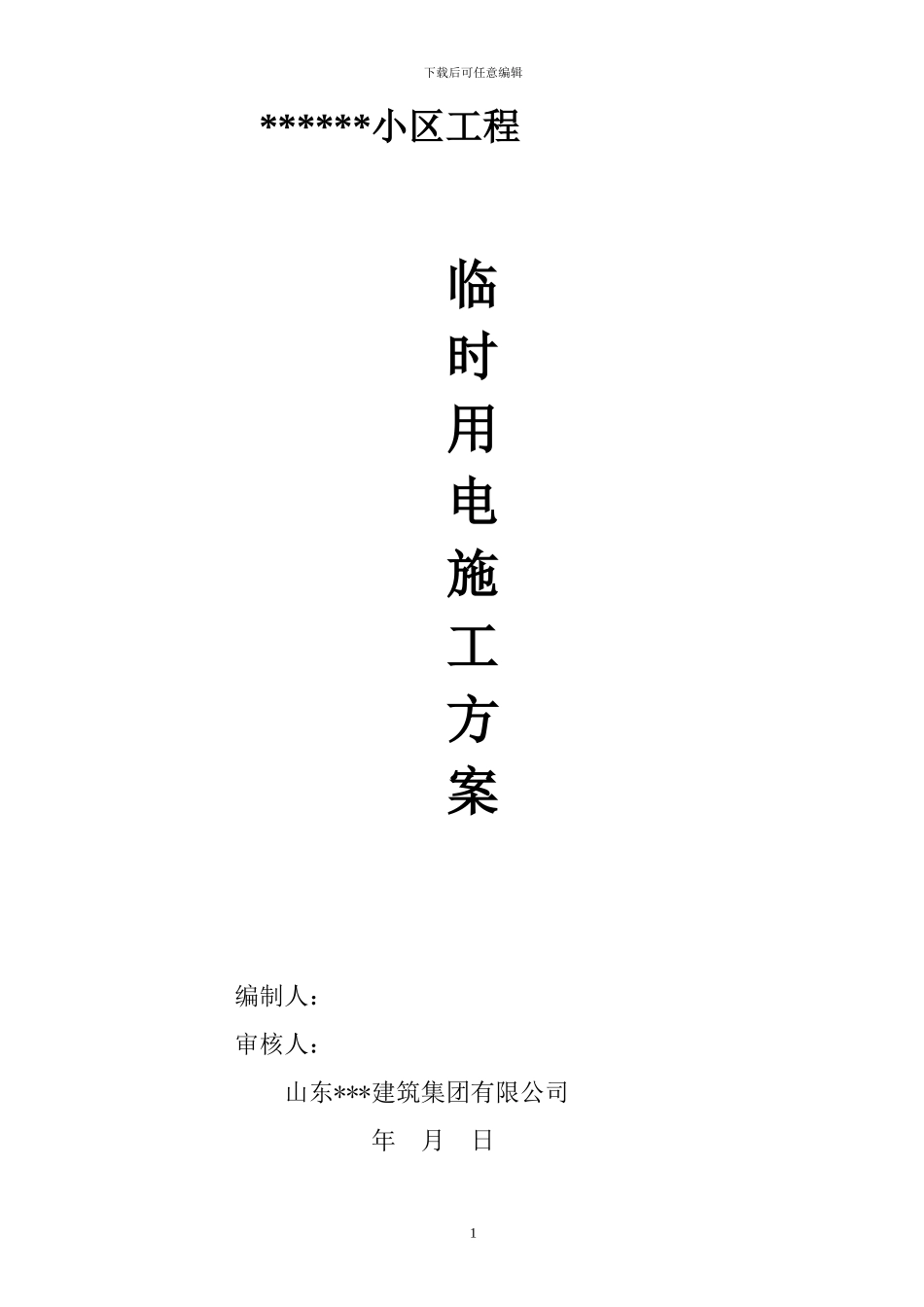

下载后可任意编辑******小区工程临时用电施工方案编制人：审核人： 山东***建筑集团有限公司 年 月 日 1下载后可任意编辑一、编制依据：1、***1#综合楼工程施工组织设计。 2、建筑安装工程工程电气生产文明施工资料手册。3、JGJ46-2024《施工现场临时用电安全技术法律规范》。4、GB50194-2024《建筑工程施工现场用电安全法律规范》。5、甲方提供有关的资料。二、工程概况： 2.1 工程总体概况：项 目内 容工程名称******小区工程总建筑面（㎡）合计：33556.65㎡结构形式及层数住宅部分框剪结构、会所为框架结构地下二层、地上二十六局部三层工程地址***长江路与城阳路交叉口西 200 米路北建设单位泰安市鲁中建设总公司菏泽分公司设计单位***规划建筑设计院监理单位***建设监理公司施工单位山东***建筑集团有限公司三、施工现场临时用电： 在 1#楼、2#楼建筑中间南侧设施工配电总箱，电源由甲方变压器供电，施工现场干线全部采纳埋地敷设方式配线,由变压器引来采纳 TN-C 系统，进入总箱后全部采纳 TN-C-S 供电,现场共设 7 个 B 级配电箱，分路配线供电。（1） 主要施工机械用电计划:机械名称规格型号单位数量功率(KW)备 注塔式起重机QTZ50台2 70×2（电焊机 60％塔吊 60％）混凝土泵HTB100台190施工升降机SC100台244×2砂浆搅拌机JZ200台2 4.0×2插入式振捣棒ZX50C台12 1.1 ×12平板振捣器ZW10台21.5 ×2钢筋切断机GQ40-1台35.5 ×32下载后可任意编辑钢筋弯曲机GW40台33.0×3钢筋调直机GT6-4台25.5×2直螺纹套丝机GHS-40B台44.0×4切割机CQ-50台63.2 ×6闪光对焊机UN1-X-60台218.0×2电渣压力焊BX300台530.0×3木工平刨MJ504A台24.0 ×2双面木工刨MB106A台13.0 电锯MJ500台55.5 ×2蛙式打夯机HW60台23.0×2潜水泵QDX10-20ZB11台61.5×6现场照明17.4 其他临时负荷10 厨房蒸锅 、 开水器各 112×2 合计521.9（2）用电量计算：同时工作系数： K1=0.7功率因数＝0.8安全系数＝1.2 计划用电量： 计算公式：P 计=K1X∑P×1.2 =0.7×521.9×1.2 =438.40KW（3）电流计算： I=P/1.73*U 式中：I-总负荷电流（A） P-计算负荷（KW） U-线电压（KW），取 U=380V=0.38KV 计算式：I=438.4/(1.73×0.38*0.8)=533.50A（4）施工现场供电电源选用 SYV-75-5 塑铜电缆。各支路分配箱均由配电总箱分路供电,全部按 TN-S 供配电。3下载后可任意编辑 施工机具接入电源设置漏电控制开关，配电线路至用电设备实行三级...
