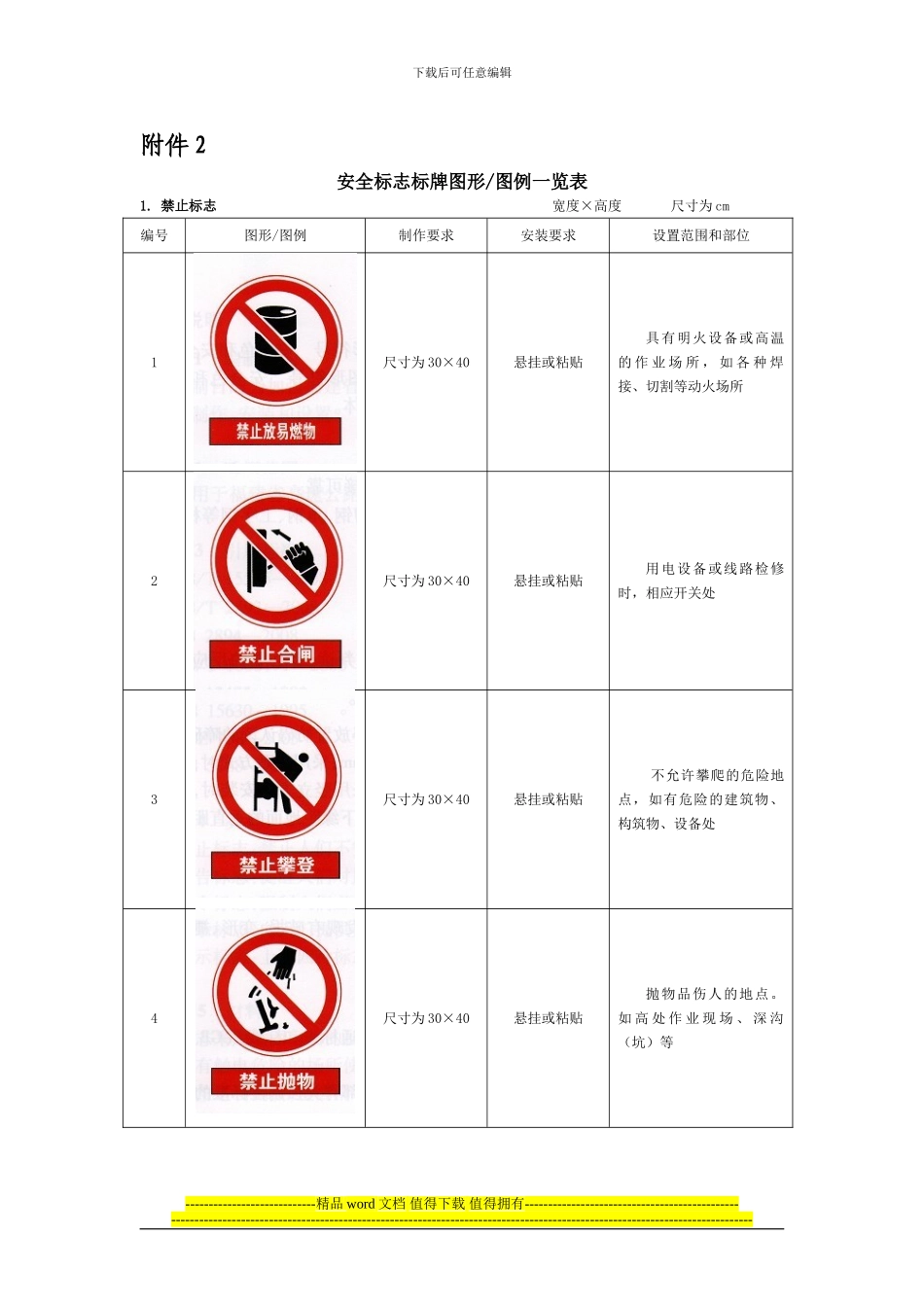

下载后可任意编辑附件 2 安全标志标牌图形/图例一览表1. 禁止标志 宽度×高度 尺寸为 cm 编号图形/图例制作要求安装要求设置范围和部位1尺寸为 30×40悬挂或粘贴具有明火设备或高温的 作 业 场 所 ， 如 各 种 焊接、切割等动火场所2尺寸为 30×40悬挂或粘贴用电设备或线路检修时，相应开关处3尺寸为 30×40悬挂或粘贴 不允许攀爬的危险地点，如有危险的建筑物、构筑物、设备处4尺寸为 30×40悬挂或粘贴抛物品伤人的地点。如 高 处 作 业 现 场 、 深 沟（坑）等----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------编号图形/图例制作要求安装要求设置范围和部位5尺寸为 30×40悬挂或粘贴易造成事故或对人员有损害的场所，如高压设备室、配电房等入口处6尺寸为30×40，80×100悬挂或粘贴对人员具有直接危险的场所，如危险路口、吊装作业区、输送带下方、预制梁架设区等处7尺寸为30×40，80×100悬挂或粘贴 有乙类火灾危险物质的场所，如氧气及乙炔存放区、油罐存放处及其易燃易爆处8尺寸为 30×40悬挂或粘贴应急通道、安全通道及施工操作平台等处9尺寸为 40×30白底红字悬挂或粘贴使用氧气、乙炔等易燃易爆处所下载后可任意编辑编号图形/图例制作要求安装要求设置范围和部位----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------编号图形/图例制作要求安装要求设置范围和部位10尺寸为 40×30白底红字悬挂或粘贴跨 越 通 航 河 道 、 铁路、公路等施焊场所11尺寸为 40×30白底红字悬挂或粘贴临近既有线的防护栏12尺寸为 40×30白底红字悬挂或粘贴 水上施工作业场所13尺寸为 40×30白底红字悬挂或粘贴水上施工作业场所14尺寸为 40...
