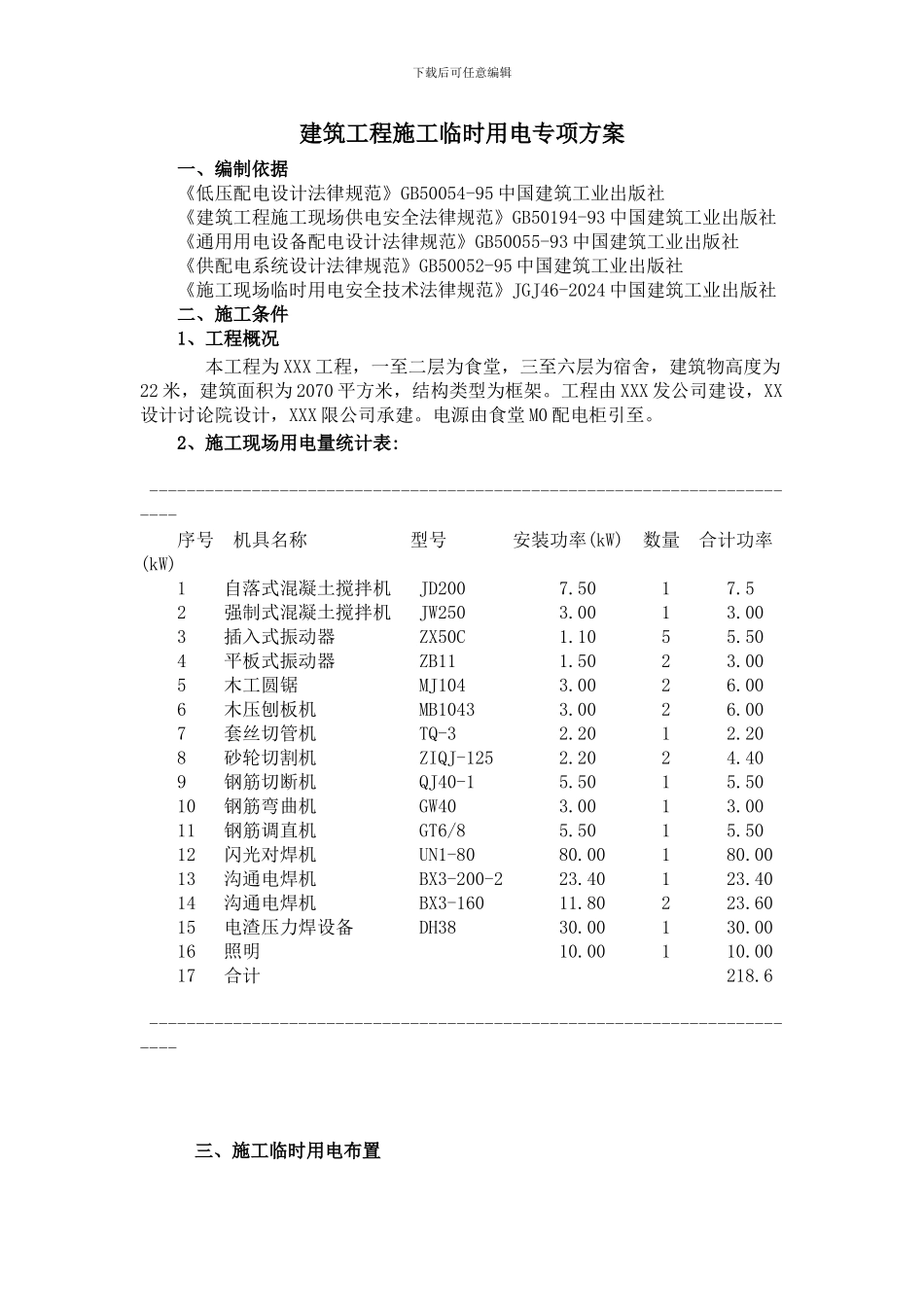

下载后可任意编辑建筑工程施工临时用电专项方案 一、编制依据 《低压配电设计法律规范》GB50054-95 中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93 中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93 中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95 中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46-2024 中国建筑工业出版社 二、施工条件 1、工程概况 本工程为 XXX 工程，一至二层为食堂，三至六层为宿舍，建筑物高度为22 米，建筑面积为 2070 平方米，结构类型为框架。工程由 XXX 发公司建设，XX设计讨论院设计，XXX 限公司承建。电源由食堂 M0 配电柜引至。 2、施工现场用电量统计表: ------------------------------------------------------------------------ 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 自落式混凝土搅拌机 JD200 7.50 1 7.5 2 强制式混凝土搅拌机 JW250 3.00 1 3.00 3 插入式振动器 ZX50C 1.10 5 5.50 4 平板式振动器 ZB11 1.50 2 3.00 5 木工圆锯 MJ104 3.00 2 6.00 6 木压刨板机 MB1043 3.00 2 6.00 7 套丝切管机 TQ-3 2.20 1 2.20 8 砂轮切割机 ZIQJ-125 2.20 2 4.40 9 钢筋切断机 QJ40-1 5.50 1 5.50 10 钢筋弯曲机 GW40 3.00 1 3.00 11 钢筋调直机 GT6/8 5.50 1 5.50 12 闪光对焊机 UN1-80 80.00 1 80.00 13 沟通电焊机 BX3-200-2 23.40 1 23.40 14 沟通电焊机 BX3-160 11.80 2 23.60 15 电渣压力焊设备 DH38 30.00 1 30.0016 照明 10.00 1 10.0017 合计 218.6 ------------------------------------------------------------------------ 三、施工临时用电布置下载后可任意编辑3.1 用电负荷计算（1）根据《施工现场用电量统计表》，本工程用负荷计算如下：负荷计算内容及步骤：计算公式：S= K1Σp1/(ηCosφ1)+ K2ΣS2+ K3Σp3/Cosφ3+ K4Σp3/Cosφ4式中：S---施工场地总用电量（KVA）K---需要系数 K1=0.4、K2=0.3、K3=0.8、K4=0.5Σp1---电动机设备的额定输出功率总和（KW）Σp2---电焊机的额定输出功率总和（KW）Σp3---室内照明的功率总和（KW）Σp4---室外照明的功率总和（KW）η---电动机平均效率，一般取 η=0.85Cosφ1、cosφ2、cosφ3、cosφ4、电动机、电焊机、室内照明、室外照明的...
