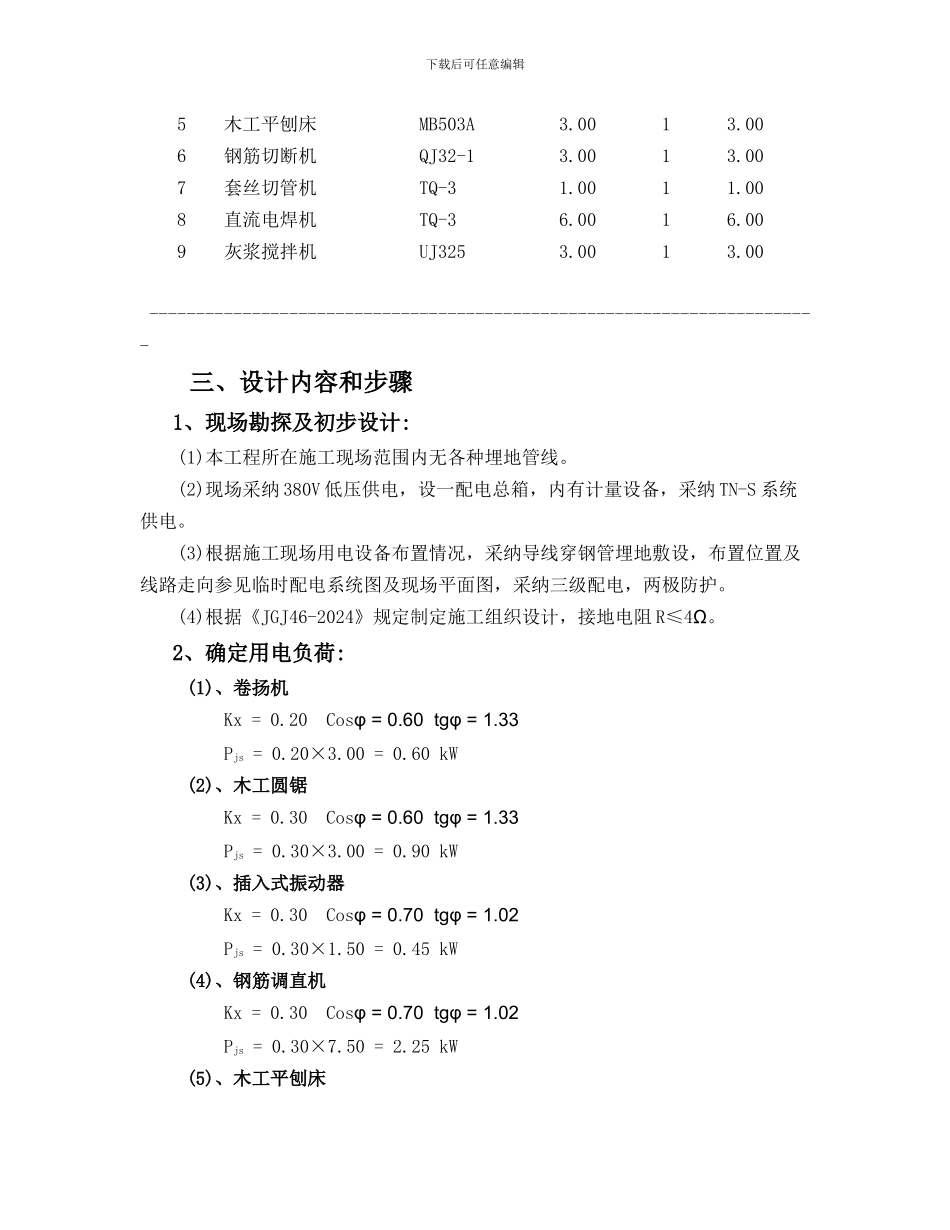

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】 建筑工程施工临时用电专项方案 一、编制依据 《低压配电设计法律规范》GB50054-95 中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93 中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93 中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95 中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46-2024 中国建筑工业出版社 二、施工条件 1、工程概况 锡惠名胜区入口公园景观绿工程工程位于锡惠公园内，属于框架结构，地上 1层，地下 0 层，建筑总高度 5.0 米，建筑总面积 2000 平方米，标准层层高 0.0 米，总工期 150.0 天。 本工程由无锡市公园景区管理中心投资建设，无锡市园林设计讨论院有限公司设计，地质勘查，无锡市园林建设监理有限公司监理，无锡园林古典建筑有限公司组织施工；由施人雄担任项目经理，章振民担任技术负责人。 2、施工现场用电量统计表: ------------------------------------------------------------------------ 序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW) 1 卷扬机 JJK0.5 3.00 1 3.00 2 木工圆锯 MJ114 3.00 1 3.00 3 插入式振动器 ZX70 1.50 1 1.50 4 钢筋调直机 GT3/9 7.50 1 7.50 下载后可任意编辑 5 木工平刨床 MB503A 3.00 1 3.00 6 钢筋切断机 QJ32-1 3.00 1 3.00 7 套丝切管机 TQ-3 1.00 1 1.00 8 直流电焊机 TQ-3 6.00 1 6.00 9 灰浆搅拌机 UJ325 3.00 1 3.00 ------------------------------------------------------------------------ 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳 380V 低压供电，设一配电总箱，内有计量设备，采纳 TN-S 系统供电。 (3)根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两极防护。 (4)根据《JGJ46-2024》规定制定施工组织设计，接地电阻 R≤4Ω。 2、确定用电负荷: (1)、卷扬机 Kx = 0.20 Cosφ = 0.60 tgφ = 1.33 Pjs = 0.20×3.00 = 0.60 kW (2)、木工圆锯 Kx = 0.30 Cosφ = 0.60 tgφ = 1.33 Pjs = 0.30...
