建筑工程施工临时用电专项方案峨山项目VIP免费

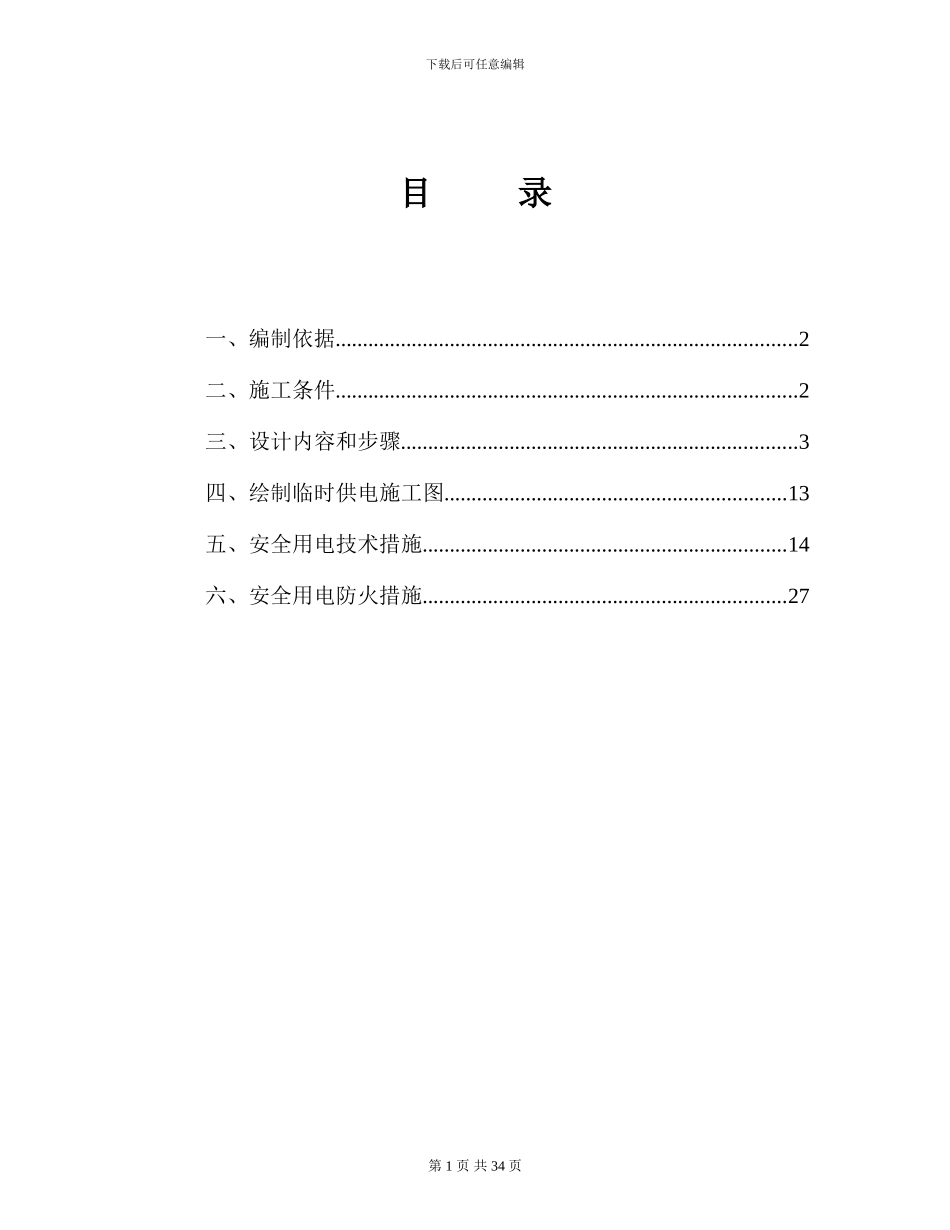

下载后可任意编辑目 录一、编制依据.....................................................................................2二、施工条件.....................................................................................2三、设计内容和步骤.........................................................................3四、绘制临时供电施工图...............................................................13五、安全用电技术措施...................................................................14六、安全用电防火措施...................................................................27第 1 页 共 34 页下载后可任意编辑建筑工程施工临时用电专项方案一、编制依据 《低压配电设计法律规范》GB50054-95中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194-93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055-93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-95中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社二、施工条件 1、工程概况 峨山县瑞林山水住宅小区工程，位于峨山县双江镇昆洛路 79 号，本工程施工图由中国有色金属工业昆明勘察设计讨论院设计，建筑面积为 38000 平方米，结构为框架剪力墙结构，抗震设防烈度为 8 度，耐火等级为二级，防水等级为二级；结构使用年限为 50 年。 2、施工现场用电量统计表: 序号设备、名称型号数量功率（KW)合计（KW)1塔 吊QTZ6395610)355.5165.52混凝土配料机HPW12001333搅拌 机JDY35015.5 114空压机LGY—4.6/612.02.05打 夯 机HW-6042.28.86插入式振捣器HZB26×5081.14.07平板振动器DN-5081.122.08钢筋弯曲机GW4013.03.09钢筋切断机CQ50A13.03.010钢筋调直机TTW5A13.03.0第 2 页 共 34 页下载后可任意编辑11沟通弧焊机BX1—40012.22.212对 焊 机UN-15013060三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳380V低压供电，设一配电总箱，内有计量设备，采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两极防护。 (4)根据《JGJ46-2024》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: ...
