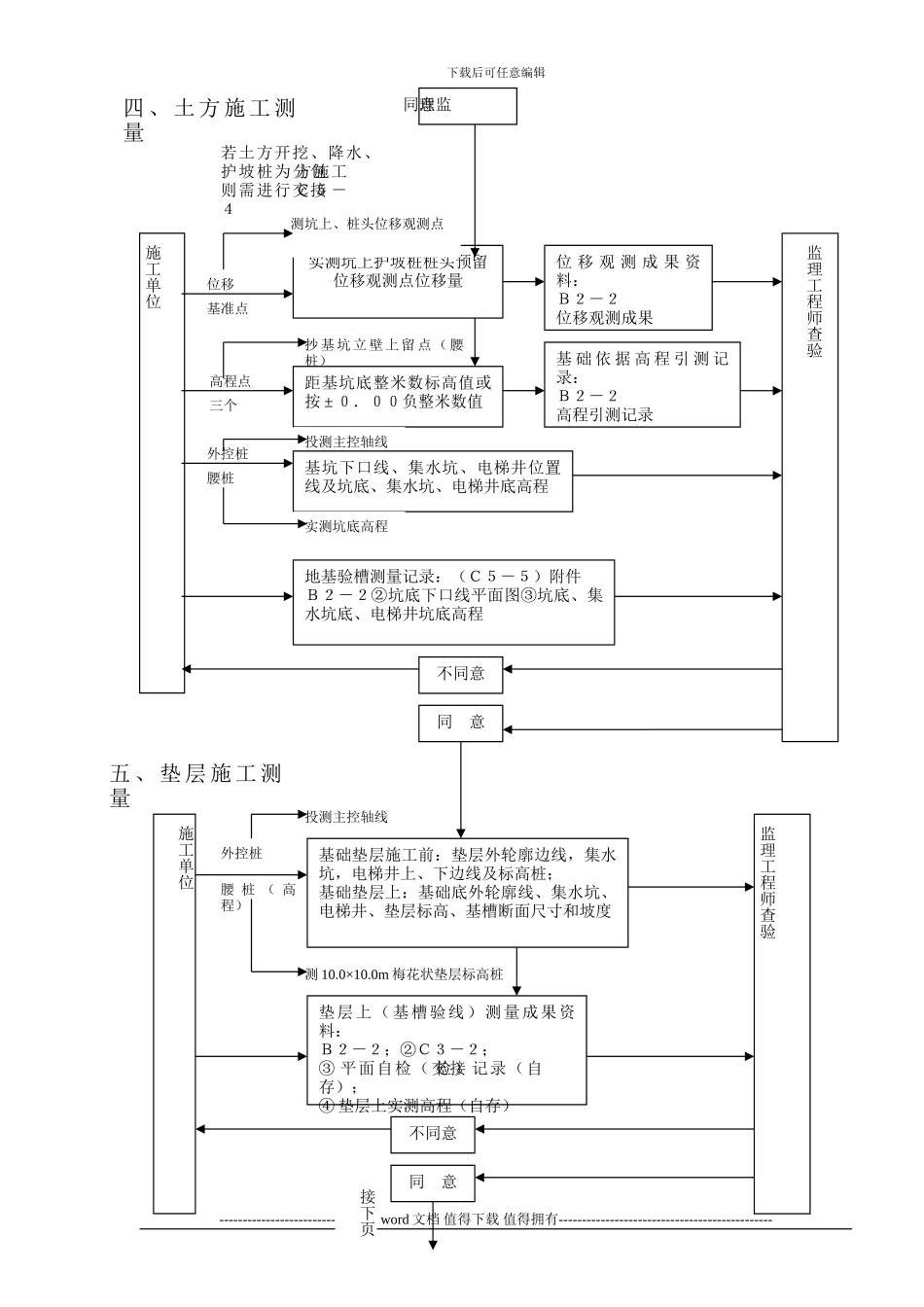

下载后可任意编辑建筑工程 施工 测量工 序 流程图 一、施工测量前期准备----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------业主现场交桩（规划验线合格）测绘单位实测单位工程楼座桩依据规划总平面图单位工程 施工图测绘单位成果资料三 者 （合 一） 统 一总承包施工单位人员上岗证、仪器检定证 实测方案（编制、审核、审批）Ｂ２－１不同意同 意监理工程师审批二 、 工 程 定 位 测量总承包施工单位工程定位桩、外控（高程、平面）网、桩位保护标识资料规程测量规程工程定位测量成果资料不同意监理工程师查验工程定位测量成果资料B2-2 施工测量放线报验表C3-1 工程定位测量记录测绘成果查验记录平面定位复测记录高程查验引测记录平面定位控制桩布置图原始地面方格网标高（视合同）测绘成果（平面、高程）单三、土方施工前测量工作同 意施工单位技术组土方开挖图（编制、审核、审批）方案Ｂ２－１降水、护坡、基坑外控桩现 场 放 的 降 水 井位、桩位、基坑上口线Ｂ２－２井位、桩位、上口线不同意同意监理工程师查验接下页业 主 提 供转发规划部门（灰线）验线合格通知单下载后可任意编辑----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------四 、 土 方 施 工 测量监理同意若土方开挖、降水、护坡桩为分包方施工则需进行交接Ｃ５－４施工单位实测坑上护坡桩桩头预留位移观测点位移量测坑上、桩头位移观测点位移基准点位 移 观 测 成 果 资料：Ｂ２－２位移观测成果抄 基 坑 立 壁 上 留 点 （ 腰桩）高程点三个距基坑底整米数标高值或按 ± ０．００负整米数值基 础 依 据 高 程 引 测 记录：Ｂ２－２高程引测记录外控桩腰桩投测主控轴线基坑下口线、集水坑、电梯井位置线及坑底、集水坑、电梯井底高程实测坑底高程地基验槽测量记录：（Ｃ５－５）附件Ｂ２－２②坑底下口线平面图③坑底、集水坑底、电梯井坑底高程不同意同 意监理工程师查验五 、 垫 层 施 工 测量施工单位投测主控轴线外控桩腰 桩 （ 高程）基础垫层施工前：垫层外轮廓边线，集水坑，电梯井上、下边线及标高桩；基础垫层上：基础底...
