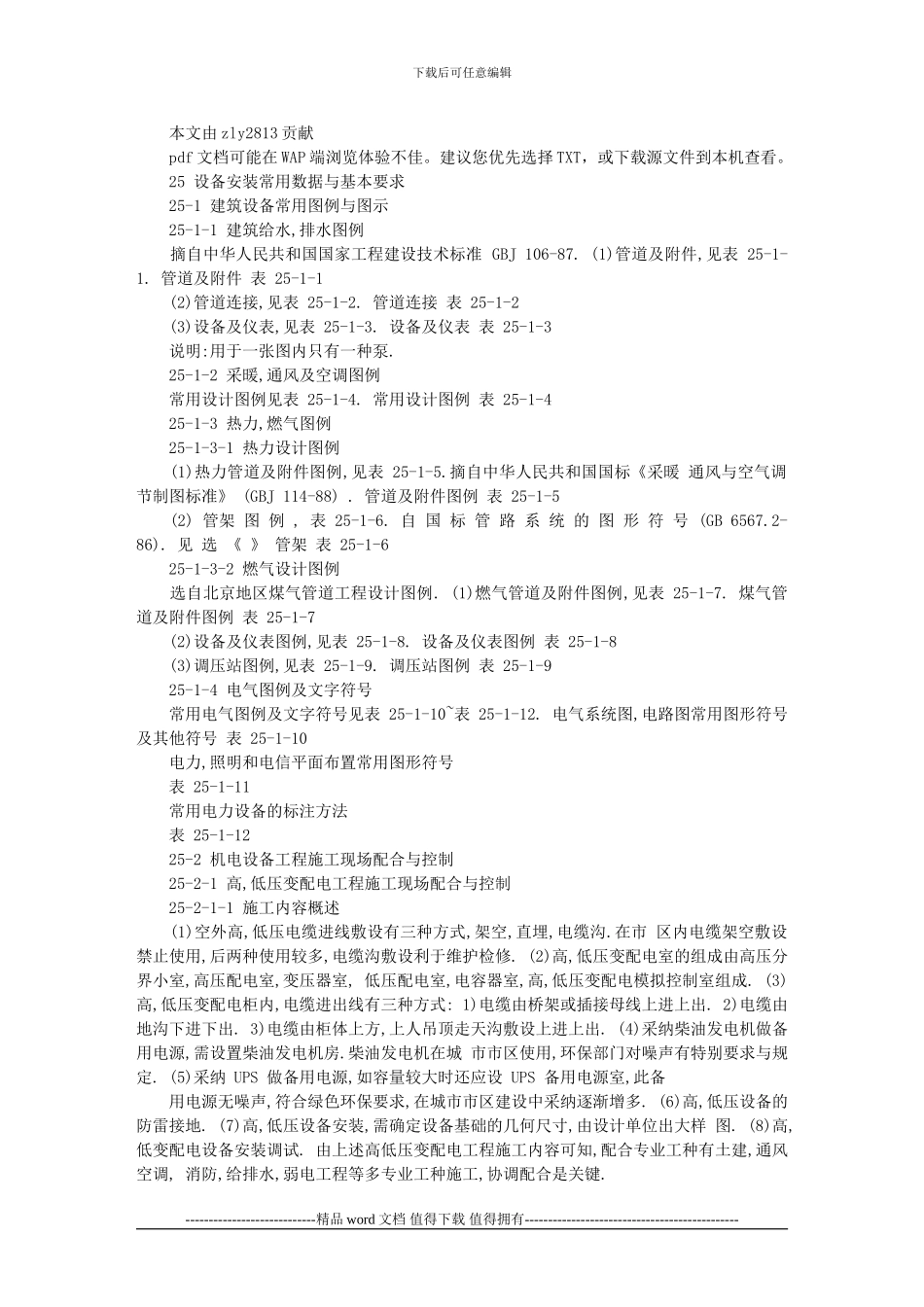

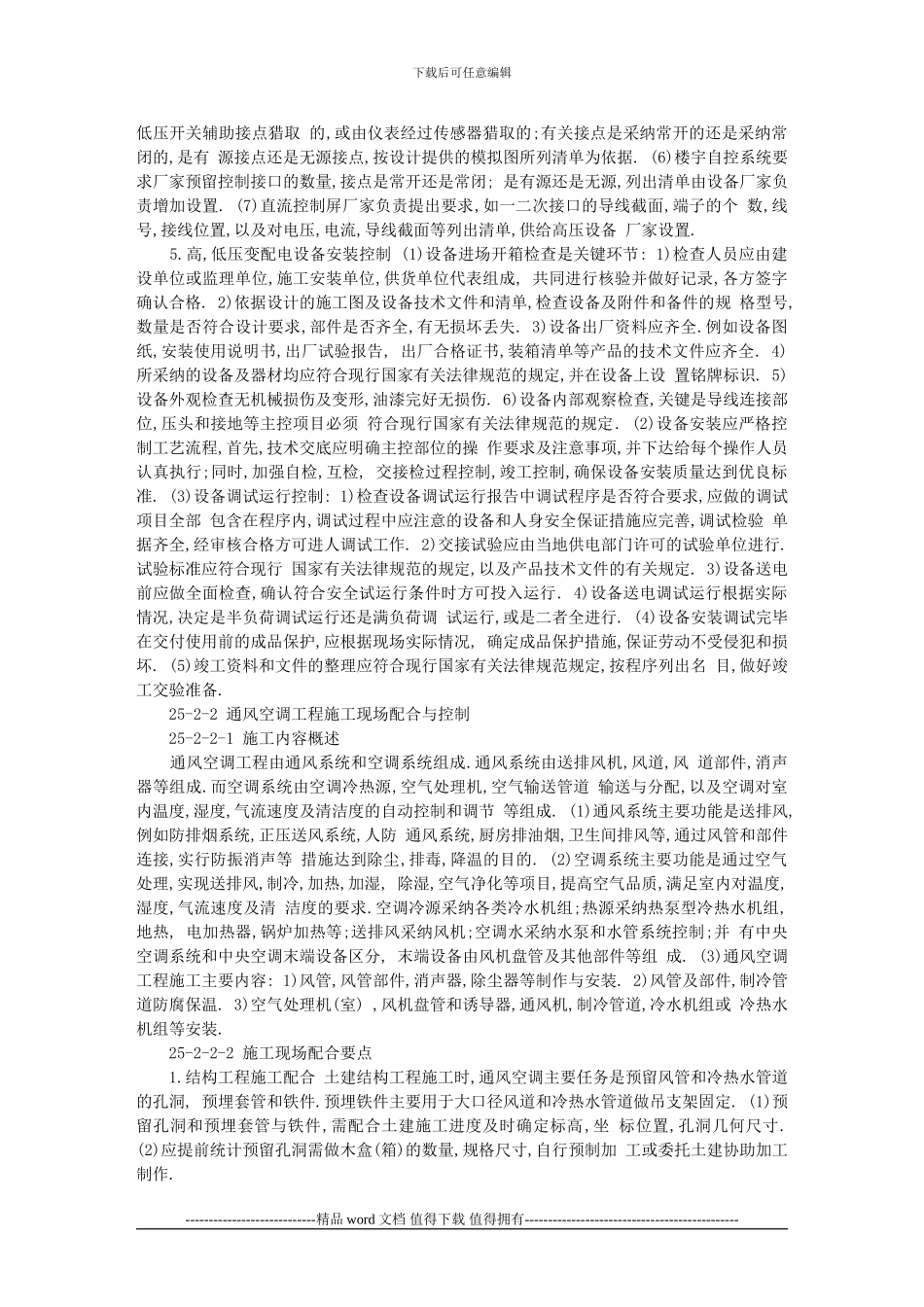

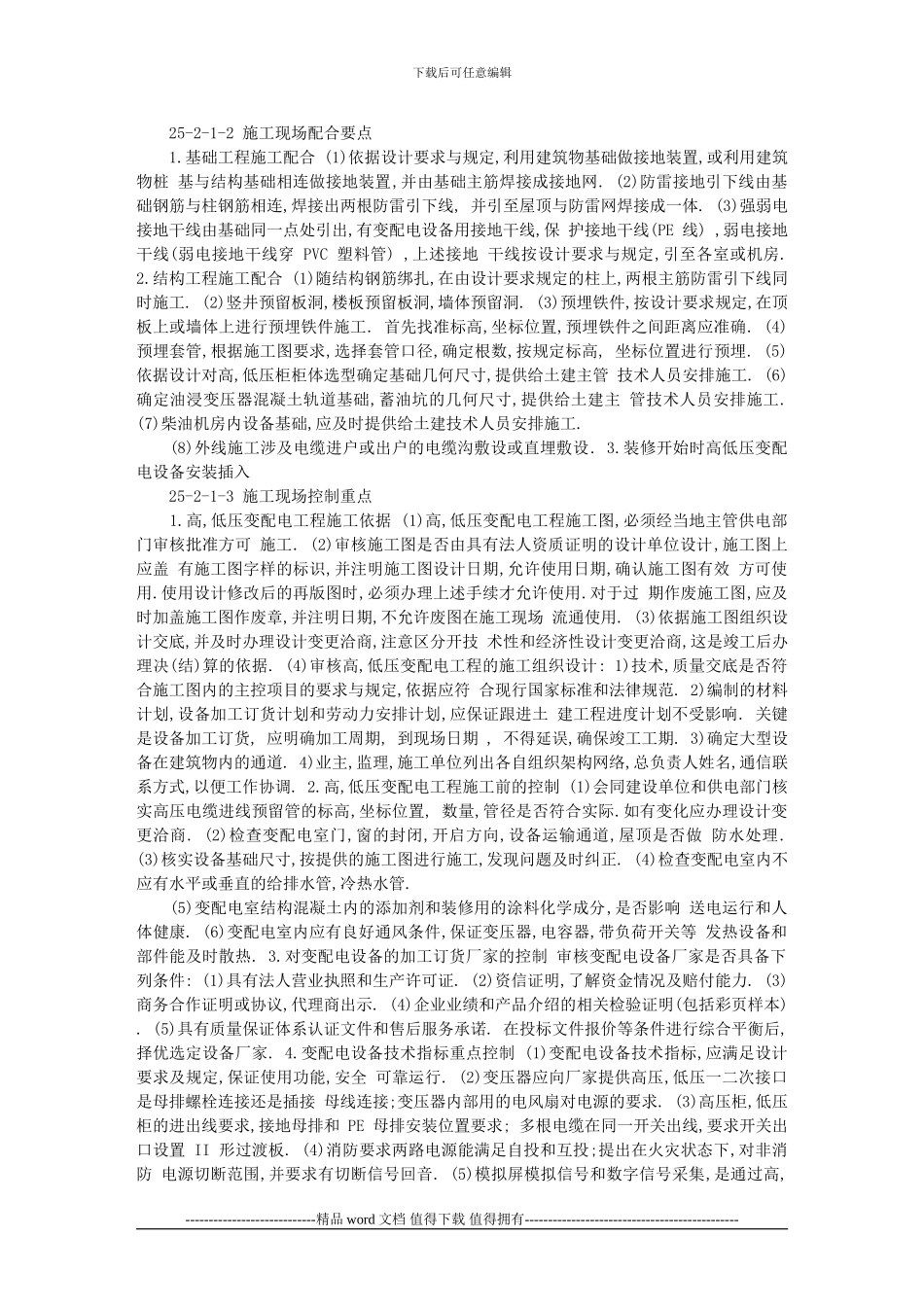

下载后可任意编辑 本文由 zly2813 贡献 pdf 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT，或下载源文件到本机查看。 25 设备安装常用数据与基本要求 25-1 建筑设备常用图例与图示 25-1-1 建筑给水,排水图例 摘自中华人民共和国国家工程建设技术标准 GBJ 106-87. (1)管道及附件,见表 25-1-1. 管道及附件 表 25-1-1 (2)管道连接,见表 25-1-2. 管道连接 表 25-1-2 (3)设备及仪表,见表 25-1-3. 设备及仪表 表 25-1-3 说明:用于一张图内只有一种泵. 25-1-2 采暖,通风及空调图例 常用设计图例见表 25-1-4. 常用设计图例 表 25-1-4 25-1-3 热力,燃气图例 25-1-3-1 热力设计图例 (1)热力管道及附件图例,见表 25-1-5.摘自中华人民共和国国标《采暖 通风与空气调节制图标准》 (GBJ 114-88) . 管道及附件图例 表 25-1-5 (2) 管架 图 例 , 表 25-1-6. 自 国 标 管 路 系 统 的 图 形 符 号 (GB 6567.2-86). 见 选 《 》 管架 表 25-1-6 25-1-3-2 燃气设计图例 选自北京地区煤气管道工程设计图例. (1)燃气管道及附件图例,见表 25-1-7. 煤气管道及附件图例 表 25-1-7 (2)设备及仪表图例,见表 25-1-8. 设备及仪表图例 表 25-1-8 (3)调压站图例,见表 25-1-9. 调压站图例 表 25-1-9 25-1-4 电气图例及文字符号 常用电气图例及文字符号见表 25-1-10~表 25-1-12. 电气系统图,电路图常用图形符号及其他符号 表 25-1-10 电力,照明和电信平面布置常用图形符号 表 25-1-11 常用电力设备的标注方法 表 25-1-12 25-2 机电设备工程施工现场配合与控制 25-2-1 高,低压变配电工程施工现场配合与控制 25-2-1-1 施工内容概述 (1)空外高,低压电缆进线敷设有三种方式,架空,直埋,电缆沟.在市 区内电缆架空敷设禁止使用,后两种使用较多,电缆沟敷设利于维护检修. (2)高,低压变配电室的组成由高压分界小室,高压配电室,变压器室, 低压配电室,电容器室,高,低压变配电模拟控制室组成. (3)高,低压变配电柜内,电缆进出线有三种方式: 1)电缆由桥架或插接母线上进上出. 2)电缆由地沟下进下出. 3)电缆由柜体上方,上人吊顶走天沟敷设上进上出. (4)采纳柴油发电机做备用电源,需设置柴油发电机房.柴油发电机在城 市市区使用,环保部门对噪声有特别要求与规定. (5)采纳 UPS 做备用电源,如容量较大时还应设 UPS 备用电源室,此备 用电源无噪声,符合...
