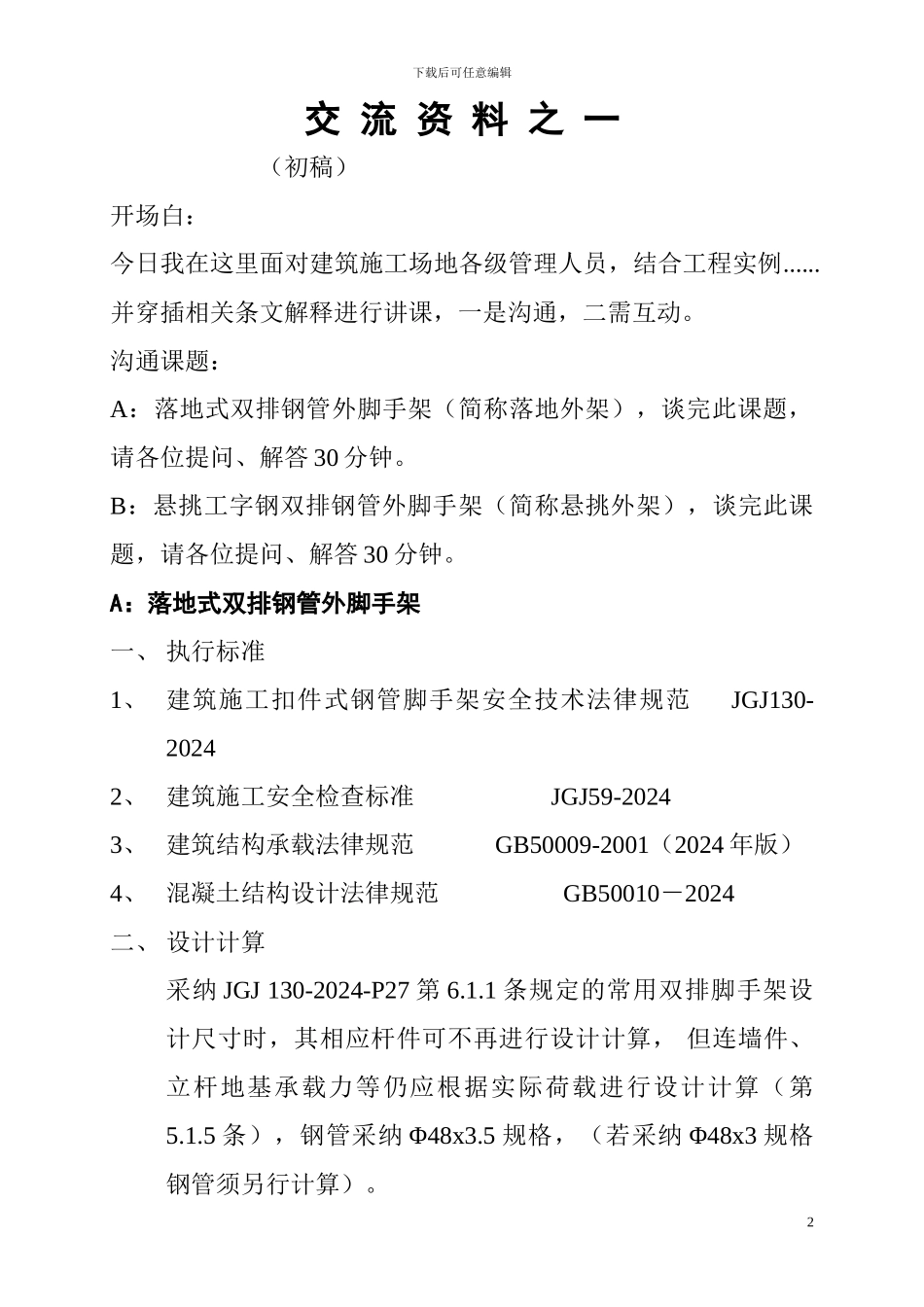

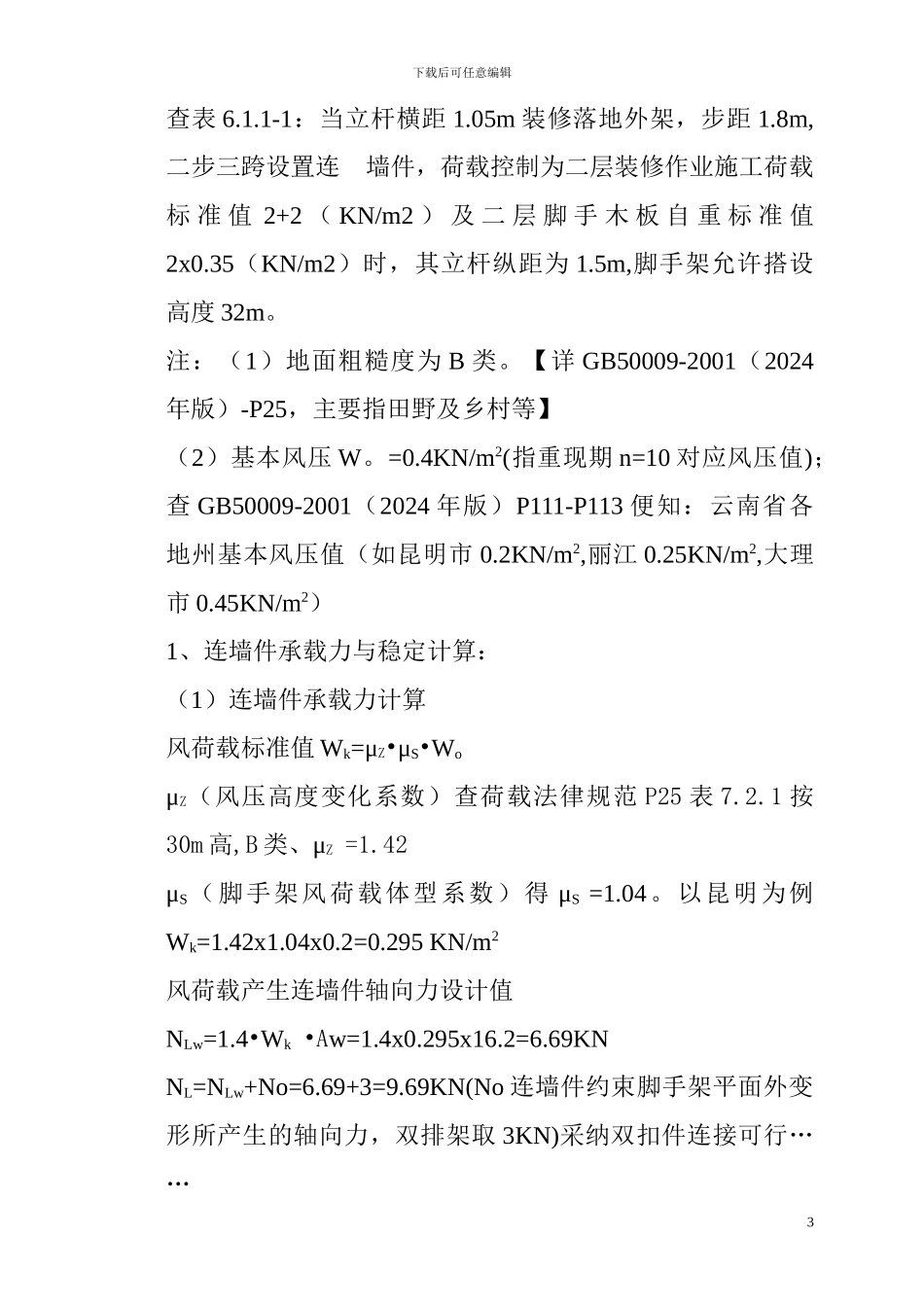

下载后可任意编辑建筑施工扣件式钢管脚手架专项方案编制与审查讲座云南省建设监理协会二○一二年七月十九日1下载后可任意编辑交 流 资 料 之 一 （初稿）开场白：今日我在这里面对建筑施工场地各级管理人员，结合工程实例......并穿插相关条文解释进行讲课，一是沟通，二需互动。沟通课题：A：落地式双排钢管外脚手架（简称落地外架），谈完此课题，请各位提问、解答 30 分钟。B：悬挑工字钢双排钢管外脚手架（简称悬挑外架），谈完此课题，请各位提问、解答 30 分钟。A：落地式双排钢管外脚手架一、 执行标准1、 建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-20242、 建筑施工安全检查标准 JGJ59-20243、 建筑结构承载法律规范 GB50009-2001（2024 年版）4、 混凝土结构设计法律规范 GB50010－2024二、 设计计算采纳 JGJ 130-2024-P27 第 6.1.1 条规定的常用双排脚手架设计尺寸时，其相应杆件可不再进行设计计算， 但连墙件、立杆地基承载力等仍应根据实际荷载进行设计计算（第5.1.5 条），钢管采纳 Φ48x3.5 规格，（若采纳 Φ48x3 规格钢管须另行计算）。2下载后可任意编辑查表 6.1.1-1：当立杆横距 1.05m 装修落地外架，步距 1.8m,二步三跨设置连 墙件，荷载控制为二层装修作业施工荷载标 准 值 2+2 （ KN/m2 ） 及 二 层 脚 手 木 板 自 重 标 准 值2x0.35（KN/m2）时，其立杆纵距为 1.5m,脚手架允许搭设高度 32m。注：（1）地面粗糙度为 B 类。【详 GB50009-2001（2024年版）-P25，主要指田野及乡村等】（2）基本风压 W。=0.4KN/m2(指重现期 n=10 对应风压值)；查 GB50009-2001（2024 年版）P111-P113 便知：云南省各地州基本风压值（如昆明市 0.2KN/m2,丽江 0.25KN/m2,大理市 0.45KN/m2）1、连墙件承载力与稳定计算：（1）连墙件承载力计算风荷载标准值 Wk=μZ•μS•WoμZ（风压高度变化系数）查荷载法律规范 P25 表 7.2.1 按30m 高,B 类、μZ =1.42μS（脚手架风荷载体型系数）得 μS =1.04。以昆明为例 Wk=1.42x1.04x0.2=0.295 KN/m2风荷载产生连墙件轴向力设计值NLw=1.4•Wk •Aw=1.4x0.295x16.2=6.69KNNL=NLw+No=6.69+3=9.69KN(No 连墙件约束脚手架平面外变形所产生的轴向力，双排架取 3KN)采纳双扣件连接可行……3下载后可任意编辑连 墙 件 水 平 方 向 抗 拉 强 度 验 算 ： σ= NL /Ac=9690/424=22.9KN/mm2,采纳 Q235...
