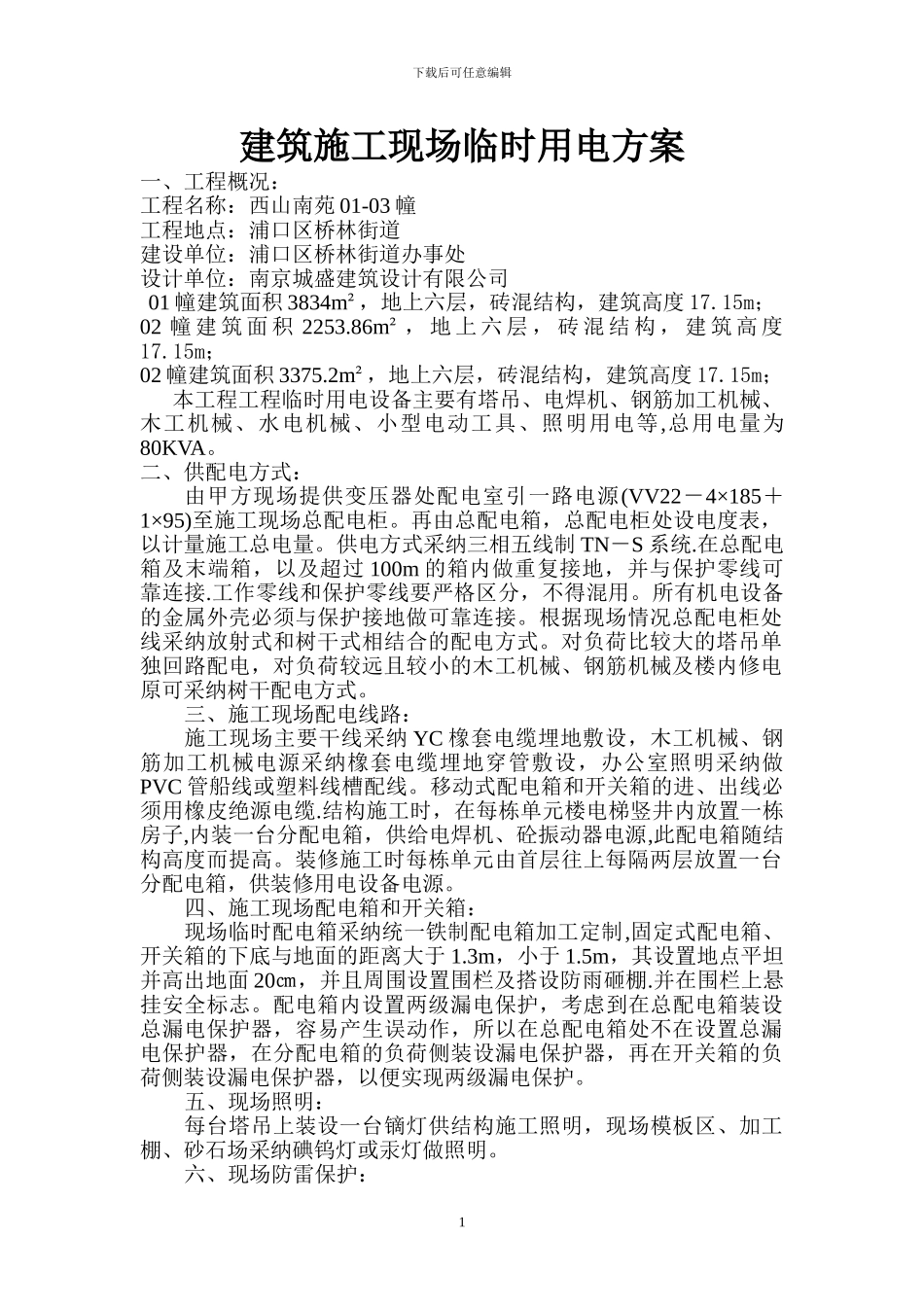

下载后可任意编辑建筑施工现场临时用电方案一、工程概况：工程名称：西山南苑 01-03 幢工程地点：浦口区桥林街道建设单位：浦口区桥林街道办事处设计单位：南京城盛建筑设计有限公司01 幢建筑面积 3834m²，地上六层，砖混结构，建筑高度 17.15m；02 幢 建 筑 面 积 2253.86m² ， 地 上 六 层 ， 砖 混 结 构 ， 建 筑 高 度17.15m；02 幢建筑面积 3375.2m²，地上六层，砖混结构，建筑高度 17.15m；本工程工程临时用电设备主要有塔吊、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等,总用电量为80KVA。二、供配电方式：由甲方现场提供变压器处配电室引一路电源(VV22－4×185＋1×95)至施工现场总配电柜。再由总配电箱，总配电柜处设电度表，以计量施工总电量。供电方式采纳三相五线制 TN－S 系统.在总配电箱及末端箱，以及超过 100m 的箱内做重复接地，并与保护零线可靠连接.工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护接地做可靠连接。根据现场情况总配电柜处线采纳放射式和树干式相结合的配电方式。对负荷比较大的塔吊单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内修电原可采纳树干配电方式。三、施工现场配电线路：施工现场主要干线采纳 YC 橡套电缆埋地敷设，木工机械、钢筋加工机械电源采纳橡套电缆埋地穿管敷设，办公室照明采纳做PVC 管船线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝源电缆.结构施工时，在每栋单元楼电梯竖井内放置一栋房子,内装一台分配电箱，供给电焊机、砼振动器电源,此配电箱随结构高度而提高。装修施工时每栋单元由首层往上每隔两层放置一台分配电箱，供装修用电设备电源。四、施工现场配电箱和开关箱：现场临时配电箱采纳统一铁制配电箱加工定制,固定式配电箱、开关箱的下底与地面的距离大于 1.3m，小于 1.5m，其设置地点平坦并高出地面 20㎝，并且周围设置围栏及搭设防雨砸棚.并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配电箱装设总漏电保护器，容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。五、现场照明：每台塔吊上装设一台镝灯供结构施工照明，现场模板区、加工棚、砂石场采纳碘钨灯或汞灯做照明。六、现场防雷保护：1下载后可任意编辑利用建筑工程...
