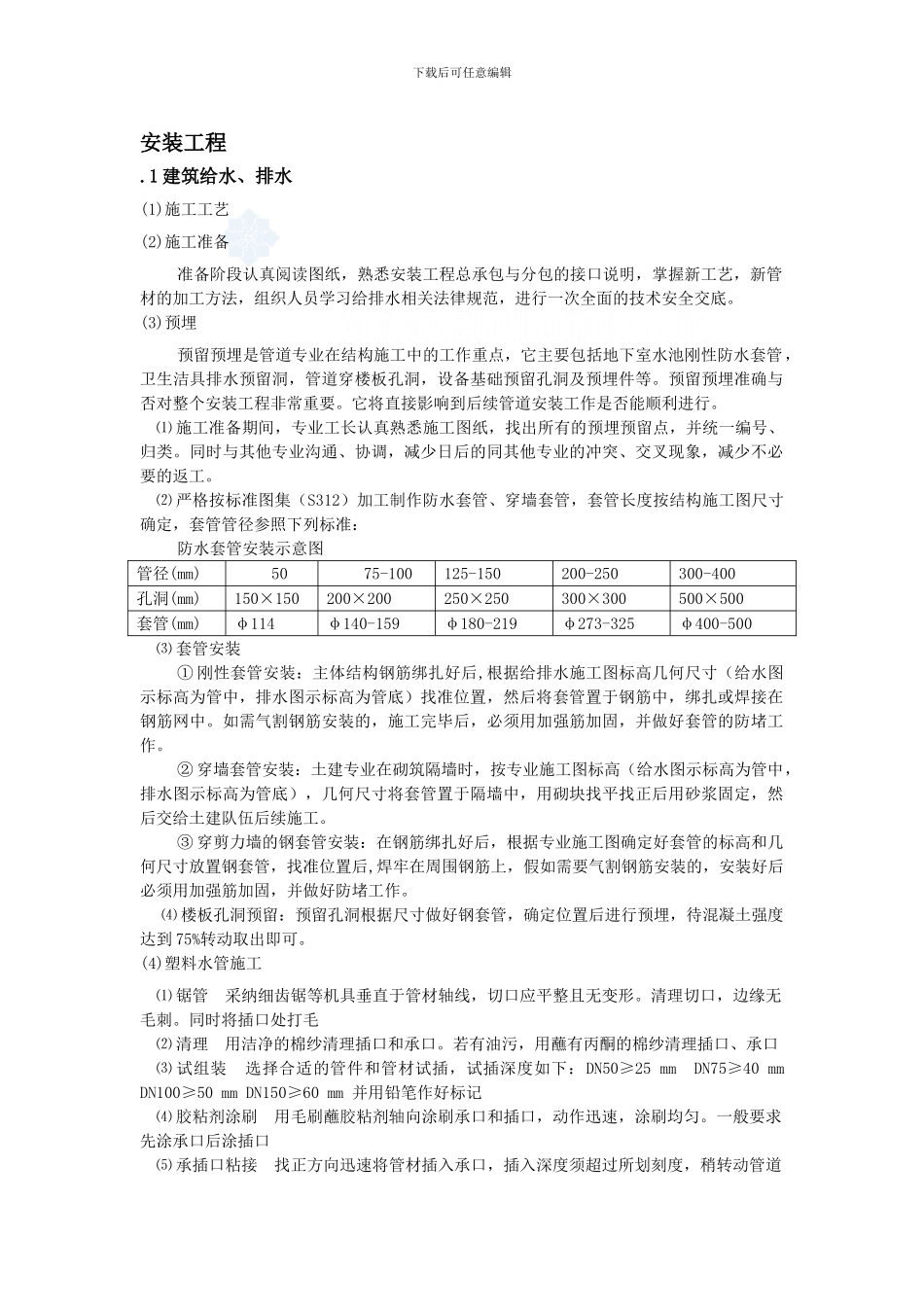

下载后可任意编辑安装工程.1 建筑给水、排水(1)施工工艺(2)施工准备准备阶段认真阅读图纸，熟悉安装工程总承包与分包的接口说明，掌握新工艺，新管材的加工方法，组织人员学习给排水相关法律规范，进行一次全面的技术安全交底。(3)预埋预留预埋是管道专业在结构施工中的工作重点，它主要包括地下室水池刚性防水套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程非常重要。它将直接影响到后续管道安装工作是否能顺利进行。⑴ 施工准备期间，专业工长认真熟悉施工图纸，找出所有的预埋预留点，并统一编号、归类。同时与其他专业沟通、协调，减少日后的同其他专业的冲突、交叉现象，减少不必要的返工。⑵ 严格按标准图集（S312）加工制作防水套管、穿墙套管，套管长度按结构施工图尺寸确定，套管管径参照下列标准：防水套管安装示意图管径(mm)5075-100125-150200-250300-400孔洞(mm)150×150200×200250×250300×300500×500套管(mm)φ114φ140-159φ180-219φ273-325φ400-500⑶ 套管安装① 刚性套管安装：主体结构钢筋绑扎好后,根据给排水施工图标高几何尺寸（给水图示标高为管中，排水图示标高为管底）找准位置，然后将套管置于钢筋中，绑扎或焊接在钢筋网中。如需气割钢筋安装的，施工完毕后，必须用加强筋加固，并做好套管的防堵工作。② 穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高（给水图示标高为管中，排水图示标高为管底），几何尺寸将套管置于隔墙中，用砌块找平找正后用砂浆固定，然后交给土建队伍后续施工。③ 穿剪力墙的钢套管安装：在钢筋绑扎好后，根据专业施工图确定好套管的标高和几何尺寸放置钢套管，找准位置后,焊牢在周围钢筋上，假如需要气割钢筋安装的，安装好后必须用加强筋加固，并做好防堵工作。⑷ 楼板孔洞预留：预留孔洞根据尺寸做好钢套管，确定位置后进行预埋，待混凝土强度达到 75%转动取出即可。(4)塑料水管施工⑴ 锯管 采纳细齿锯等机具垂直于管材轴线，切口应平整且无变形。清理切口，边缘无毛刺。同时将插口处打毛⑵ 清理 用洁净的棉纱清理插口和承口。若有油污，用蘸有丙酮的棉纱清理插口、承口 ⑶ 试组装 选择合适的管件和管材试插，试插深度如下：DN50≥25 mm DN75≥40 mm DN100≥50 mm DN150≥60 mm 并用铅笔作好标记⑷ 胶粘剂涂刷 用毛刷蘸胶粘剂轴向涂刷承口和插口，动作迅速，涂刷均匀。一般要求先涂承口后涂...
