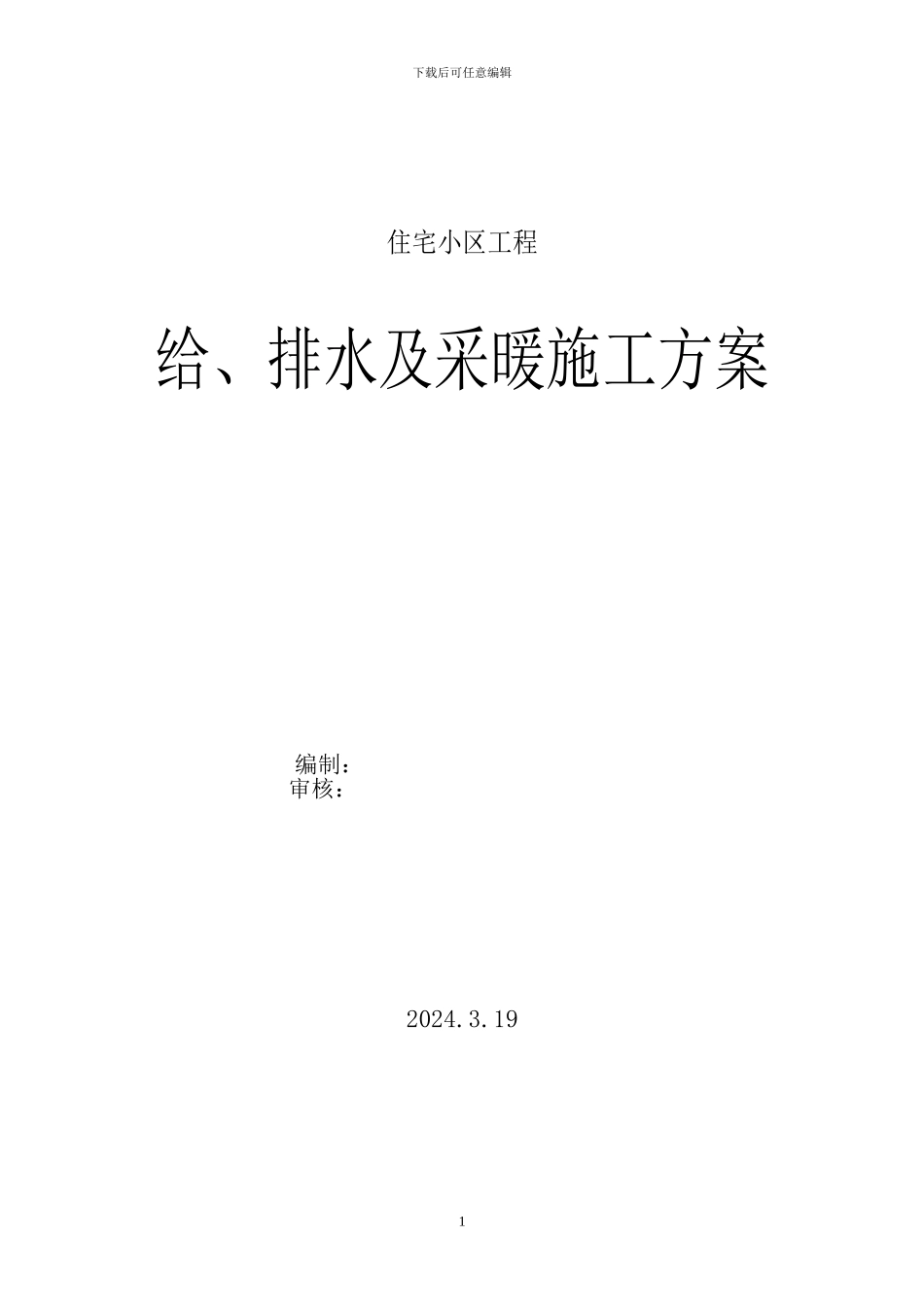

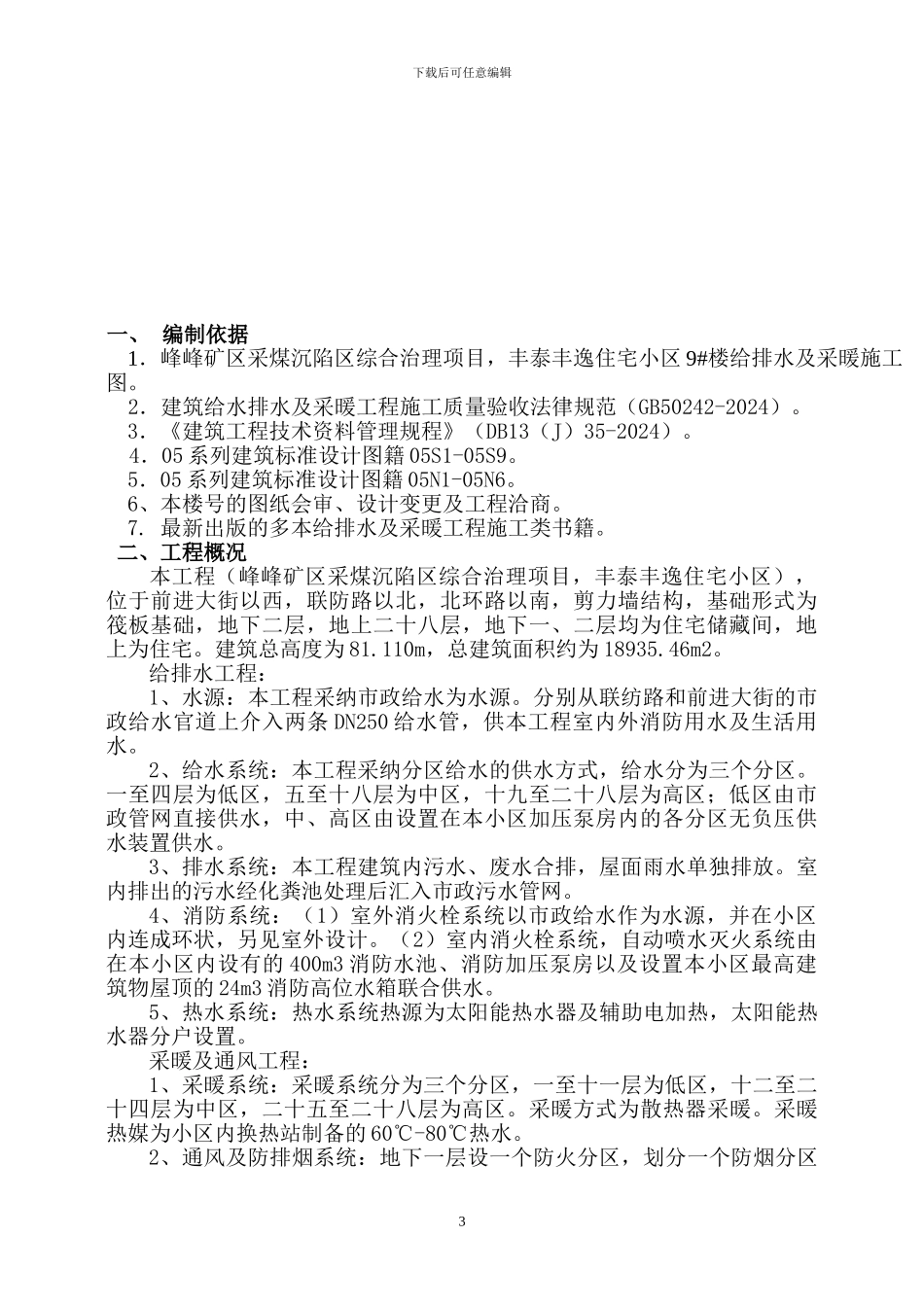

下载后可任意编辑住宅小区工程给、排水及采暖施工方案编制：审核：2024.3.191下载后可任意编辑目 录一、编制依据 3二、工程概况 3三、施工部署及任务安排 4四、施工准备 6五、主要项目施工方法及技术要求 10六、质量保证措施 21七、冬、雨季施工管理措施 23八、安全文明施工管理措施 24九、成品保护 25十、环保要求 26十一、技术节约措施 272下载后可任意编辑一、 编制依据 1．峰峰矿区采煤沉陷区综合治理项目，丰泰丰逸住宅小区 9#楼给排水及采暖施工图。2．建筑给水排水及采暖工程施工质量验收法律规范（GB50242-2024）。3．《建筑工程技术资料管理规程》（DB13（J）35-2024）。4．05 系列建筑标准设计图籍 05S1-05S9。5．05 系列建筑标准设计图籍 05N1-05N6。6、本楼号的图纸会审、设计变更及工程洽商。7. 最新出版的多本给排水及采暖工程施工类书籍。 二、工程概况本工程（峰峰矿区采煤沉陷区综合治理项目，丰泰丰逸住宅小区），位于前进大街以西，联防路以北，北环路以南，剪力墙结构，基础形式为筏板基础，地下二层，地上二十八层，地下一、二层均为住宅储藏间，地上为住宅。建筑总高度为 81.110m，总建筑面积约为 18935.46m2。 给排水工程：1、水源：本工程采纳市政给水为水源。分别从联纺路和前进大街的市政给水官道上介入两条 DN250 给水管，供本工程室内外消防用水及生活用水。2、给水系统：本工程采纳分区给水的供水方式，给水分为三个分区。一至四层为低区，五至十八层为中区，十九至二十八层为高区；低区由市政管网直接供水，中、高区由设置在本小区加压泵房内的各分区无负压供水装置供水。3、排水系统：本工程建筑内污水、废水合排，屋面雨水单独排放。室内排出的污水经化粪池处理后汇入市政污水管网。4、消防系统：（1）室外消火栓系统以市政给水作为水源，并在小区内连成环状，另见室外设计。（2）室内消火栓系统，自动喷水灭火系统由在本小区内设有的 400m3 消防水池、消防加压泵房以及设置本小区最高建筑物屋顶的 24m3 消防高位水箱联合供水。5、热水系统：热水系统热源为太阳能热水器及辅助电加热，太阳能热水器分户设置。采暖及通风工程：1、采暖系统：采暖系统分为三个分区，一至十一层为低区，十二至二十四层为中区，二十五至二十八层为高区。采暖方式为散热器采暖。采暖热媒为小区内换热站制备的 60℃-80℃热水。2、通风及防排烟系统：地下一层设一个防火分区，划分一个防烟分区3下载后可任...
