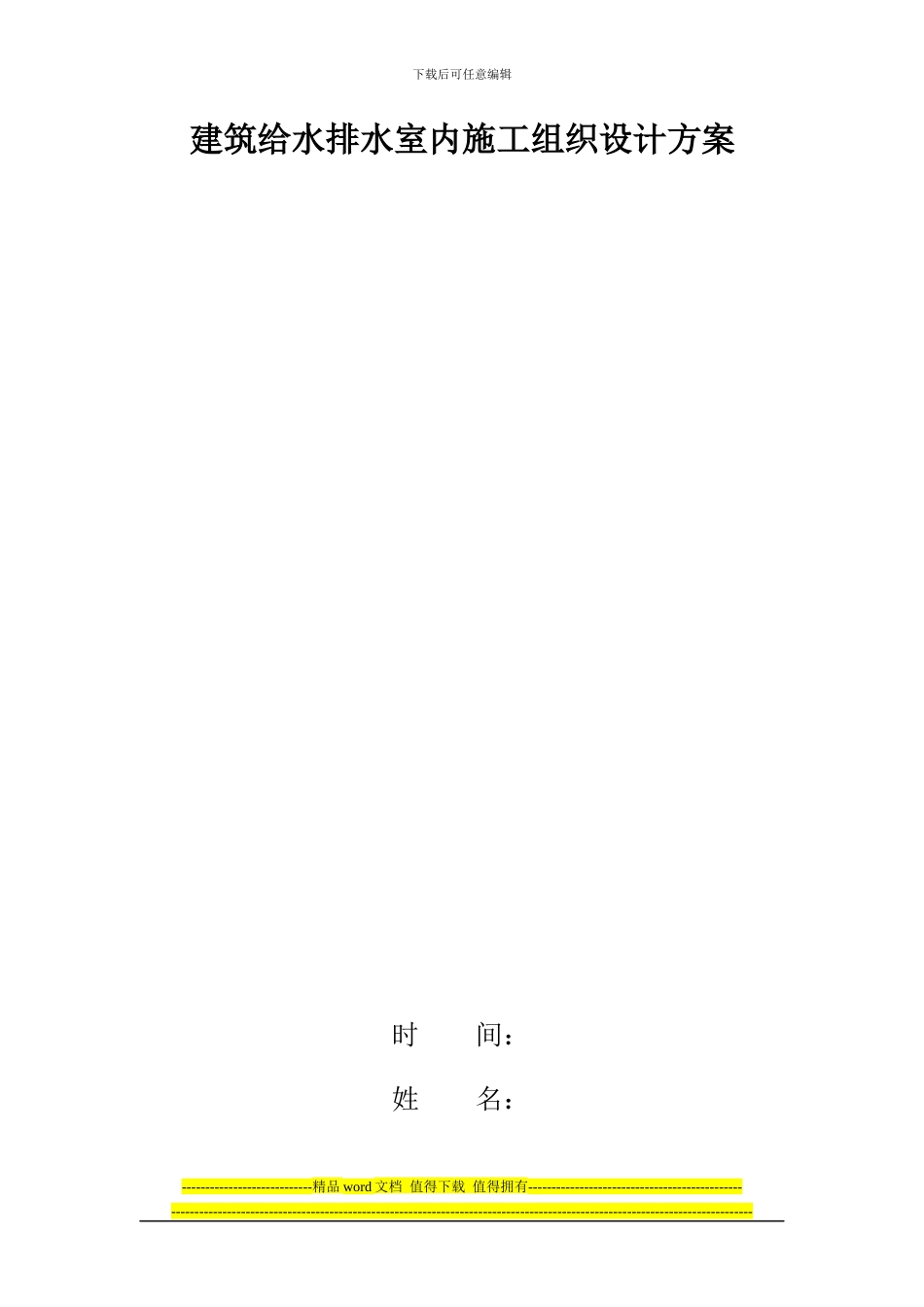

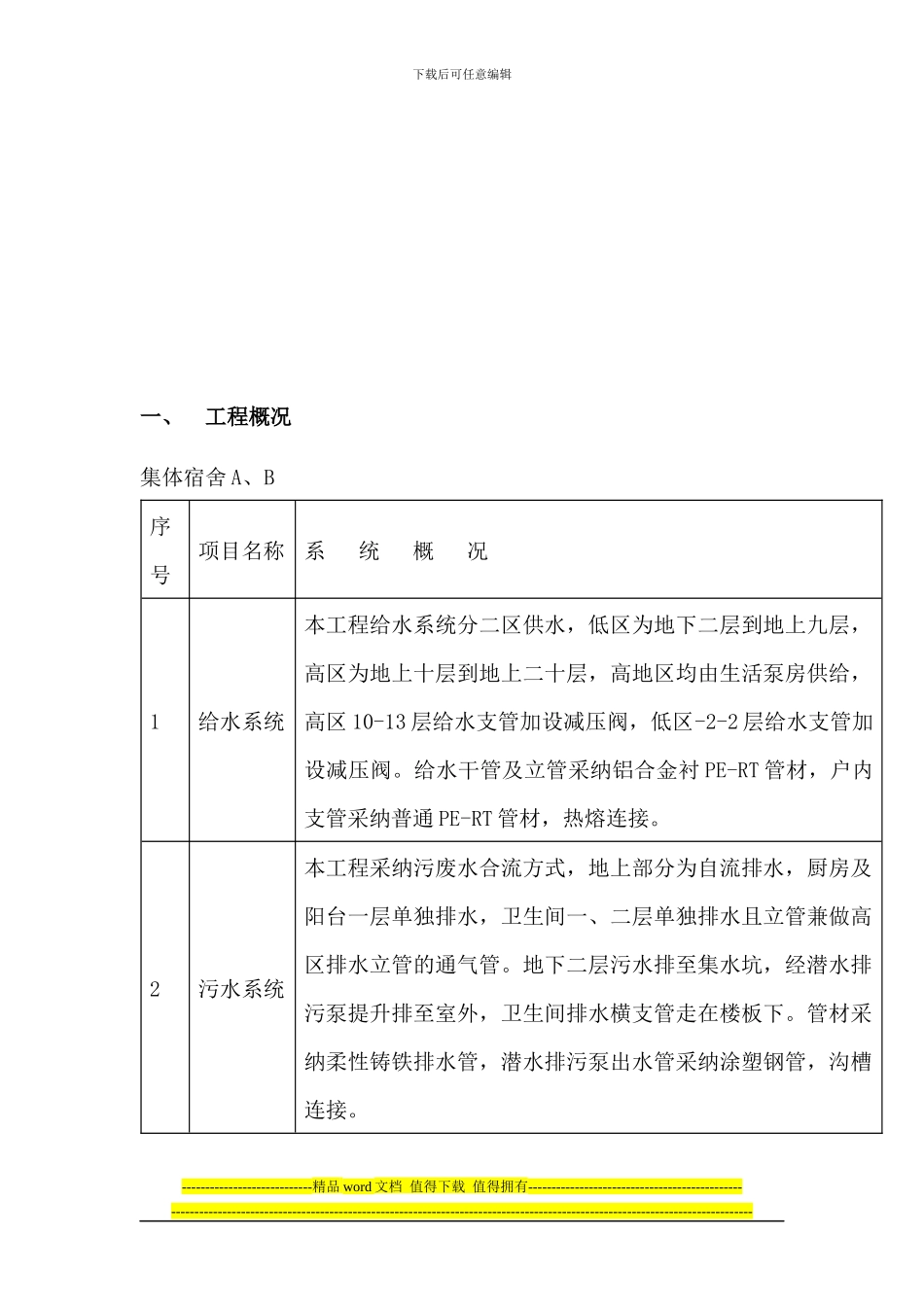

下载后可任意编辑建筑给水排水室内施工组织设计方案 时 间： 姓 名： ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、工程概况集体宿舍 A、B序号项目名称系 统 概 况1给水系统本工程给水系统分二区供水，低区为地下二层到地上九层，高区为地上十层到地上二十层，高地区均由生活泵房供给，高区 10-13 层给水支管加设减压阀，低区-2-2 层给水支管加设减压阀。给水干管及立管采纳铝合金衬 PE-RT 管材，户内支管采纳普通 PE-RT 管材，热熔连接。2污水系统本工程采纳污废水合流方式，地上部分为自流排水，厨房及阳台一层单独排水，卫生间一、二层单独排水且立管兼做高区排水立管的通气管。地下二层污水排至集水坑，经潜水排污泵提升排至室外，卫生间排水横支管走在楼板下。管材采纳柔性铸铁排水管，潜水排污泵出水管采纳涂塑钢管，沟槽连接。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3雨水系统本工程屋面雨水采纳外排水方式，排出管接至室外散水，直接或通过雨水渗透管沟渗入地下，达到雨水就地利用的目的。4采暖系统采暖供回水由锅炉房提供，户内为共用立管的分户独立系统，户内采纳同程式下分双管系统，户内系统供回水管布置在本层建筑地面下的垫层内，垫层内管材采纳 PB 管，干管和立管采纳镀锌钢管螺纹连接。地下公建部分为双管异程系统。散热器采纳三管钢制散热器。5通风系统本工程卫生间设机械通风，采纳吊顶式排风扇排风方式，电梯机房设机械通风。综合服务楼序号项目名称系 统 概 况1给水系统生活给水系统由低区给水管网供给，生活给水加压泵房位于地下二层。管材采纳内衬不锈钢复合管，管径小于等于DN100 丝扣连接，大于 DN100 采纳沟槽连接。热水均由电热水器提供。管材采纳内衬不锈钢复合管，管径小于等于DN100 丝扣连接，大于 DN100 采纳沟槽连接。2污水系统本工程采纳污废水合流方式，为自流排水。其中一层污水单排，各排水管均设伸顶通气管。地下室污水经...
