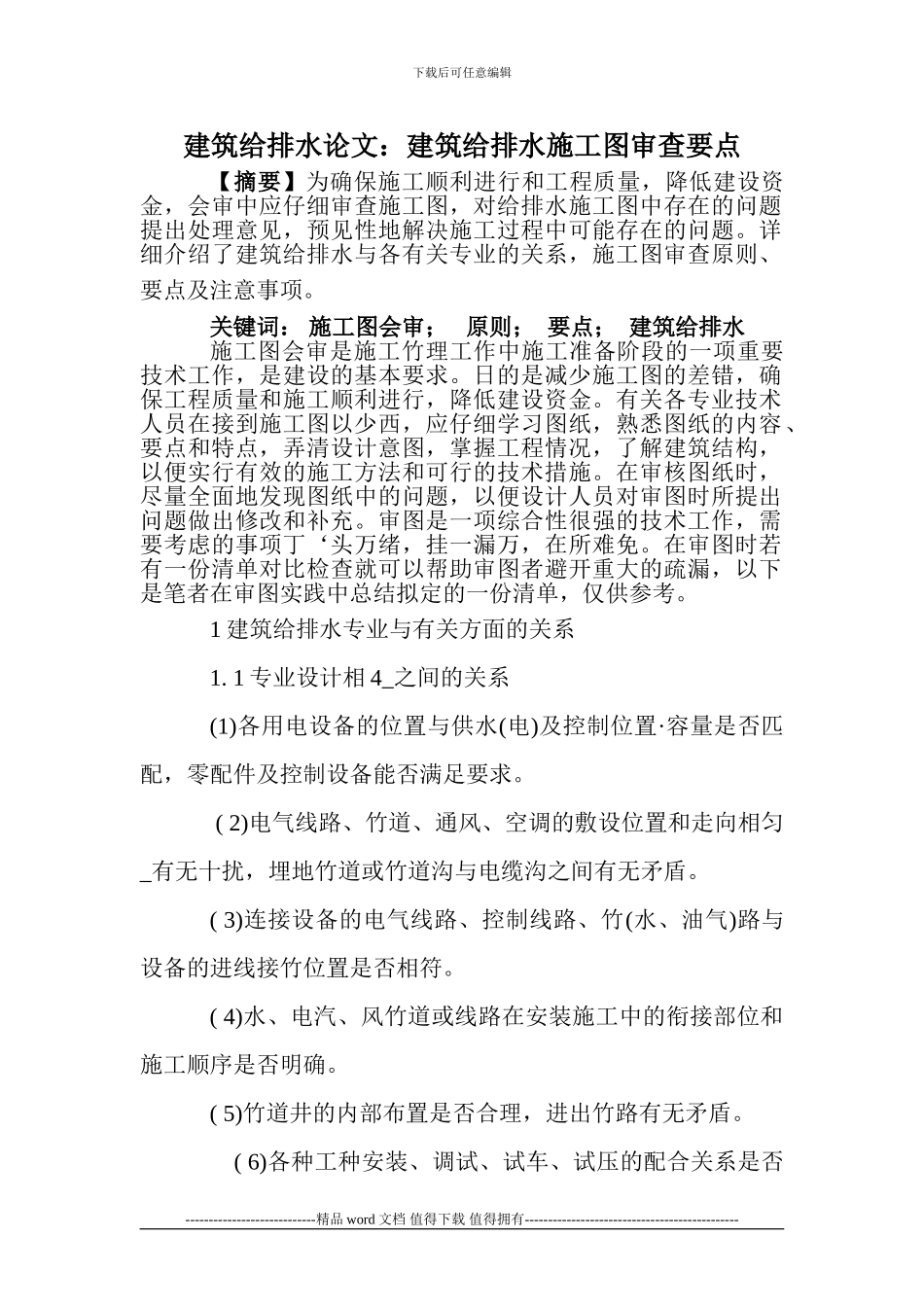

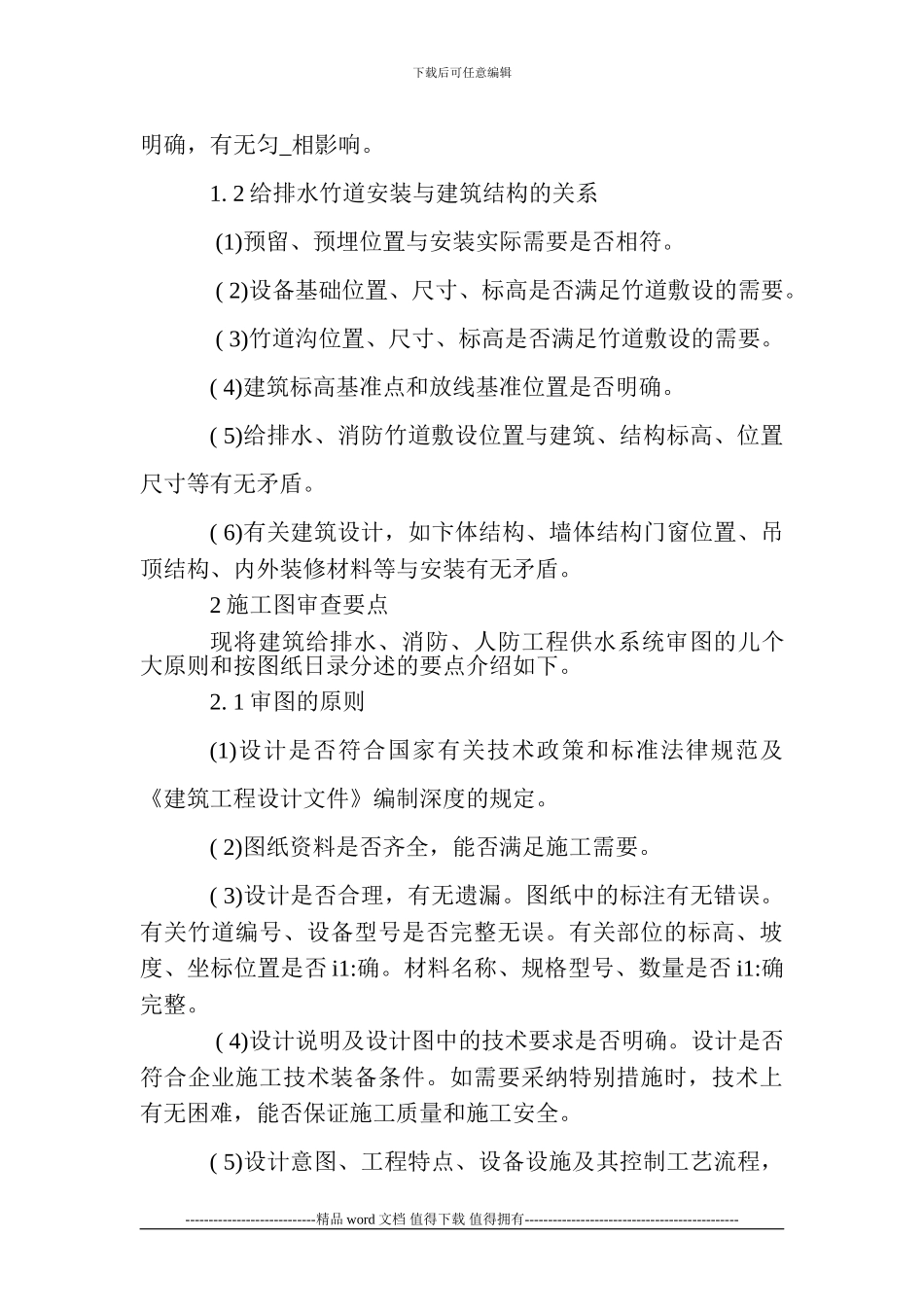

下载后可任意编辑建筑给排水论文：建筑给排水施工图审查要点【摘要】为确保施工顺利进行和工程质量，降低建设资金，会审中应仔细审查施工图，对给排水施工图中存在的问题提出处理意见，预见性地解决施工过程中可能存在的问题。详细介绍了建筑给排水与各有关专业的关系，施工图审查原则、要点及注意事项。 关键词： 施工图会审； 原则； 要点； 建筑给排水 施工图会审是施工竹理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。日的是减少施工图的差错，确保工程质量和施工顺利进行，降低建设资金。有关各专业技术人员在接到施工图以少西，应仔细学习图纸，熟悉图纸的内容、要点和特点，弄清设计意图，掌握工程情况，了解建筑结构，以便实行有效的施工方法和可行的技术措施。在审核图纸时，尽量全面地发现图纸中的问题，以便设计人员对审图时所提出问题做出修改和补充。审图是一项综合性很强的技术工作，需要考虑的事项丁‘头万绪，挂一漏万，在所难免。在审图时若有一份清单对比检查就可以帮助审图者避开重大的疏漏，以下是笔者在审图实践中总结拟定的一份清单，仅供参考。1 建筑给排水专业与有关方面的关系1. 1 专业设计相 4_之间的关系 (1)各用电设备的位置与供水(电)及控制位置·容量是否匹配，零配件及控制设备能否满足要求。 ( 2)电气线路、竹道、通风、空调的敷设位置和走向相匀_有无十扰，埋地竹道或竹道沟与电缆沟之间有无矛盾。 ( 3)连接设备的电气线路、控制线路、竹(水、油气)路与设备的进线接竹位置是否相符。 ( 4)水、电汽、风竹道或线路在安装施工中的衔接部位和施工顺序是否明确。 ( 5)竹道井的内部布置是否合理，进出竹路有无矛盾。 ( 6)各种工种安装、调试、试车、试压的配合关系是否----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑明确，有无匀_相影响。1. 2 给排水竹道安装与建筑结构的关系 (1)预留、预埋位置与安装实际需要是否相符。 ( 2)设备基础位置、尺寸、标高是否满足竹道敷设的需要。 ( 3)竹道沟位置、尺寸、标高是否满足竹道敷设的需要。 ( 4)建筑标高基准点和放线基准位置是否明确。 ( 5)给排水、消防竹道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。 ( 6)有关建筑设计，如卞体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。2 施工图审查要点 现将建筑给...
