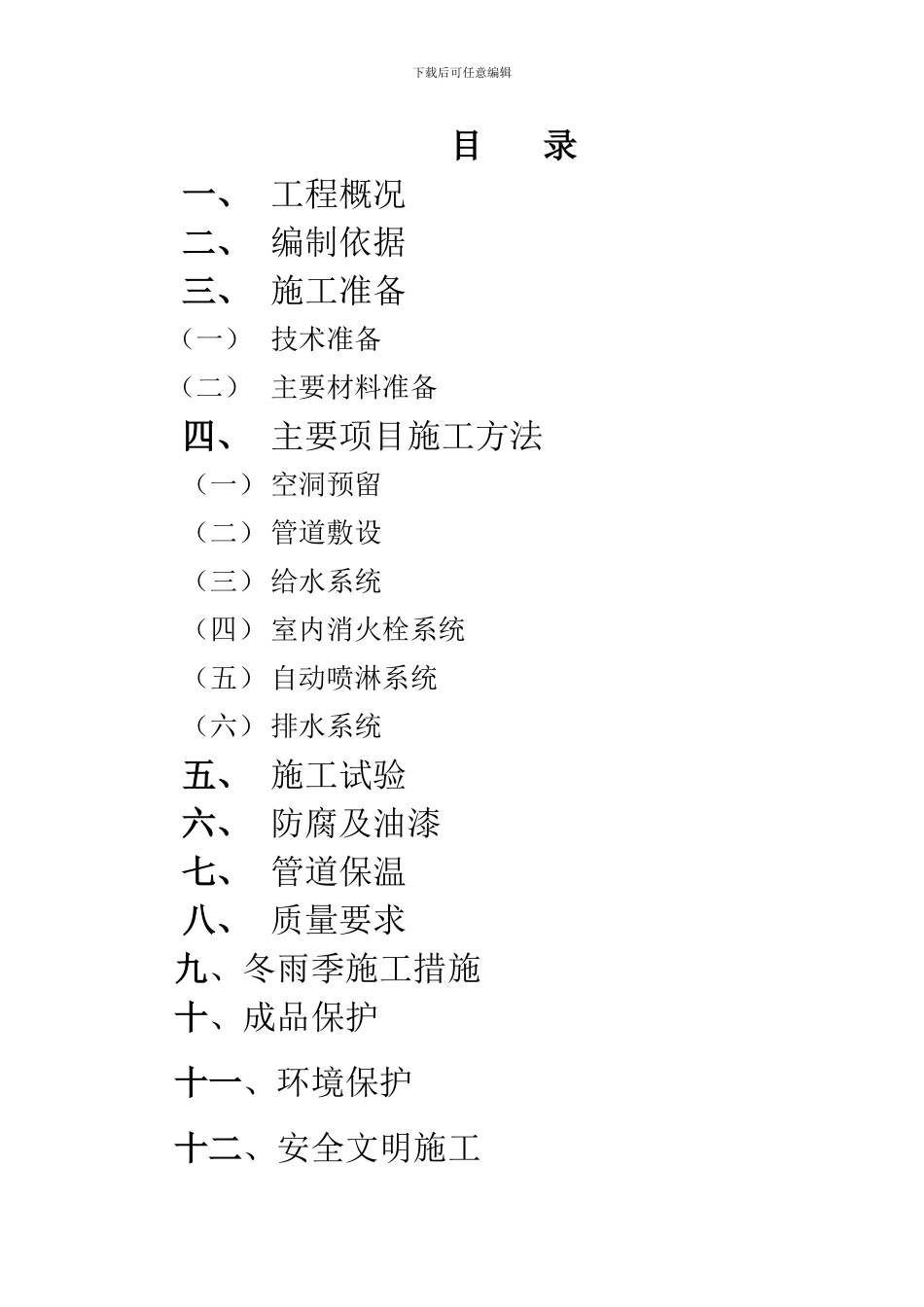

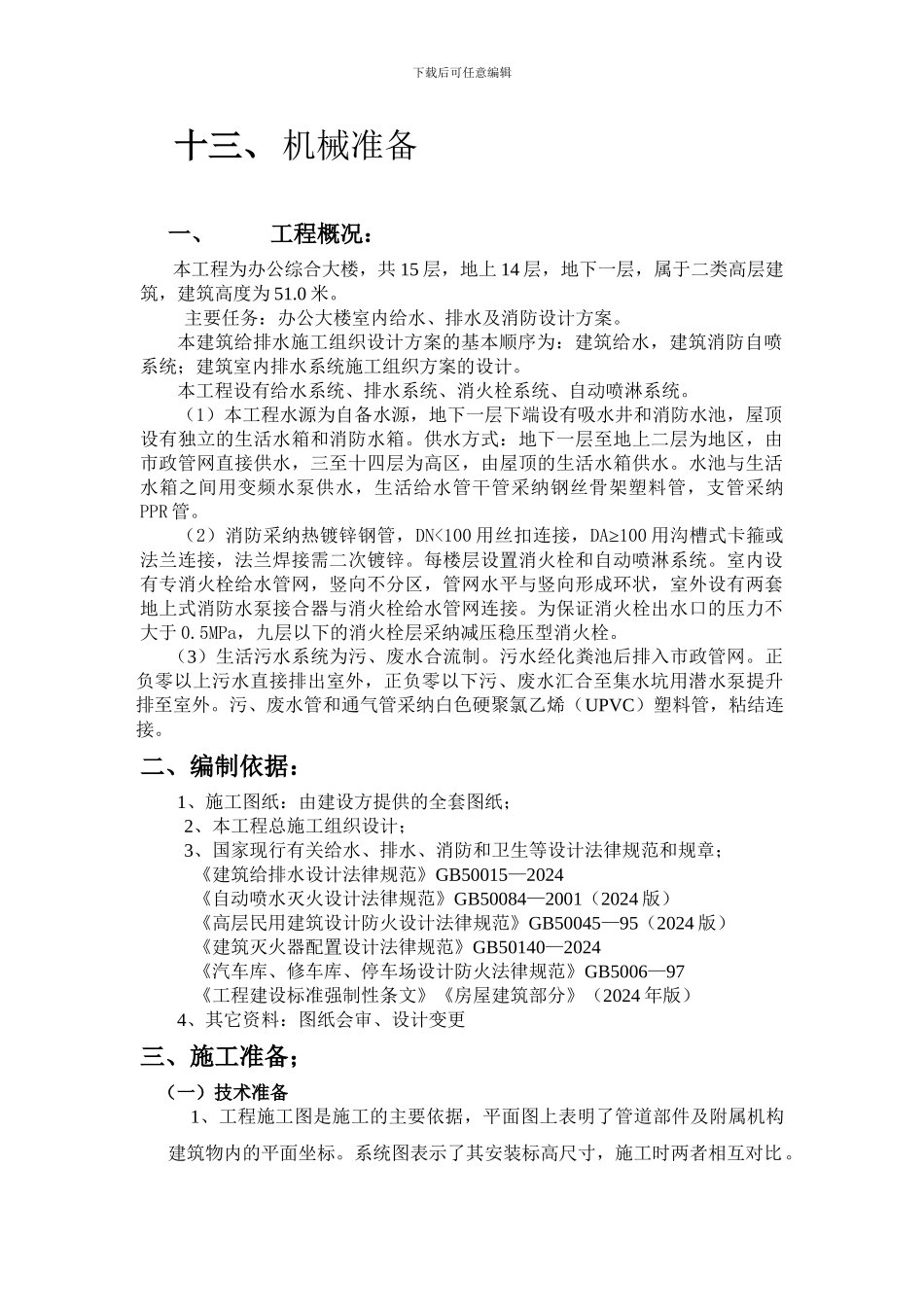

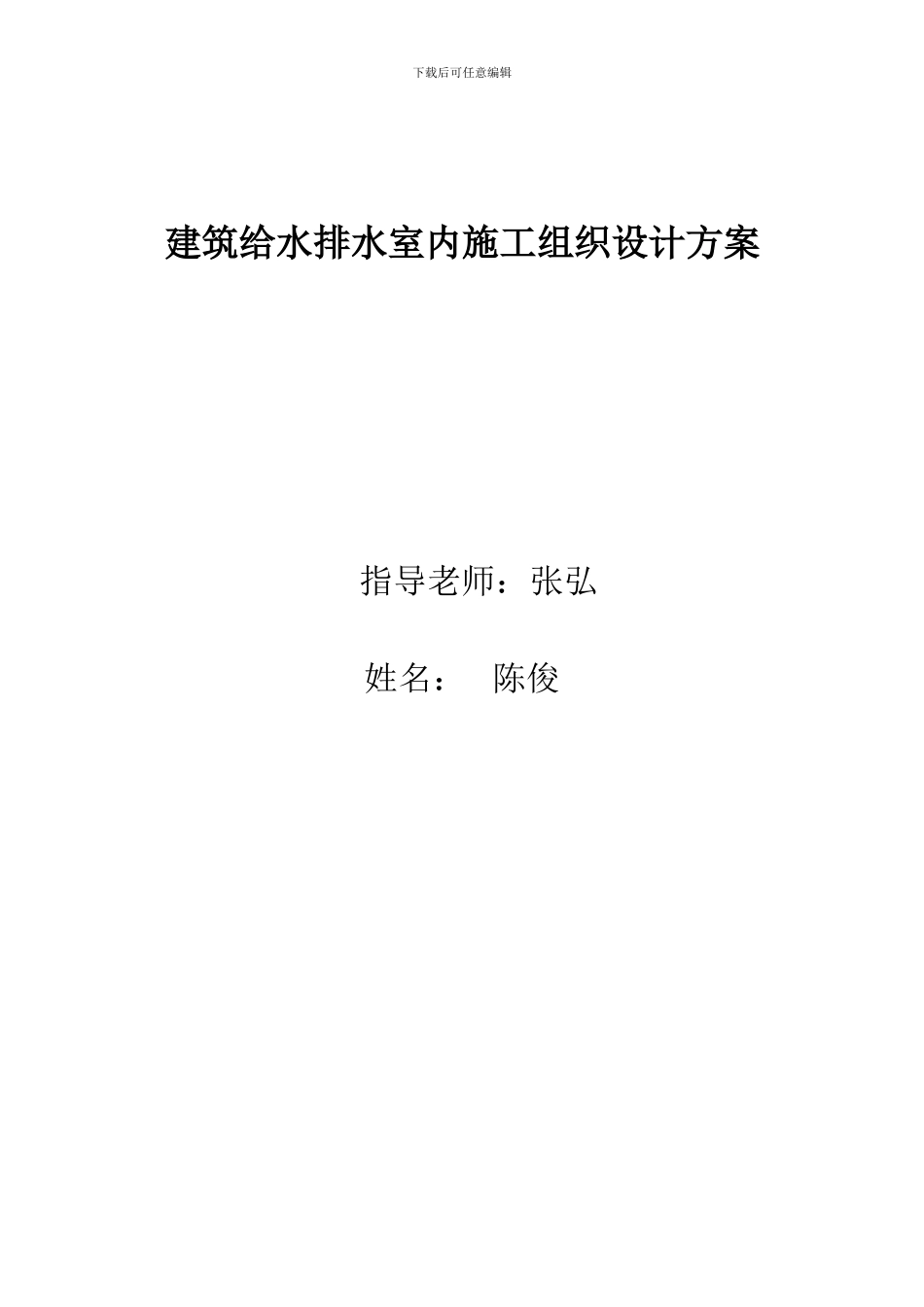

下载后可任意编辑建筑给水排水室内施工组织设计方案 指导老师：张弘姓名： 陈俊 下载后可任意编辑目 录一、 工程概况二、 编制依据三、 施工准备（一） 技术准备（二） 主要材料准备四、 主要项目施工方法（一） 空洞预留（二） 管道敷设（三） 给水系统（四） 室内消火栓系统（五） 自动喷淋系统（六） 排水系统五、 施工试验六、 防腐及油漆七、 管道保温八、 质量要求九、冬雨季施工措施十、成品保护十一、环境保护十二、安全文明施工下载后可任意编辑十三、 机械准备一、工程概况： 本工程为办公综合大楼，共 15 层，地上 14 层，地下一层，属于二类高层建筑，建筑高度为 51.0 米。主要任务：办公大楼室内给水、排水及消防设计方案。本建筑给排水施工组织设计方案的基本顺序为：建筑给水，建筑消防自喷系统；建筑室内排水系统施工组织方案的设计。本工程设有给水系统、排水系统、消火栓系统、自动喷淋系统。（1）本工程水源为自备水源，地下一层下端设有吸水井和消防水池，屋顶设有独立的生活水箱和消防水箱。供水方式：地下一层至地上二层为地区，由市政管网直接供水，三至十四层为高区，由屋顶的生活水箱供水。水池与生活水箱之间用变频水泵供水，生活给水管干管采纳钢丝骨架塑料管，支管采纳PPR 管。（2）消防采纳热镀锌钢管，DN<100 用丝扣连接，DA≥100 用沟槽式卡箍或法兰连接，法兰焊接需二次镀锌。每楼层设置消火栓和自动喷淋系统。室内设有专消火栓给水管网，竖向不分区，管网水平与竖向形成环状，室外设有两套地上式消防水泵接合器与消火栓给水管网连接。为保证消火栓出水口的压力不大于 0.5MPa，九层以下的消火栓层采纳减压稳压型消火栓。（3）生活污水系统为污、废水合流制。污水经化粪池后排入市政管网。正负零以上污水直接排出室外，正负零以下污、废水汇合至集水坑用潜水泵提升排至室外。污、废水管和通气管采纳白色硬聚氯乙烯（UPVC）塑料管，粘结连接。二、编制依据：1、施工图纸：由建设方提供的全套图纸；2、本工程总施工组织设计；3、国家现行有关给水、排水、消防和卫生等设计法律规范和规章；《建筑给排水设计法律规范》GB50015—2024《自动喷水灭火设计法律规范》GB50084—2001（2024 版）《高层民用建筑设计防火设计法律规范》GB50045—95（2024 版）《建筑灭火器配置设计法律规范》GB50140—2024《汽车库、修车库、停车场设计防火法律规范》GB5006—97《工程建设标准强制性条文》...
