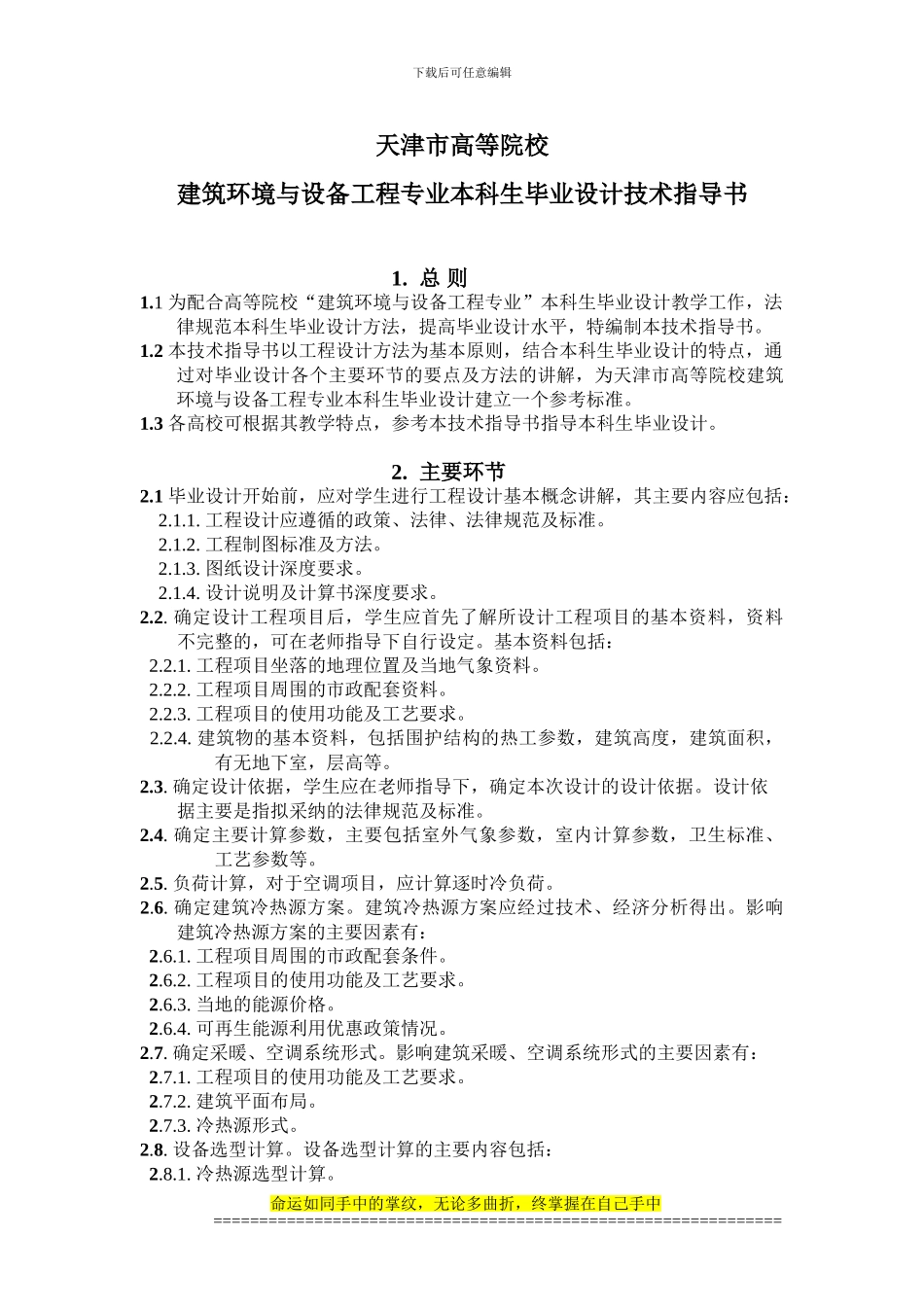

下载后可任意编辑天津市高等院校建筑环境与设备工程专业本科生毕业设计技术指导书1. 总 则1.1 为配合高等院校“建筑环境与设备工程专业”本科生毕业设计教学工作，法律规范本科生毕业设计方法，提高毕业设计水平，特编制本技术指导书。1.2 本技术指导书以工程设计方法为基本原则，结合本科生毕业设计的特点，通过对毕业设计各个主要环节的要点及方法的讲解，为天津市高等院校建筑环境与设备工程专业本科生毕业设计建立一个参考标准。1.3 各高校可根据其教学特点，参考本技术指导书指导本科生毕业设计。2. 主要环节2.1 毕业设计开始前，应对学生进行工程设计基本概念讲解，其主要内容应包括：2.1.1. 工程设计应遵循的政策、法律、法律规范及标准。2.1.2. 工程制图标准及方法。2.1.3. 图纸设计深度要求。2.1.4. 设计说明及计算书深度要求。2.2. 确定设计工程项目后，学生应首先了解所设计工程项目的基本资料，资料不完整的，可在老师指导下自行设定。基本资料包括： 2.2.1. 工程项目坐落的地理位置及当地气象资料。 2.2.2. 工程项目周围的市政配套资料。 2.2.3. 工程项目的使用功能及工艺要求。 2.2.4. 建筑物的基本资料，包括围护结构的热工参数，建筑高度，建筑面积，有无地下室，层高等。2.3. 确定设计依据，学生应在老师指导下，确定本次设计的设计依据。设计依据主要是指拟采纳的法律规范及标准。2.4. 确定主要计算参数，主要包括室外气象参数，室内计算参数，卫生标准、工艺参数等。2.5. 负荷计算，对于空调项目，应计算逐时冷负荷。2.6. 确定建筑冷热源方案。建筑冷热源方案应经过技术、经济分析得出。影响建筑冷热源方案的主要因素有： 2.6.1. 工程项目周围的市政配套条件。 2.6.2. 工程项目的使用功能及工艺要求。 2.6.3. 当地的能源价格。 2.6.4. 可再生能源利用优惠政策情况。2.7. 确定采暖、空调系统形式。影响建筑采暖、空调系统形式的主要因素有： 2.7.1. 工程项目的使用功能及工艺要求。 2.7.2. 建筑平面布局。 2.7.3. 冷热源形式。2.8. 设备选型计算。设备选型计算的主要内容包括： 2.8.1. 冷热源选型计算。命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑 2.8.2. 风机、水泵选型计算。 2.8.3 末端设备选型计算。 2.8.4. 仪表、阀门选型计算。2.9. 绘制设计图纸。设计图纸应包括： 2.9.1. 目...
