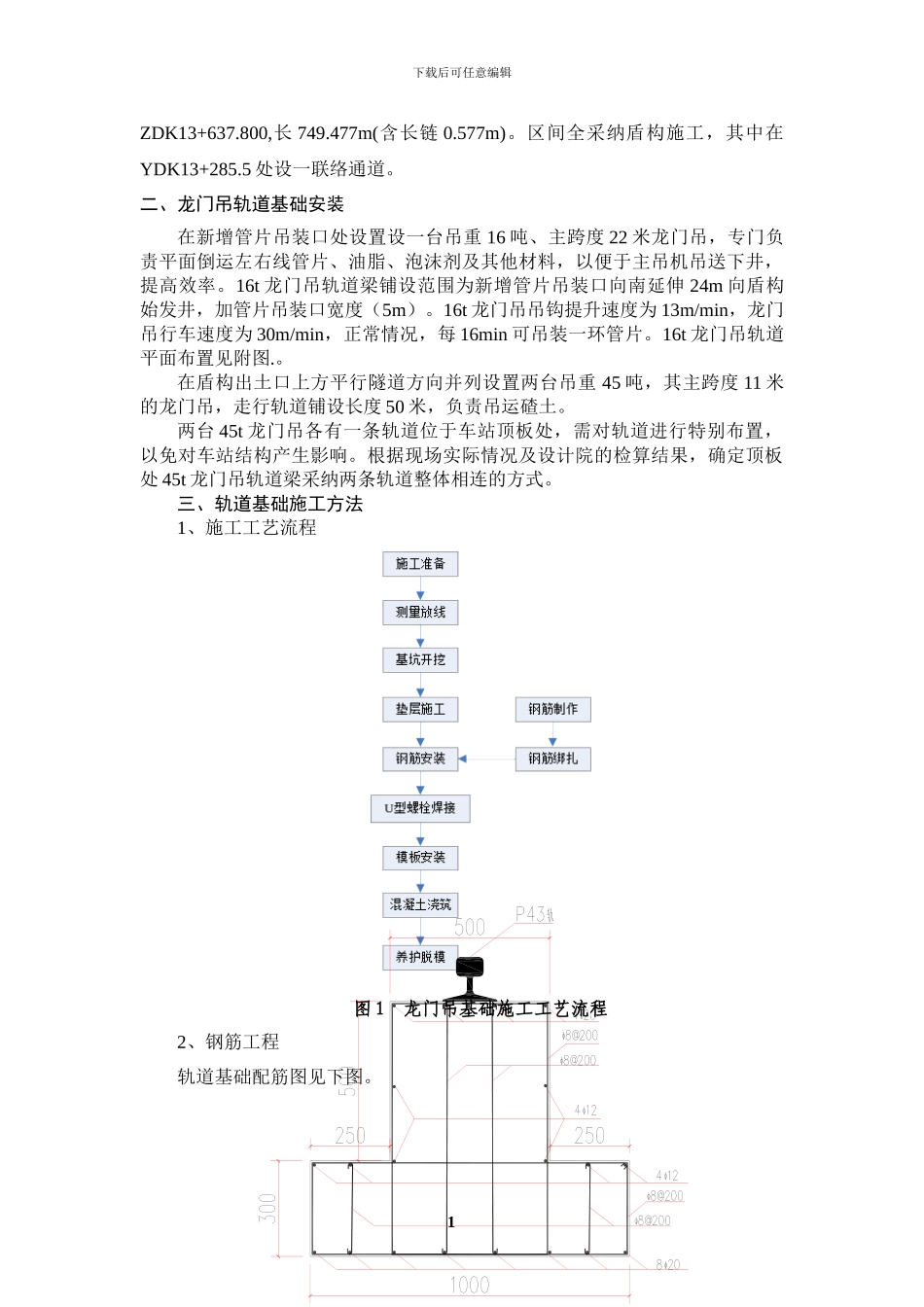

建设工程门式起重机械基础施工方案工程名称： 广州市轨道交通二 / 八号线延长线盾构 5 标 机械名称： 门式起重机 工程地址： 广州市海珠区江南大道 安装位置： 型 号： EGC16t EGC45t 自编号： 使用单位（章）： 施工方案编制与审核会 签施工单位（章）监理单位（章）编制人（签名）日期：项目总监（签名）日期：技术负责人审批（签名）日期：使用单位技术负责人（签名）日期：广州地区建设工程质量安全监督站制龙门吊轨道基础施工方案一、工程概况本标段工程包括【会石区间轨排井～广州新客站】和【江泰路站～跃进村站】两个盾构区间分别位于番禺区和海珠区。其中【江泰路站～跃进村站】从江 泰 路 站 出 发 沿 江 南 大 道 向 北 至 跃 进 村 ， 盾 构 解 体 、 吊 出 。 右 线YDK12+888.900 ～ YDK13+637.800 ， 长 748.9m ， 左 线 ZDK12+888.900 ～下载后可任意编辑ZDK13+637.800,长 749.477m(含长链 0.577m)。区间全采纳盾构施工，其中在YDK13+285.5 处设一联络通道。二、龙门吊轨道基础安装在新增管片吊装口处设置设一台吊重 16 吨、主跨度 22 米龙门吊，专门负责平面倒运左右线管片、油脂、泡沫剂及其他材料，以便于主吊机吊送下井，提高效率。16t 龙门吊轨道梁铺设范围为新增管片吊装口向南延伸 24m 向盾构始发井，加管片吊装口宽度（5m）。16t 龙门吊吊钩提升速度为 13m/min，龙门吊行车速度为 30m/min，正常情况，每 16min 可吊装一环管片。16t 龙门吊轨道平面布置见附图.。在盾构出土口上方平行隧道方向并列设置两台吊重 45 吨，其主跨度 11 米的龙门吊，走行轨道铺设长度 50 米，负责吊运碴土。两台 45t 龙门吊各有一条轨道位于车站顶板处，需对轨道进行特别布置，以免对车站结构产生影响。根据现场实际情况及设计院的检算结果，确定顶板处 45t 龙门吊轨道梁采纳两条轨道整体相连的方式。三、轨道基础施工方法1、施工工艺流程图 1 龙门吊基础施工工艺流程2、钢筋工程轨道基础配筋图见下图。1下载后可任意编辑图 2 龙门吊基础配筋图图 3 龙门吊基础配筋图钢筋下料前应熟悉设计图纸，了解设计意图，根据设计要求、规格计算下料长度并统筹下料，最大限度的节约材料，降低成本。钢筋表面应洁净，钢筋使用前应将表面的铁锈及其他杂物清除洁净。钢筋应平直，无局部弯折，成盘的和弯曲的钢筋均应调直。3、模板工程轨道基础截面形式如下图2下载后可...
