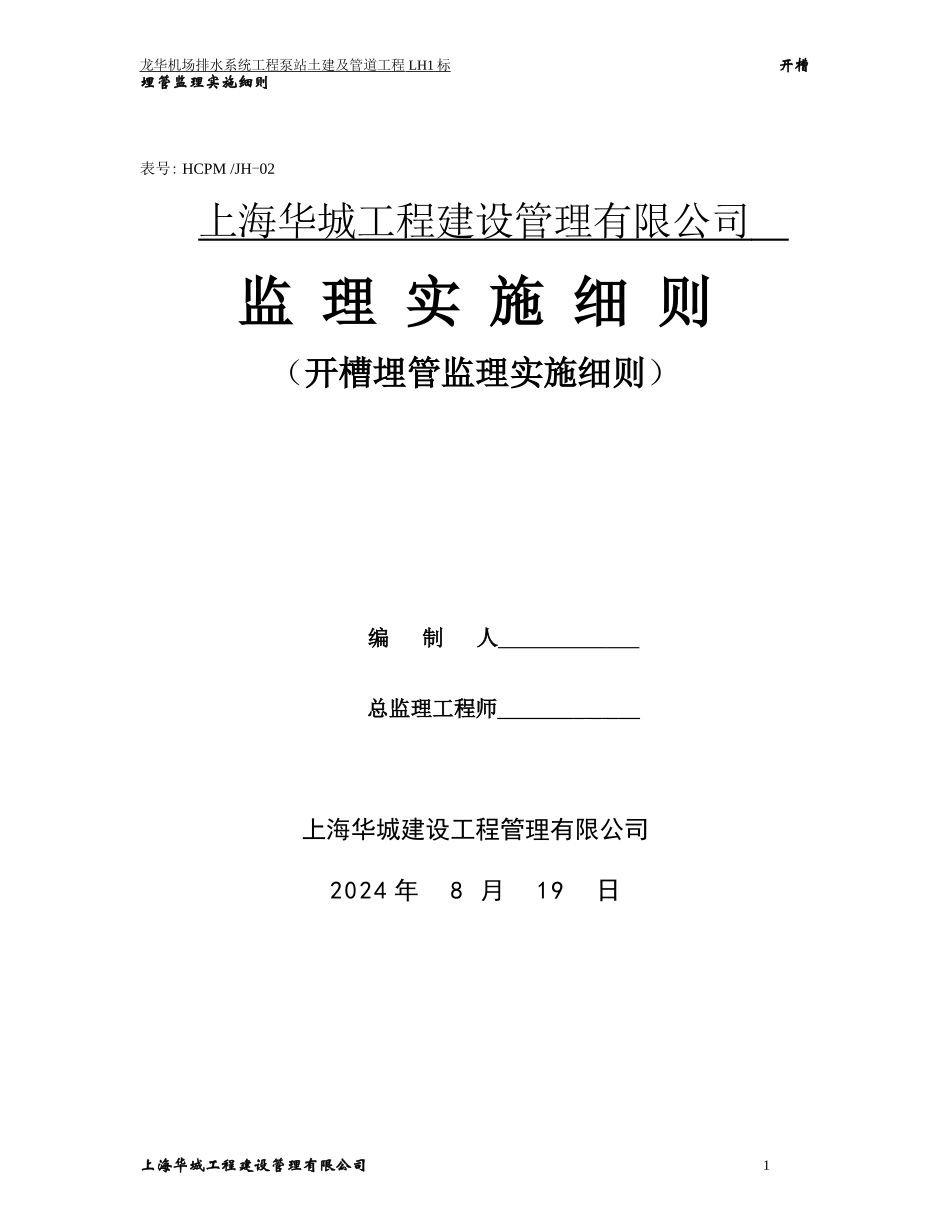

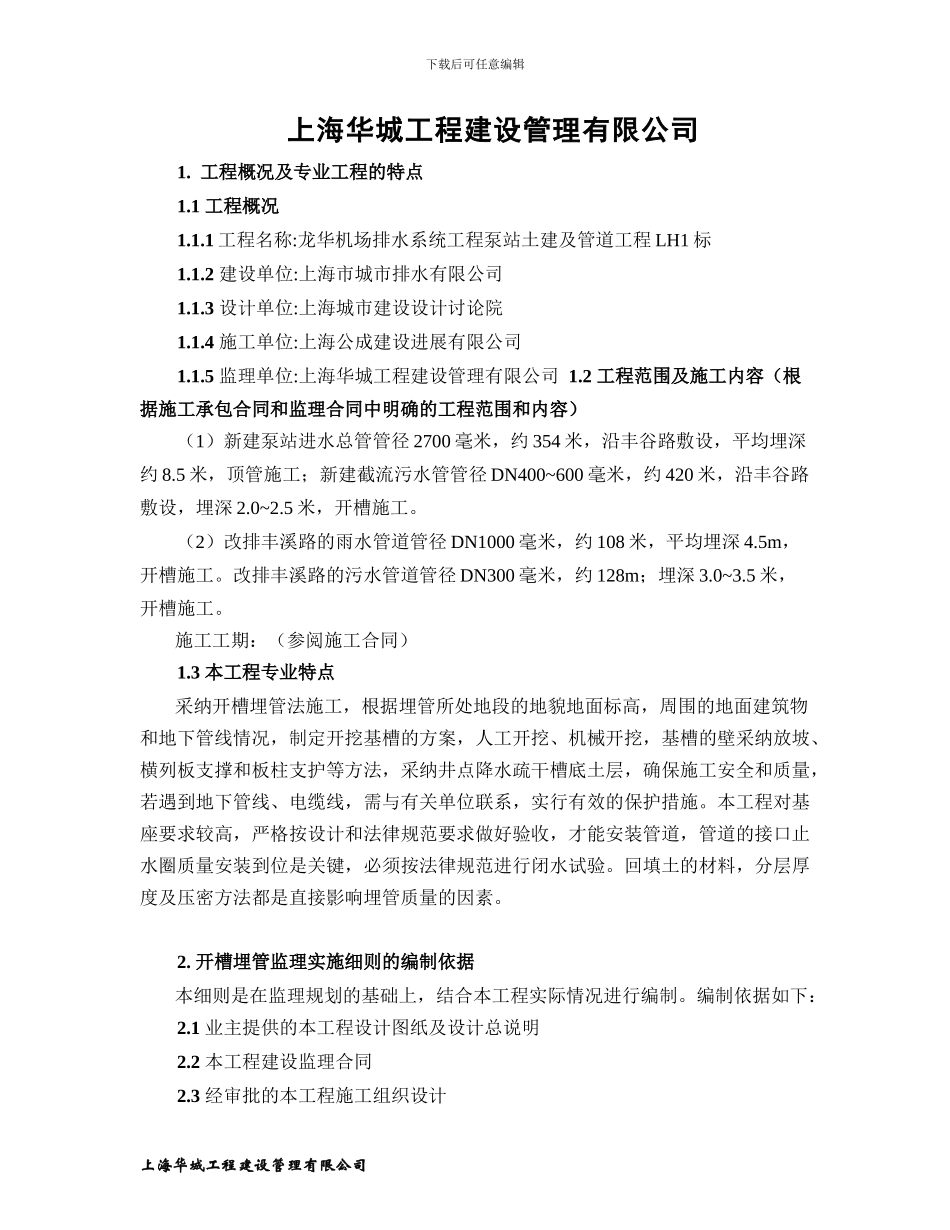

龙华机场排水系统工程泵站土建及管道工程 LH1 标 开槽埋管监理实施细则 表号: HCPM /JH-02上海华城工程建设管理有限公司 监 理 实 施 细 则（开槽埋管监理实施细则） 编 制 人 总监理工程师 上海华城建设工程管理有限公司2024 年 8 月 19 日上海华城工程建设管理有限公司 1下载后可任意编辑目 录1. 工程概况及专业工程的特点2. 监理实施细则的编制依据3. 开槽埋管工程施工质量监理工作的流程4. 监理工作的控制要点及目标值5. 监理工作的方法及措施6. 安全监理的控制要点上海华城工程建设管理有限公司 下载后可任意编辑上海华城工程建设管理有限公司1. 工程概况及专业工程的特点1.1 工程概况1.1.1 工程名称:龙华机场排水系统工程泵站土建及管道工程 LH1 标1.1.2 建设单位:上海市城市排水有限公司1.1.3 设计单位:上海城市建设设计讨论院1.1.4 施工单位:上海公成建设进展有限公司1.1.5 监理单位:上海华城工程建设管理有限公司 1.2 工程范围及施工内容（根据施工承包合同和监理合同中明确的工程范围和内容）（1）新建泵站进水总管管径 2700 毫米，约 354 米，沿丰谷路敷设，平均埋深约 8.5 米，顶管施工；新建截流污水管管径 DN400~600 毫米，约 420 米，沿丰谷路敷设，埋深 2.0~2.5 米，开槽施工。（2）改排丰溪路的雨水管道管径 DN1000 毫米，约 108 米，平均埋深 4.5m，开槽施工。改排丰溪路的污水管道管径 DN300 毫米，约 128m；埋深 3.0~3.5 米，开槽施工。施工工期：（参阅施工合同）1.3 本工程专业特点采纳开槽埋管法施工，根据埋管所处地段的地貌地面标高，周围的地面建筑物和地下管线情况，制定开挖基槽的方案，人工开挖、机械开挖，基槽的壁采纳放坡、横列板支撑和板柱支护等方法，采纳井点降水疏干槽底土层，确保施工安全和质量，若遇到地下管线、电缆线，需与有关单位联系，实行有效的保护措施。本工程对基座要求较高，严格按设计和法律规范要求做好验收，才能安装管道，管道的接口止水圈质量安装到位是关键，必须按法律规范进行闭水试验。回填土的材料，分层厚度及压密方法都是直接影响埋管质量的因素。2. 开槽埋管监理实施细则的编制依据本细则是在监理规划的基础上，结合本工程实际情况进行编制。编制依据如下：2.1 业主提供的本工程设计图纸及设计总说明2.2 本工程建设监理合同2.3 经审批的本工程施工组织设计上海华城工程建设管理有限公司 下载后可任意编辑2....
