开挖穿越排碱渠二次施工方案2024.08.15VIP免费

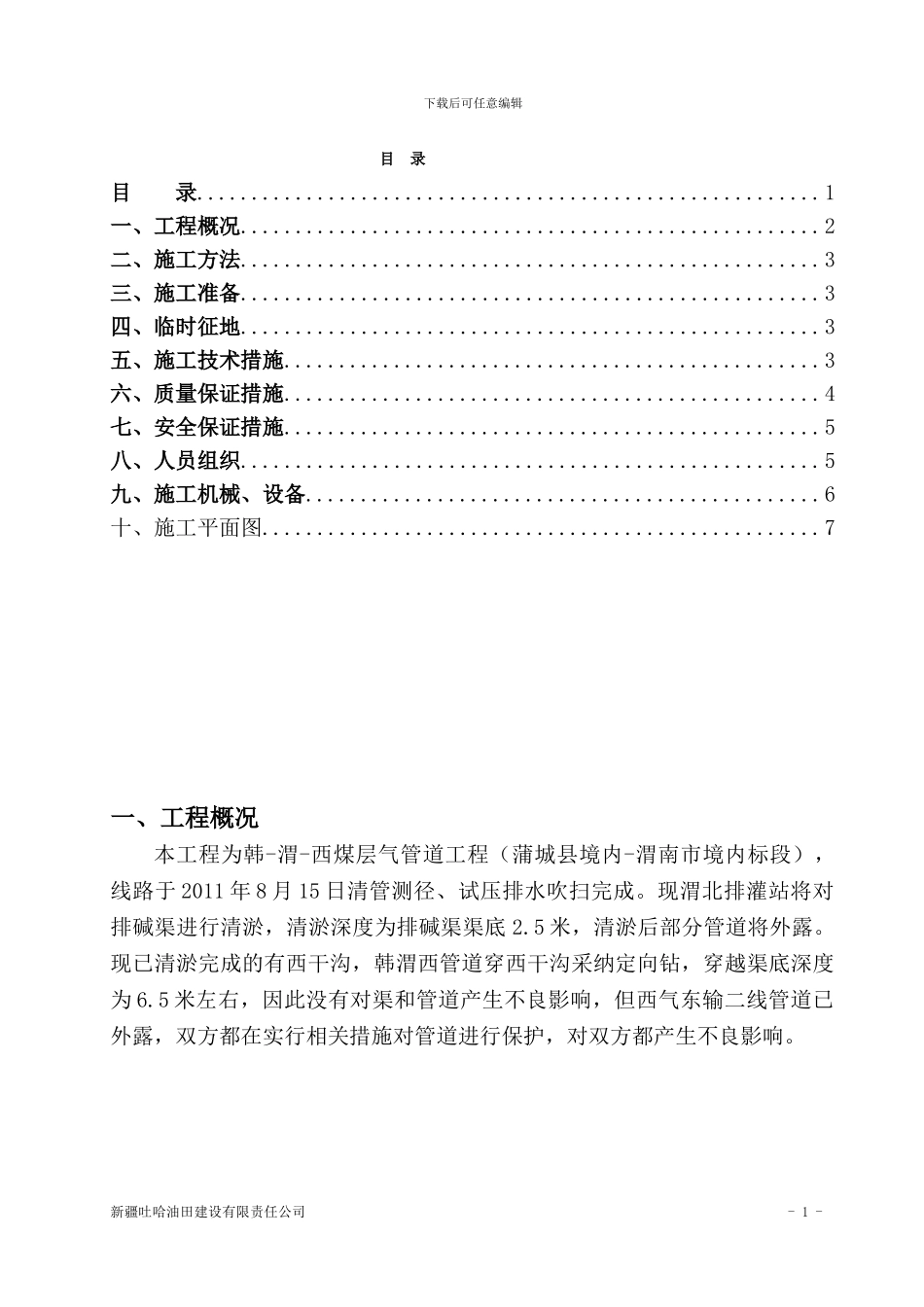

下载后可任意编辑目 录目 录.........................................................1一、工程概况.....................................................2二、施工方法.....................................................3三、施工准备.....................................................3四、临时征地.....................................................3五、施工技术措施.................................................3六、质量保证措施.................................................4七、安全保证措施.................................................5八、人员组织.....................................................5九、施工机械、设备...............................................6十、施工平面图...................................................7一、工程概况本工程为韩-渭-西煤层气管道工程（蒲城县境内-渭南市境内标段），线路于 2011 年 8 月 15 日清管测径、试压排水吹扫完成。现渭北排灌站将对排碱渠进行清淤，清淤深度为排碱渠渠底 2.5 米，清淤后部分管道将外露。现已清淤完成的有西干沟，韩渭西管道穿西干沟采纳定向钻，穿越渠底深度为 6.5 米左右，因此没有对渠和管道产生不良影响，但西气东输二线管道已外露，双方都在实行相关措施对管道进行保护，对双方都产生不良影响。新疆吐哈油田建设有限责任公司 - 1 -下载后可任意编辑西干沟清淤完后的照片由于清淤之深，我公司技术人员拿着管道施工图与渭北排灌站技术人员多次沟通了解到线路上有 3 处排碱渠急需整改，分别为白渠渡分沟(F24)管顶埋深 1.6 米,顾南分沟(F26)管顶埋深 1.9 米，西四支沟(F53)管顶埋深 2.2 米，清淤后管道将外露。二、施工方法2.1 经我施工方技术人员多次现场勘察，上述 3 处管道穿越渠整改方案分别为：西四支沟、白渠渡分沟每处加 4 个 14 度冷弯管做成龙门架开挖穿越顾南分沟加 4 个热煨弯头做成龙门架开挖穿越。管道渠底埋深达到排碱渠清淤完成后管顶敷土至少 1.5 米。2.2 施工工艺流程三、施工准备新疆吐哈油田建设有限责任公司 - 2 -测量放线场地平整施工准备临时征地管沟开挖管道下沟管道连头原管割断管道预制地貌恢复下载后可任意编辑3.1 施工前与设计、业主及监理单位取得联系，编制详细的管道穿越施工方案，经设计、业主及监理批准后再施工。3.2 准备好施工所...
