引桥承台、墩身施工方案VIP免费

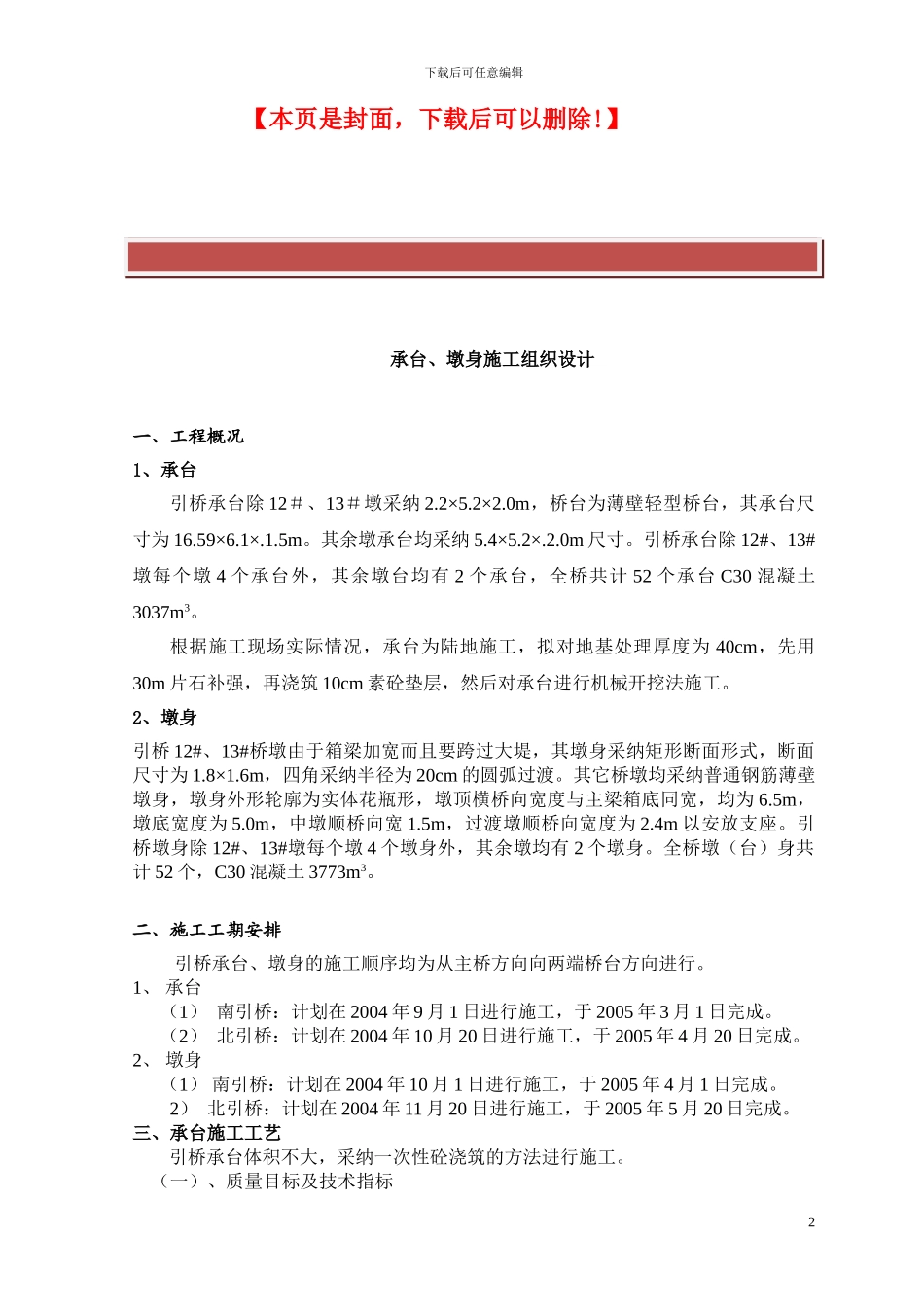

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】承台、墩身施工组织设计一、工程概况 1、承台引桥承台除 12＃、13＃墩采纳 2.2×5.2×2.0m，桥台为薄壁轻型桥台，其承台尺寸为 16.59×6.1×.1.5m。其余墩承台均采纳 5.4×5.2×.2.0m 尺寸。引桥承台除 12#、13#墩每个墩 4 个承台外，其余墩台均有 2 个承台，全桥共计 52 个承台 C30 混凝土3037m3。根据施工现场实际情况，承台为陆地施工，拟对地基处理厚度为 40cm，先用30m 片石补强，再浇筑 10cm 素砼垫层，然后对承台进行机械开挖法施工。2、墩身引桥 12#、13#桥墩由于箱梁加宽而且要跨过大堤，其墩身采纳矩形断面形式，断面尺寸为 1.8×1.6m，四角采纳半径为 20cm 的圆弧过渡。其它桥墩均采纳普通钢筋薄壁墩身，墩身外形轮廓为实体花瓶形，墩顶横桥向宽度与主梁箱底同宽，均为 6.5m，墩底宽度为 5.0m，中墩顺桥向宽 1.5m，过渡墩顺桥向宽度为 2.4m 以安放支座。引桥墩身除 12#、13#墩每个墩 4 个墩身外，其余墩均有 2 个墩身。全桥墩（台）身共计 52 个，C30 混凝土 3773m3。 二、施工工期安排 引桥承台、墩身的施工顺序均为从主桥方向向两端桥台方向进行。1、 承台（1） 南引桥：计划在 2004 年 9 月 1 日进行施工，于 2005 年 3 月 1 日完成。（2） 北引桥：计划在 2004 年 10 月 20 日进行施工，于 2005 年 4 月 20 日完成。2、 墩身（1） 南引桥：计划在 2004 年 10 月 1 日进行施工，于 2005 年 4 月 1 日完成。2） 北引桥：计划在 2004 年 11 月 20 日进行施工，于 2005 年 5 月 20 日完成。三、承台施工工艺引桥承台体积不大，采纳一次性砼浇筑的方法进行施工。（一）、质量目标及技术指标2下载后可任意编辑 1、质量目标 分项工程合格率 100%，优良品率 95%，并满足创“省优良样板工程”的施工目标 2、技术质量要求 1）、轴线最大偏差不大于 15mm，平面尺寸不超过±30 mm，高程不超过±20 mm，在施工中必须根据设计图纸以及法律规范要求进行控制。 2）、钢筋骨架保护层偏差不超过设计值±10 mm。 3）、模板安装标高在±10 mm，内部尺寸偏差为±20 mm，轴线偏位在 10 mm 以内。 4）、砼严格根据砼配合比的坍落度进行控制。 5）、其它：各道工序必须符合施工技术法律规范和设计图纸要求。3、...
