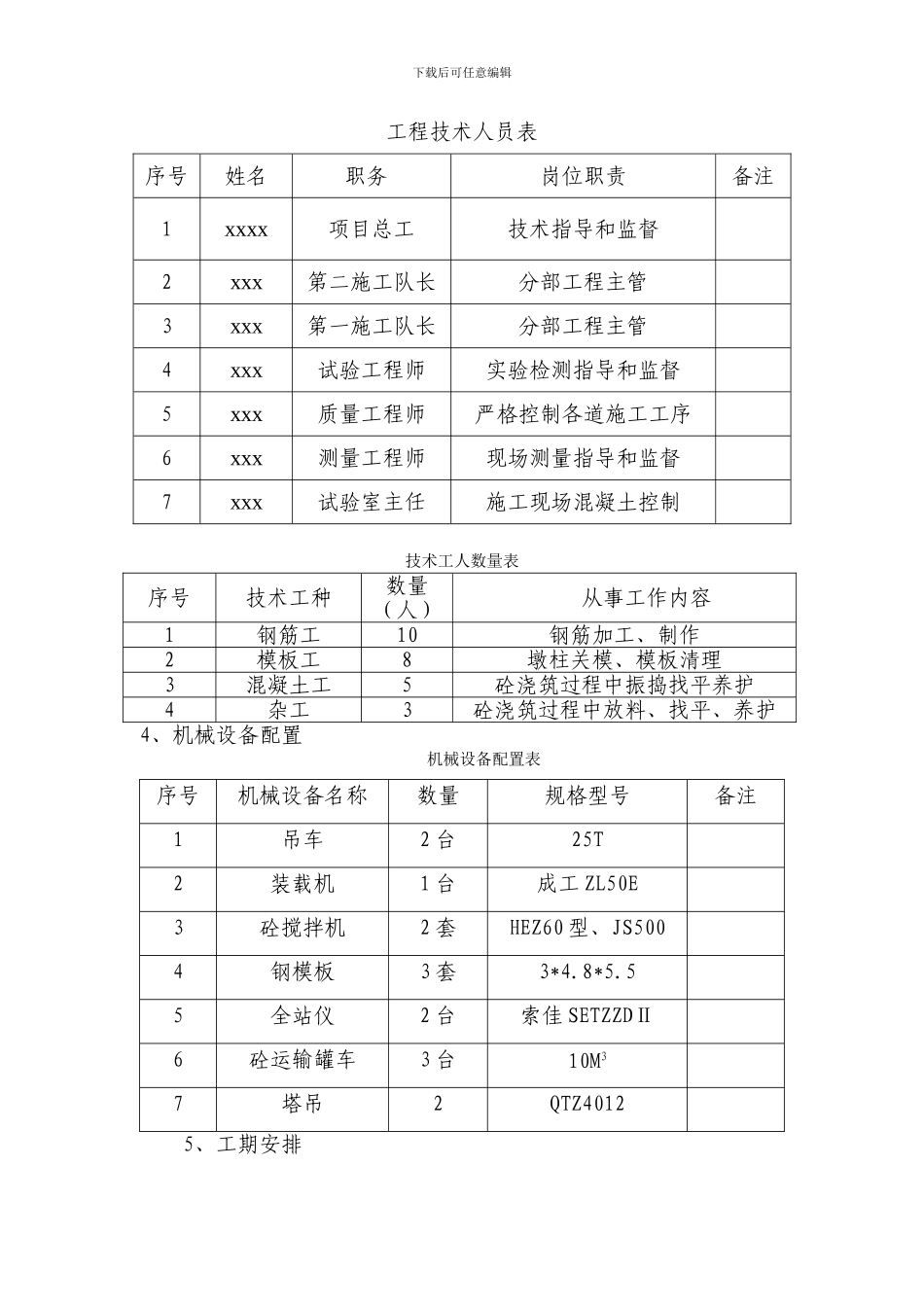

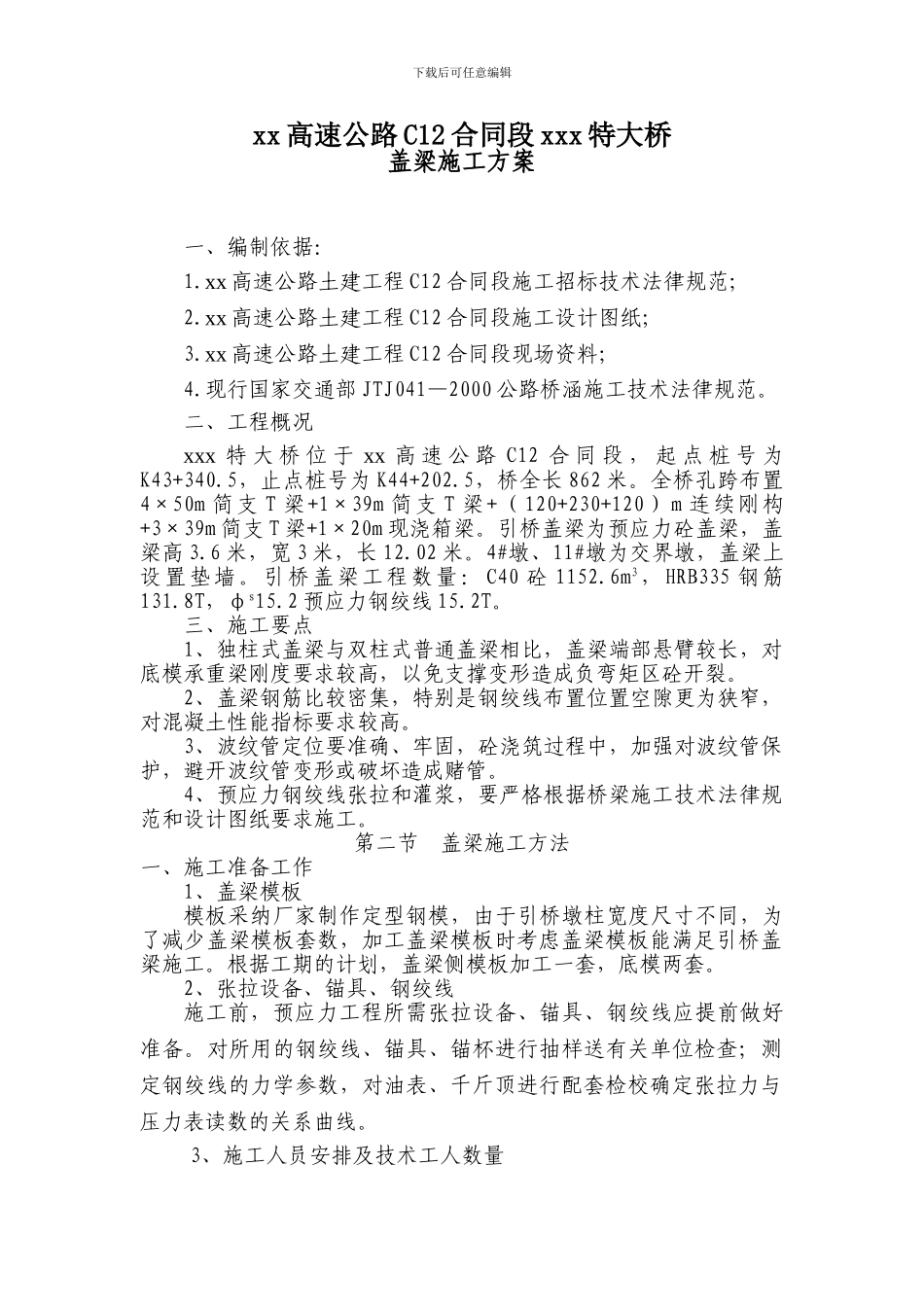

下载后可任意编辑xx 高速公路 C12 合同段 xxx 特大桥盖梁施工方案一、编制依据：1.xx 高速公路土建工程 C12 合同段施工招标技术法律规范；2.xx 高速公路土建工程 C12 合同段施工设计图纸；3.xx 高速公路土建工程 C12 合同段现场资料；4.现行国家交通部 JTJ041—2000 公路桥涵施工技术法律规范。二、工程概况xxx 特 大 桥 位 于 xx 高 速 公 路 C12 合 同 段 ， 起 点 桩 号 为K43+340.5，止点桩号为 K44+202.5，桥全长 862 米。全桥孔跨布置4×50m 简支 T 梁+1×39m 简支 T 梁+（120+230+120）m 连续刚构+3×39m 简支 T 梁+1×20m 现浇箱梁。引桥盖梁为预应力砼盖梁，盖梁高 3.6 米，宽 3 米，长 12.02 米。4#墩、11#墩为交界墩，盖梁上设置垫墙。引桥盖梁工程数量： C40 砼 1152.6m3，HRB335 钢筋131.8T，φs15.2 预应力钢绞线 15.2T。三、施工要点1、独柱式盖梁与双柱式普通盖梁相比，盖梁端部悬臂较长，对底模承重梁刚度要求较高，以免支撑变形造成负弯矩区砼开裂。2、盖梁钢筋比较密集，特别是钢绞线布置位置空隙更为狭窄，对混凝土性能指标要求较高。3、波纹管定位要准确、牢固，砼浇筑过程中，加强对波纹管保护，避开波纹管变形或破坏造成赌管。4、预应力钢绞线张拉和灌浆，要严格根据桥梁施工技术法律规范和设计图纸要求施工。第二节 盖梁施工方法一、施工准备工作1、盖梁模板模板采纳厂家制作定型钢模，由于引桥墩柱宽度尺寸不同，为了减少盖梁模板套数，加工盖梁模板时考虑盖梁模板能满足引桥盖梁施工。根据工期的计划，盖梁侧模板加工一套，底模两套。2、张拉设备、锚具、钢绞线施工前，预应力工程所需张拉设备、锚具、钢绞线应提前做好准备。对所用的钢绞线、锚具、锚杯进行抽样送有关单位检查；测定钢绞线的力学参数，对油表、千斤顶进行配套检校确定张拉力与压力表读数的关系曲线。3、施工人员安排及技术工人数量下载后可任意编辑工程技术人员表序号姓名职务岗位职责备注1xxxx项目总工技术指导和监督2xxx第二施工队长分部工程主管3xxx第一施工队长分部工程主管4xxx试验工程师实验检测指导和监督5xxx质量工程师严格控制各道施工工序6xxx测量工程师现场测量指导和监督7xxx试验室主任施工现场混凝土控制技术工人数量表序号技术工种数量（人）从事工作内容1钢筋工10钢筋加工、制作2模板工8墩柱关模、模板清理3混凝土工5砼浇筑过程中振捣找平养护4杂工3砼浇筑过程中放料、...
