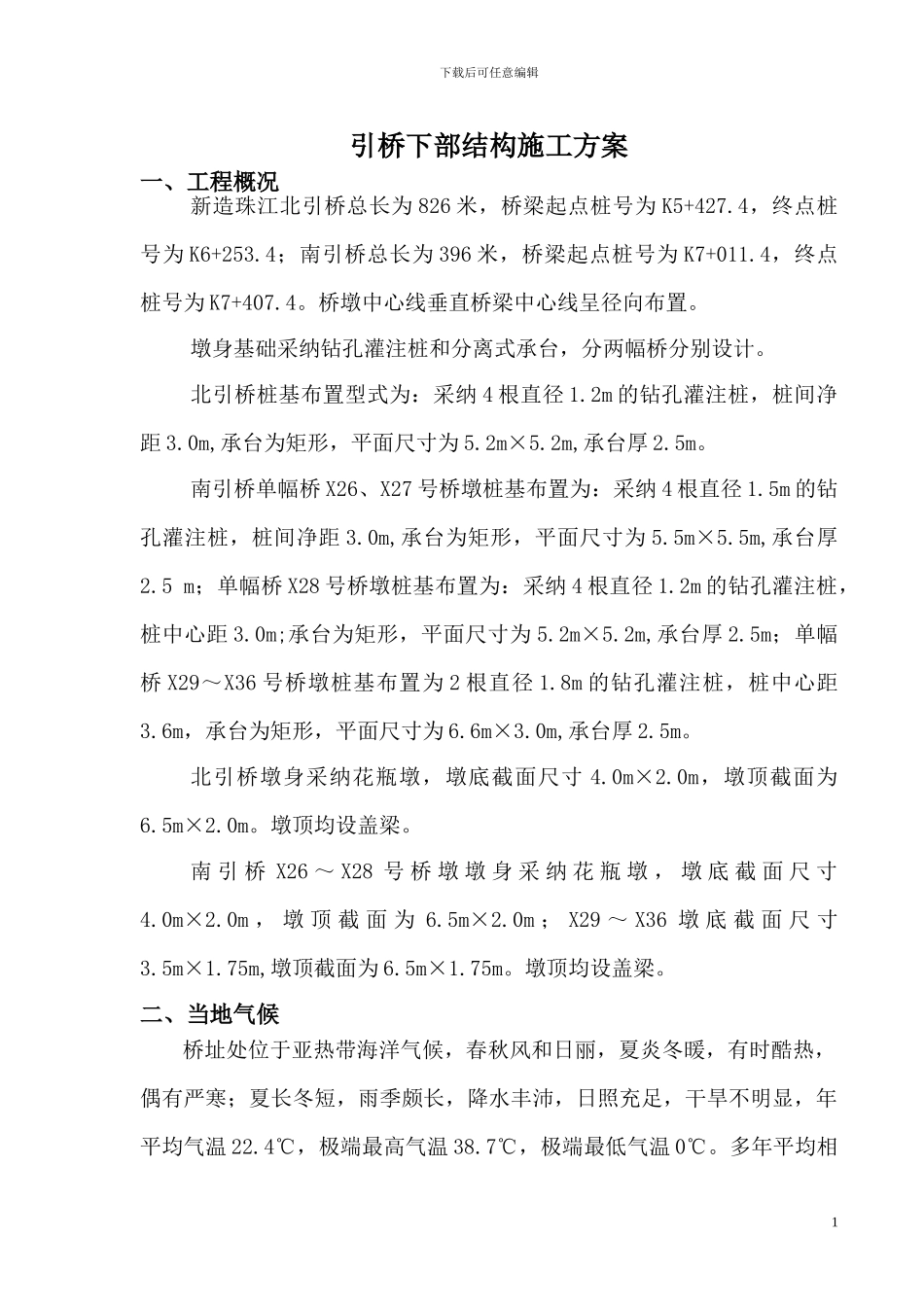

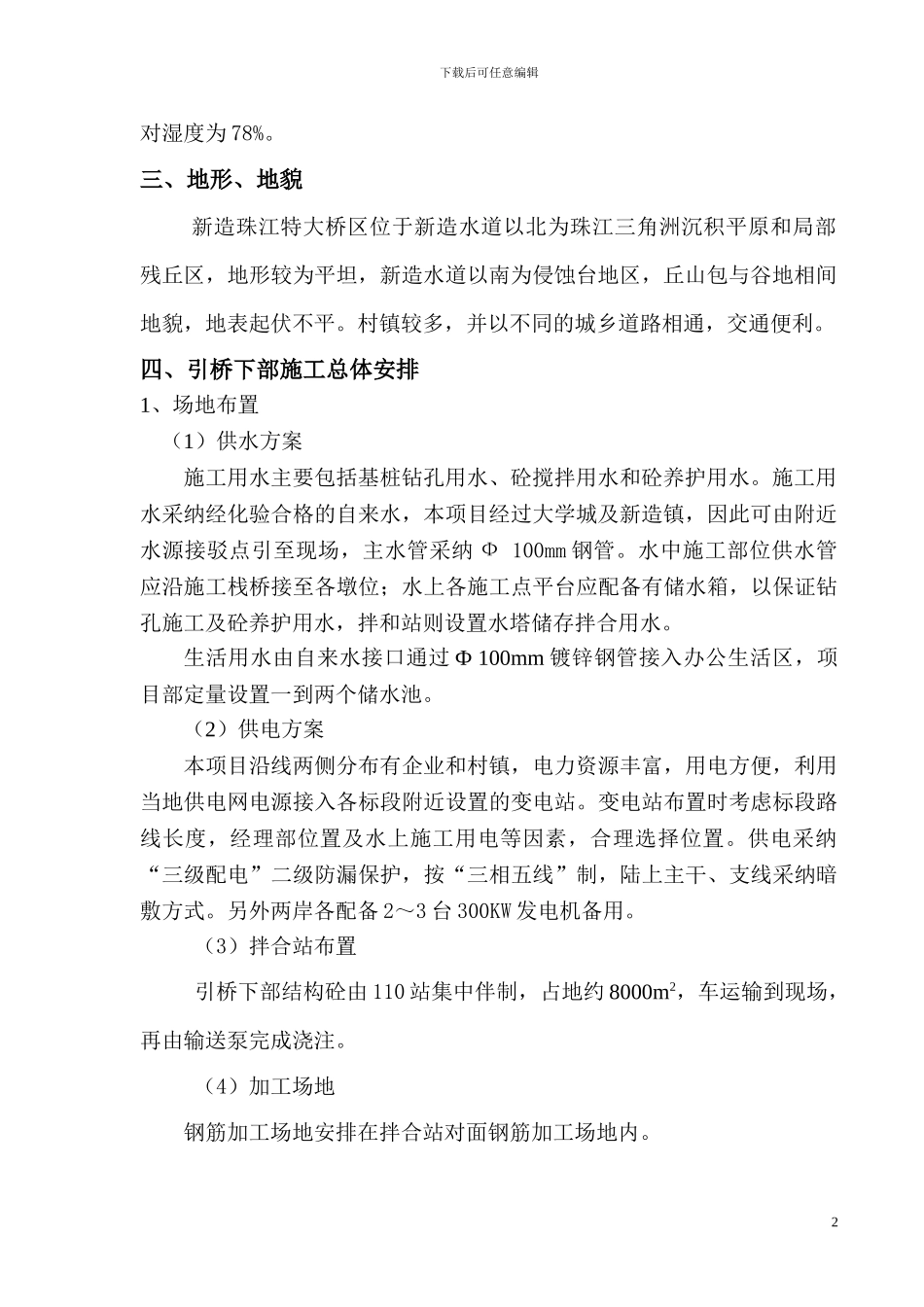

下载后可任意编辑引桥下部结构施工方案一、工程概况新造珠江北引桥总长为 826 米，桥梁起点桩号为 K5+427.4，终点桩号为 K6+253.4；南引桥总长为 396 米，桥梁起点桩号为 K7+011.4，终点桩号为 K7+407.4。桥墩中心线垂直桥梁中心线呈径向布置。墩身基础采纳钻孔灌注桩和分离式承台，分两幅桥分别设计。北引桥桩基布置型式为：采纳 4 根直径 1.2m 的钻孔灌注桩，桩间净距 3.0m,承台为矩形，平面尺寸为 5.2m×5.2m,承台厚 2.5m。南引桥单幅桥 X26、X27 号桥墩桩基布置为：采纳 4 根直径 1.5m 的钻孔灌注桩，桩间净距 3.0m,承台为矩形，平面尺寸为 5.5m×5.5m,承台厚2.5 m；单幅桥 X28 号桥墩桩基布置为：采纳 4 根直径 1.2m 的钻孔灌注桩，桩中心距 3.0m;承台为矩形，平面尺寸为 5.2m×5.2m,承台厚 2.5m；单幅桥 X29～X36 号桥墩桩基布置为 2 根直径 1.8m 的钻孔灌注桩，桩中心距3.6m，承台为矩形，平面尺寸为 6.6m×3.0m,承台厚 2.5m。北引桥墩身采纳花瓶墩，墩底截面尺寸 4.0m×2.0m，墩顶截面为6.5m×2.0m。墩顶均设盖梁。南 引 桥 X26 ～ X28 号 桥 墩 墩 身 采 纳 花 瓶 墩 ， 墩 底 截 面 尺 寸4.0m×2.0m ， 墩 顶 截 面 为 6.5m×2.0m ； X29 ～ X36 墩 底 截 面 尺 寸3.5m×1.75m,墩顶截面为 6.5m×1.75m。墩顶均设盖梁。二、当地气候 桥址处位于亚热带海洋气候，春秋风和日丽，夏炎冬暖，有时酷热，偶有严寒；夏长冬短，雨季颇长，降水丰沛，日照充足，干旱不明显，年平均气温 22.4℃，极端最高气温 38.7℃，极端最低气温 0℃。多年平均相1下载后可任意编辑对湿度为 78%。三、地形、地貌 新造珠江特大桥区位于新造水道以北为珠江三角洲沉积平原和局部残丘区，地形较为平坦，新造水道以南为侵蚀台地区，丘山包与谷地相间地貌，地表起伏不平。村镇较多，并以不同的城乡道路相通，交通便利。四、引桥下部施工总体安排1、场地布置（1）供水方案施工用水主要包括基桩钻孔用水、砼搅拌用水和砼养护用水。施工用水采纳经化验合格的自来水，本项目经过大学城及新造镇，因此可由附近水源接驳点引至现场，主水管采纳 Ф 100mm 钢管。水中施工部位供水管应沿施工栈桥接至各墩位；水上各施工点平台应配备有储水箱，以保证钻孔施工及砼养护用水，拌和站则设置水塔储存拌合用水。生活用水由自来水接口通过 Ф 100mm 镀锌钢管接入办公生活区，项目部定量...
