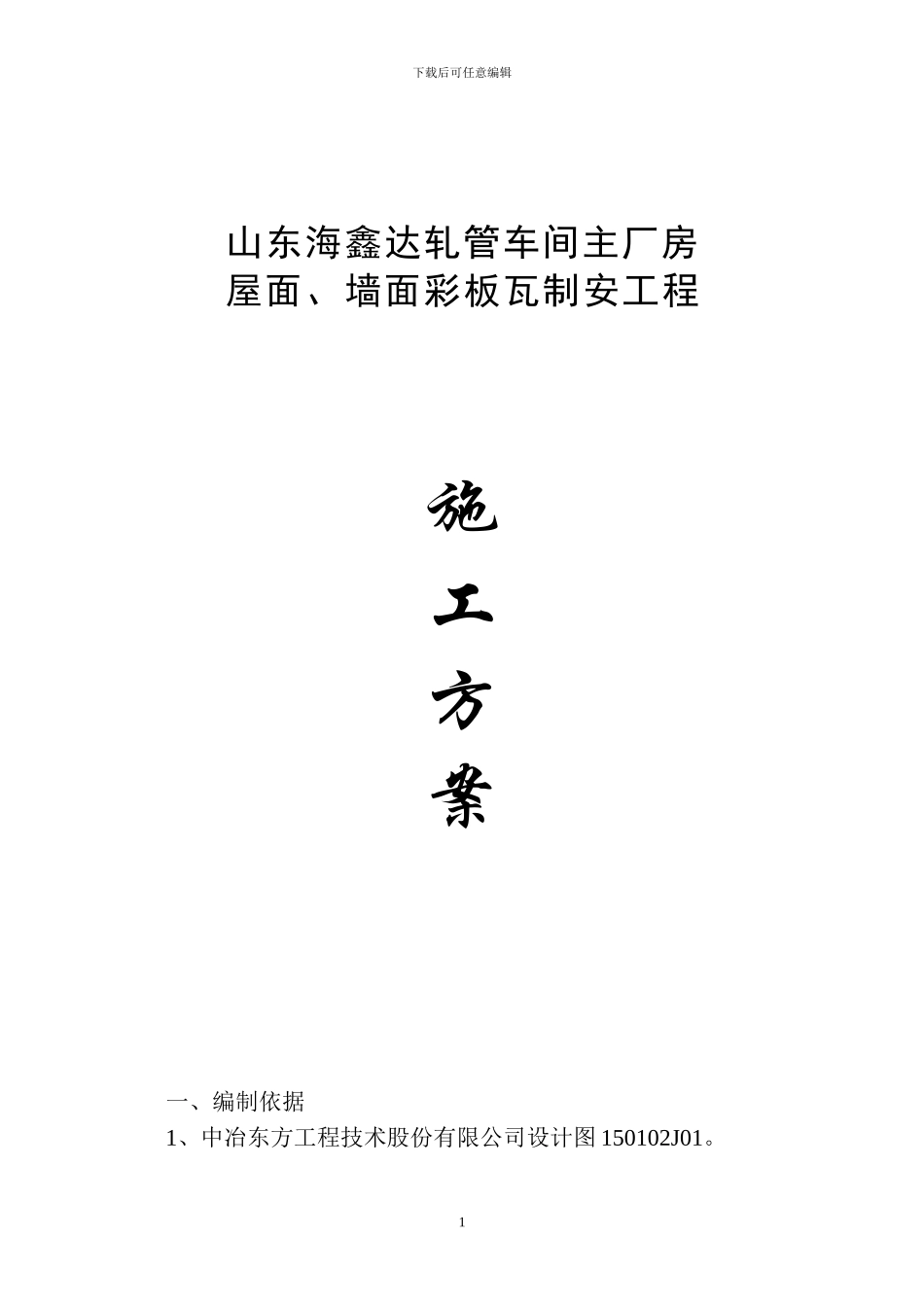

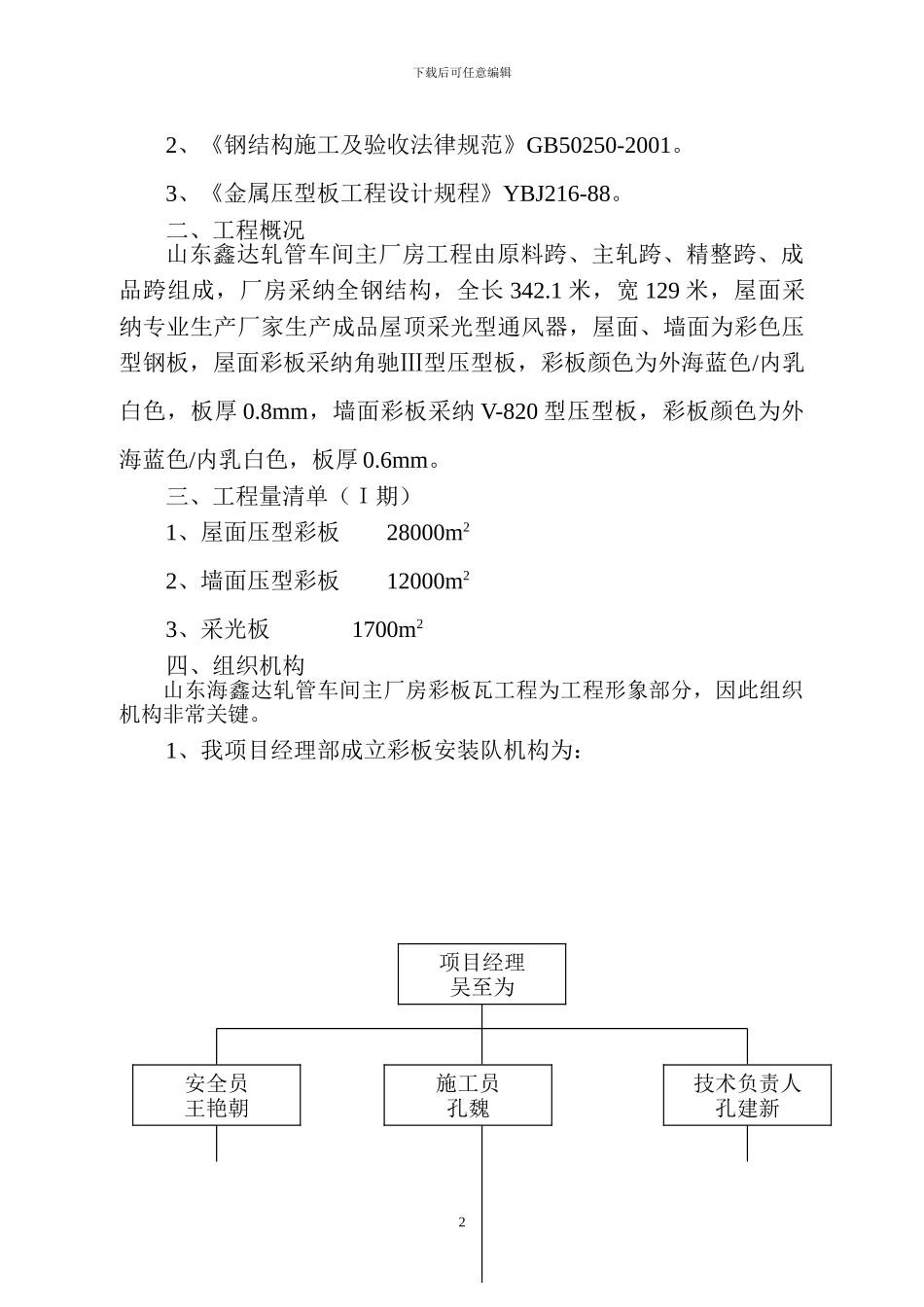

下载后可任意编辑山东海鑫达轧管车间主厂房屋面、墙面彩板瓦制安工程施工方案一、编制依据1、中冶东方工程技术股份有限公司设计图 150102J01。1下载后可任意编辑2、《钢结构施工及验收法律规范》GB50250-2001。3、《金属压型板工程设计规程》YBJ216-88。二、工程概况山东鑫达轧管车间主厂房工程由原料跨、主轧跨、精整跨、成品跨组成，厂房采纳全钢结构，全长 342.1 米，宽 129 米，屋面采纳专业生产厂家生产成品屋顶采光型通风器，屋面、墙面为彩色压型钢板，屋面彩板采纳角驰Ⅲ型压型板，彩板颜色为外海蓝色/内乳白色，板厚 0.8mm，墙面彩板采纳 V-820 型压型板，彩板颜色为外海蓝色/内乳白色，板厚 0.6mm。三、工程量清单（Ｉ期）1、屋面压型彩板 28000m22、墙面压型彩板 12000m23、采光板 1700m2四、组织机构山东海鑫达轧管车间主厂房彩板瓦工程为工程形象部分，因此组织机构非常关键。1、我项目经理部成立彩板安装队机构为：2项目经理吴至为安全员王艳朝技术负责人孔建新施工员孔魏下载后可任意编辑2、作业机构电焊工：6 人气焊工：1 人彩板安装工：30 人起重工：1 人电工：1 人油漆工：6 人辅助工：20 人五、彩板轧制根据工程实际情况，将屋面板角驰Ⅲ型轧机及墙面板 V-820 型轧机运到现场轧制，轧制厂设在现场厂房内。轧制前，必须做好以下工作：1、平整好场地，清除障碍物；2、熟悉图纸，组织图纸自审，对专业施工人员进行技术交底；3、原材料进场应有生产厂的质量证明书并报监理验收合格方可轧制；4、彩板轧制成型后，应对其几何尺寸进行检验，检查基板有无裂纹，油漆是否剥落掉漆，必须符合 YBJ216-88 要求。5、彩板成型后，应按材质、板型规格分别叠置堆放，用木枋垫好，堆放不得过多，并注意成品保护。六、彩板安装3安装班长熊发文制作班长刘 高现场保卫黄国安下载后可任意编辑1、安装顺序：彩板安装应先安装屋面板后安装墙面板，屋面板安装从 1 线开始安装。2、安装前应做好准备工作1）根据彩板吊装计划检查吊车行走路线，必要时应在 50 吨吊车行走区域内铺设路基板，确保吊车行走。2）应先对施工作业人员进行技术交底，与上道工序做好交接工作，并及时复查上道工序合格后才进行下道工序准备。3）安装压型板应逆主导风向铺放，连接件要成一条线，泛水、包角要按设计要求及法律规范施工。3、屋面板安装方案屋面板安装与钢结构同步，具体安装程序为：1）在已中交屋面檩条上，先根据角驰Ⅲ型屋面板尺寸弹线...
