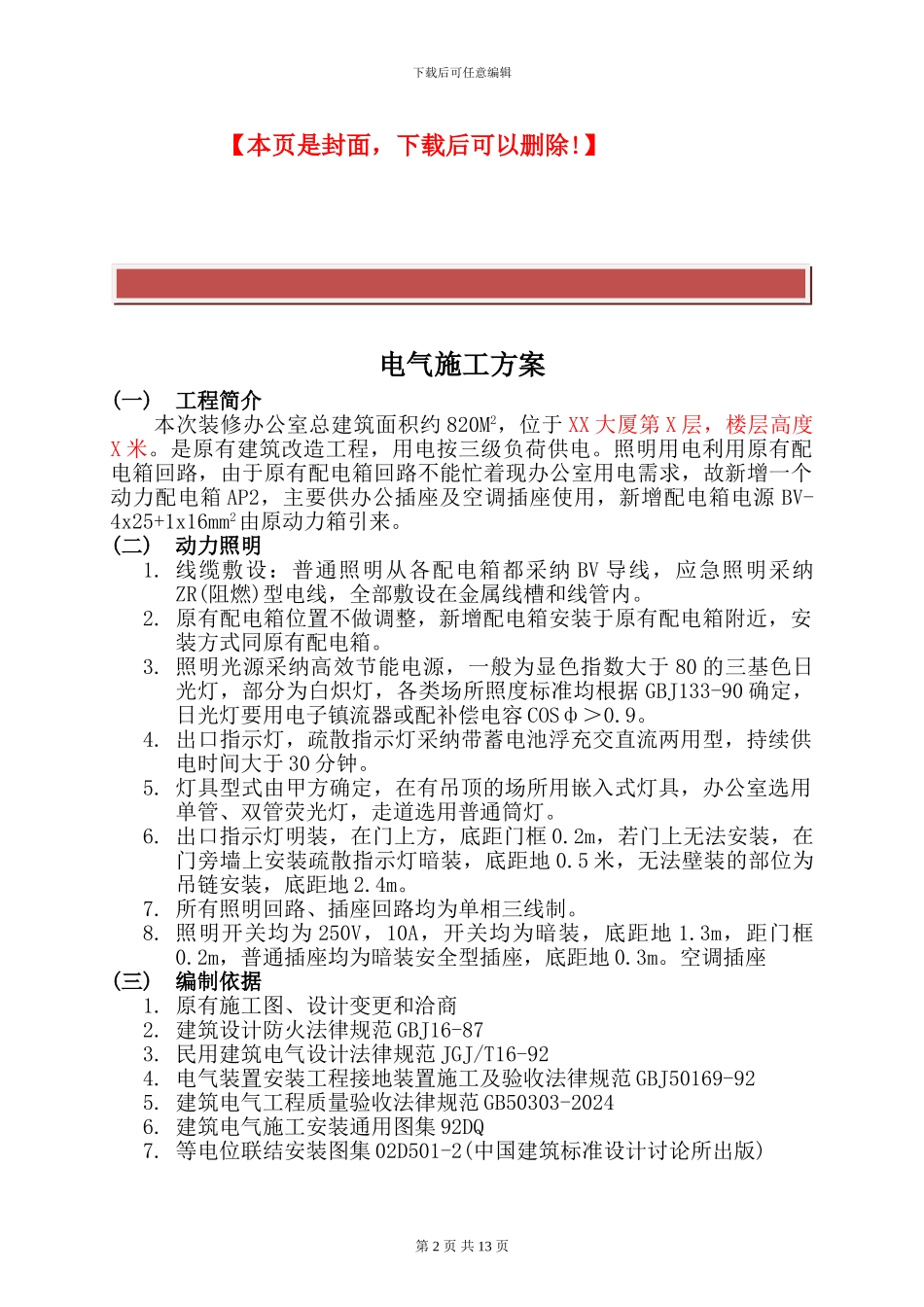

下载后可任意编辑 精品文档下载 第 1 页 共 13 页最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】电气施工方案(一)工程简介本次装修办公室总建筑面积约 820M2，位于 XX 大厦第 X 层，楼层高度X 米。是原有建筑改造工程，用电按三级负荷供电。照明用电利用原有配电箱回路，由于原有配电箱回路不能忙着现办公室用电需求，故新增一个动力配电箱 AP2，主要供办公插座及空调插座使用，新增配电箱电源 BV-4x25+1x16mm2由原动力箱引来。(二)动力照明1. 线缆敷设：普通照明从各配电箱都采纳 BV 导线，应急照明采纳ZR(阻燃)型电线，全部敷设在金属线槽和线管内。2. 原有配电箱位置不做调整，新增配电箱安装于原有配电箱附近，安装方式同原有配电箱。3. 照明光源采纳高效节能电源，一般为显色指数大于 80 的三基色日光灯，部分为白炽灯，各类场所照度标准均根据 GBJ133-90 确定，日光灯要用电子镇流器或配补偿电容 COSф＞0.9。4. 出口指示灯，疏散指示灯采纳带蓄电池浮充交直流两用型，持续供电时间大于 30 分钟。5. 灯具型式由甲方确定，在有吊顶的场所用嵌入式灯具，办公室选用单管、双管荧光灯，走道选用普通筒灯。6. 出口指示灯明装，在门上方，底距门框 0.2m，若门上无法安装，在门旁墙上安装疏散指示灯暗装，底距地 0.5 米，无法壁装的部位为吊链安装，底距地 2.4m。7. 所有照明回路、插座回路均为单相三线制。8. 照明开关均为 250V，10A，开关均为暗装，底距地 1.3m，距门框0.2m，普通插座均为暗装安全型插座，底距地 0.3m。空调插座(三)编制依据1. 原有施工图、设计变更和洽商2. 建筑设计防火法律规范 GBJ16-873. 民用建筑电气设计法律规范 JGJ/T16-924. 电气装置安装工程接地装置施工及验收法律规范 GBJ50169-925. 建筑电气工程质量验收法律规范 GB50303-20246. 建筑电气施工安装通用图集 92DQ7. 等电位联结安装图集 02D501-2(中国建筑标准设计讨论所出版)第 2 页 共 13 页下载后可任意编辑(四)主要施工机具电气工程施工机具、检测设备一览表序号名称规格单位数量1电焊机BX – 200-500台12砂轮切割机300 型台13电锤25B把154手电钻1613把205液压弯管器LWG2-10B台16手动弯管器G20-G25台107接地电阻摇表只18绝缘摇表只19机械压端子钳1.5~ 35MM2台110液压端子钳16~240MM2台211钳形电流表只2(五)线槽安装1. 线槽安装应按图纸要求先行放线，...
