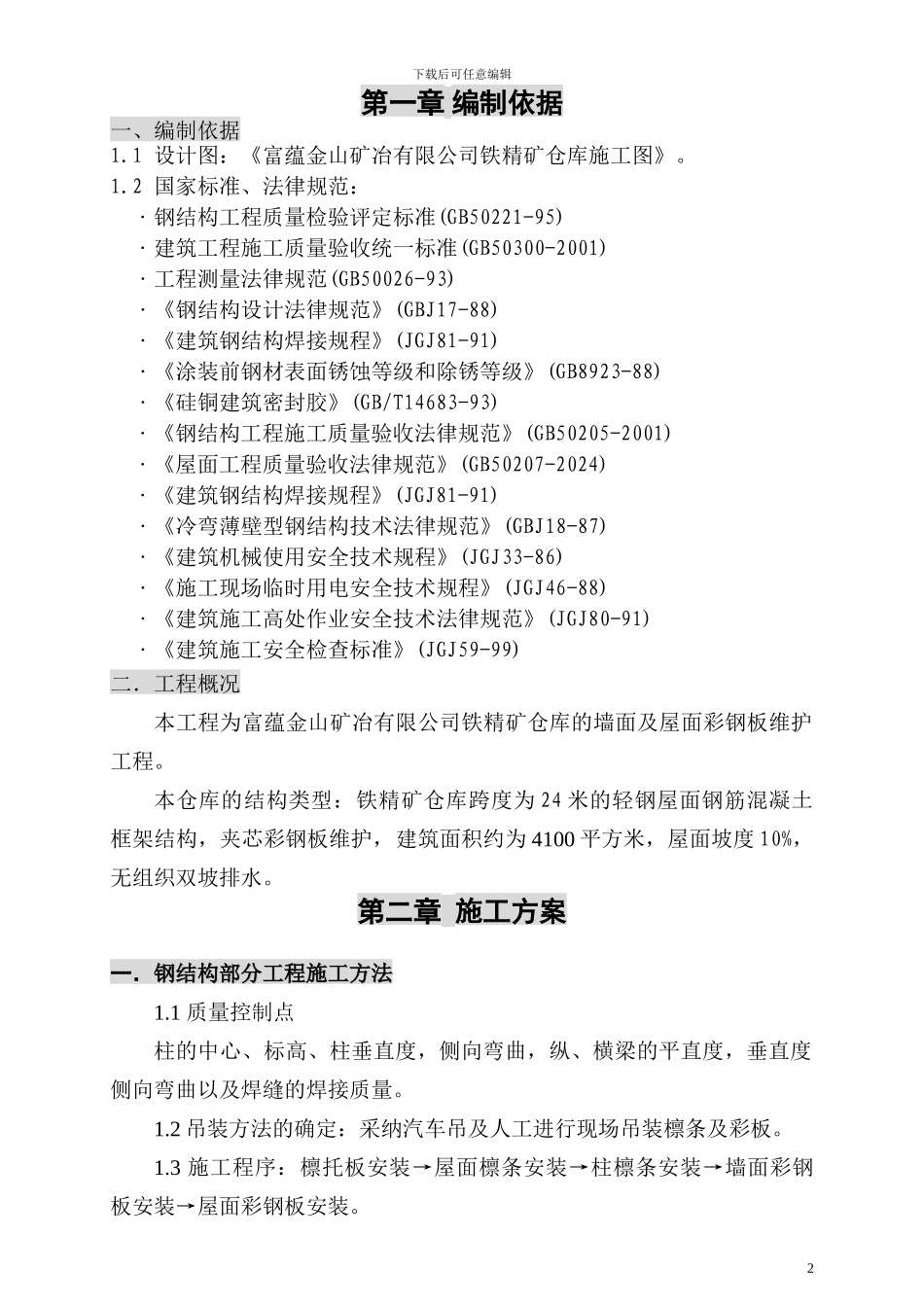

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】1最新资料，word 文档，可以自由编辑！！下载后可任意编辑第一章 编制依据一、编制依据 1.1 设计图：《富蕴金山矿冶有限公司铁精矿仓库施工图》。1.2 国家标准、法律规范：·钢结构工程质量检验评定标准(GB50221-95)·建筑工程施工质量验收统一标准(GB50300-2001)·工程测量法律规范(GB50026-93)·《钢结构设计法律规范》(GBJ17-88)·《建筑钢结构焊接规程》(JGJ81-91)·《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88)·《硅铜建筑密封胶》(GB/T14683-93)·《钢结构工程施工质量验收法律规范》(GB50205-2001)·《屋面工程质量验收法律规范》(GB50207-2024)·《建筑钢结构焊接规程》(JGJ81-91)·《冷弯薄壁型钢结构技术法律规范》(GBJ18-87)·《建筑机械使用安全技术规程》(JGJ33-86)·《施工现场临时用电安全技术规程》(JGJ46-88)·《建筑施工高处作业安全技术法律规范》(JGJ80-91)·《建筑施工安全检查标准》(JGJ59-99) 二．工程概况 本工程为富蕴金山矿冶有限公司铁精矿仓库的墙面及屋面彩钢板维护工程。本仓库的结构类型：铁精矿仓库跨度为 24 米的轻钢屋面钢筋混凝土框架结构，夹芯彩钢板维护，建筑面积约为 4100 平方米，屋面坡度 10%，无组织双坡排水。第二章 施工方案一．钢结构部分工程施工方法钢结构部分工程施工方法1.1 质量控制点柱的中心、标高、柱垂直度，侧向弯曲，纵、横梁的平直度，垂直度侧向弯曲以及焊缝的焊接质量。1.2 吊装方法的确定：采纳汽车吊及人工进行现场吊装檩条及彩板。1.3 施工程序：檩托板安装→屋面檩条安装→柱檩条安装→墙面彩钢板安装→屋面彩钢板安装。2下载后可任意编辑1.4 做施工前的准备工作1.5 施工现场按施工组织设计进行统一安排布置、对参加施工人员进行技术交底和安全交底。1.6 屋面安装：檩托、檩条及连杆安装完毕后，安装层面压型板，屋面压型板安装应符合设计的有关规定，固定点必须设于波峰上且外侧螺母下必须加垫橡胶垫圈，并拧紧螺母，以防漏水。1.8 墙体系统安装工艺流程：墙面檩托焊接→檩条安装→系杆连接→彩钢板安装。1.9 墙面檩托安装前，先按图纸放出一道檩托的位置、标高、核实无误后，进行焊接。1.10 檩条、系杆安装完毕，补漆后，安装压型板，安装彩钢板时，由下往上安装，搭接长度及搭接宽度应符合设计、法律规范要求。二、二、 屋墙面彩色钢板系统分部工程施工方案屋墙面彩色钢板系统分...
