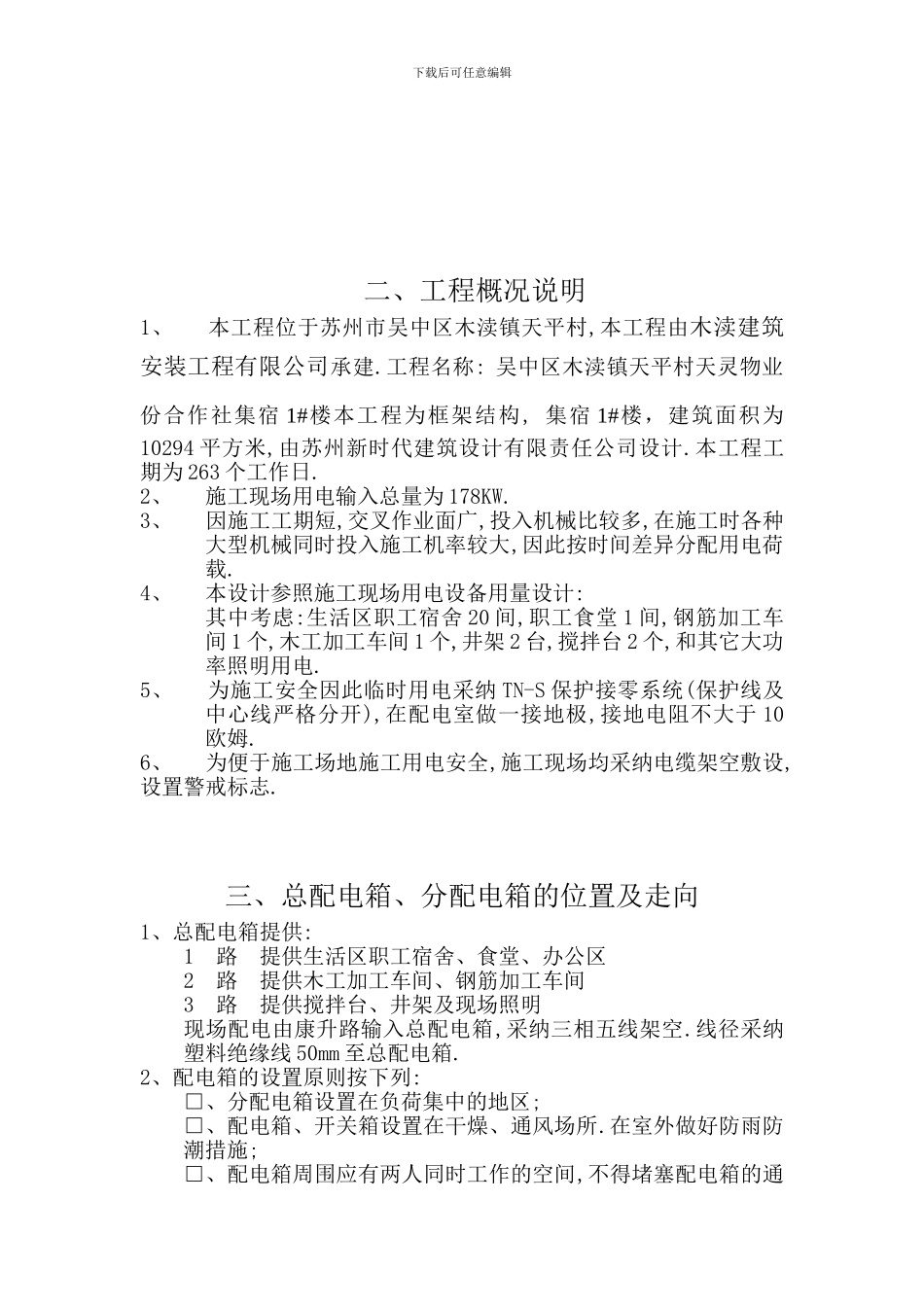

下载后可任意编辑吴中区木渎镇天平村天灵物业股份合作社集宿 1#楼（专项施工方案）施工用电木渎建筑安装工程有限公司2024 年 6 月 21 日目录一、 编制依据二、 工程概况说明三、 总配电箱、分配电箱位置及走向四、 负荷计算五、 导线截面及电器类型六、 安全用电技术措施七、 电工操作证复印件下载后可任意编辑一、编制依据1、《吴中区木渎镇天平村天灵物业股份合作社集宿 1#楼施工组织设计》2、《电器设计手册》3、《施工现场临时用电安全法律规范》4、《JGJ50204 建筑施工安全检查标准》5、《施工现场的施工特点》下载后可任意编辑二、工程概况说明1、 本工程位于苏州市吴中区木渎镇天平村,本工程由木渎建筑安装工程有限公司承建.工程名称: 吴中区木渎镇天平村天灵物业份合作社集宿 1#楼本工程为框架结构, 集宿 1#楼，建筑面积为10294 平方米,由苏州新时代建筑设计有限责任公司设计.本工程工期为 263 个工作日.2、 施工现场用电输入总量为 178KW.3、 因施工工期短,交叉作业面广,投入机械比较多,在施工时各种大型机械同时投入施工机率较大,因此按时间差异分配用电荷载.4、 本设计参照施工现场用电设备用量设计:其中考虑:生活区职工宿舍 20 间,职工食堂 1 间,钢筋加工车间 1 个,木工加工车间 1 个,井架 2 台,搅拌台 2 个,和其它大功率照明用电.5、 为施工安全因此临时用电采纳 TN-S 保护接零系统(保护线及中心线严格分开),在配电室做一接地极,接地电阻不大于 10欧姆.6、 为便于施工场地施工用电安全,施工现场均采纳电缆架空敷设,设置警戒标志.三、总配电箱、分配电箱的位置及走向1、总配电箱提供:1 路 提供生活区职工宿舍、食堂、办公区2 路 提供木工加工车间、钢筋加工车间 3 路 提供搅拌台、井架及现场照明现场配电由康升路输入总配电箱,采纳三相五线架空.线径采纳塑料绝缘线 50mm 至总配电箱.2、配电箱的设置原则按下列:□、分配电箱设置在负荷集中的地区;□、配电箱、开关箱设置在干燥、通风场所.在室外做好防雨防潮措施;□、配电箱周围应有两人同时工作的空间,不得堵塞配电箱的通下载后可任意编辑道;□、不应设在防碍行走、运输的地区和管沟上;□、固定配电箱、开关箱下边距地面的垂直距离不小于 1.3 米;□、分配电箱位置详见施工用电平面布置图.四、负荷计算一、施工用电量计算: 根据投入施工现场主要用电设备功率: P 机=85KW P 焊=130KVA 取 K 机=0.7 取 K 焊=0.6 COS...
