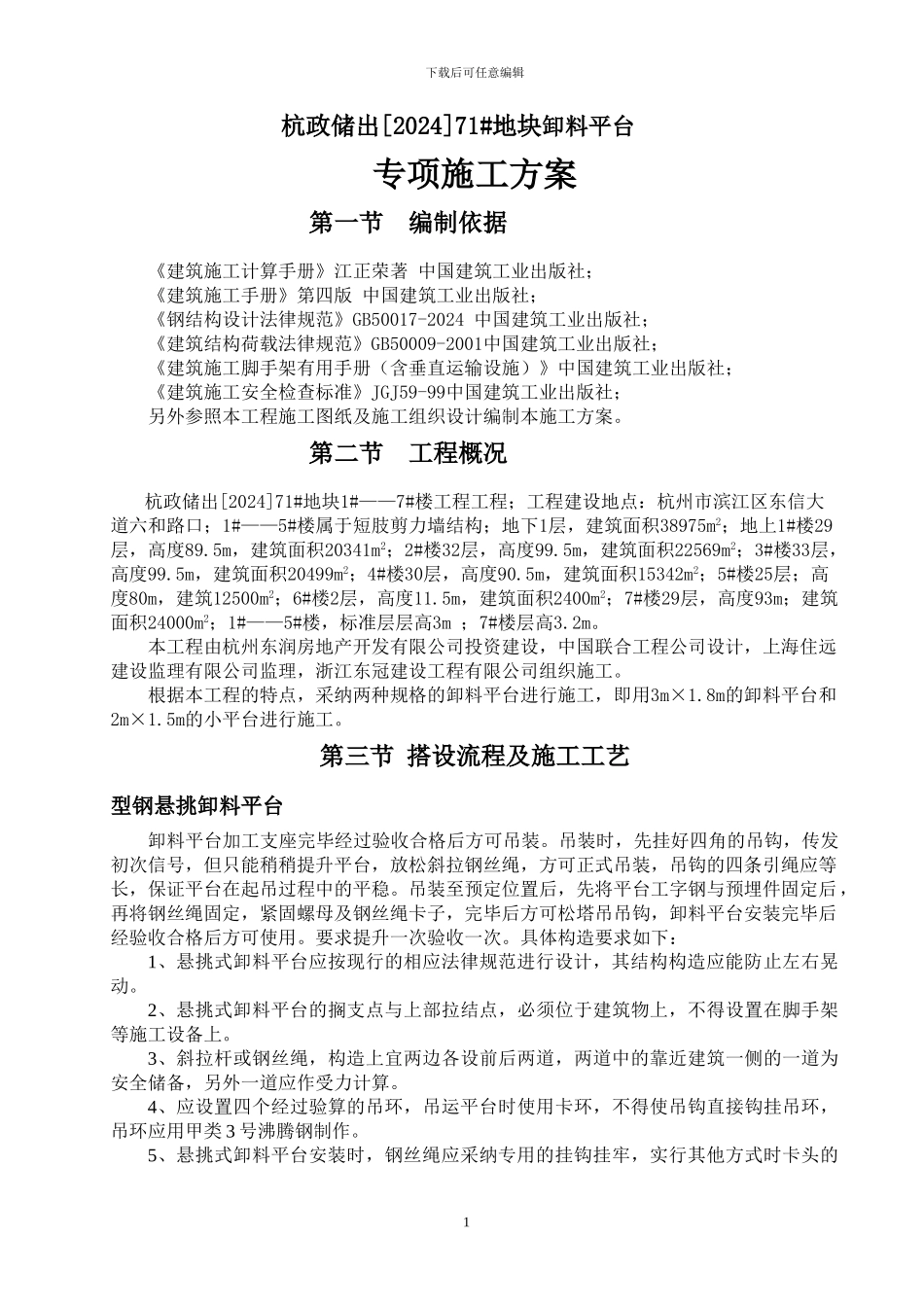

下载后可任意编辑 杭政储出[2024]71#地块卸料平台专项施工方案 第一节 编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社； 《钢结构设计法律规范》GB50017-2024 中国建筑工业出版社； 《建筑结构荷载法律规范》GB50009-2001中国建筑工业出版社； 《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。 第二节 工程概况 杭政储出[2024]71#地块1#——7#楼工程工程；工程建设地点：杭州市滨江区东信大道六和路口；1#——5#楼属于短肢剪力墙结构；地下1层，建筑面积38975m2；地上1#楼29层，高度89.5m，建筑面积20341m2；2#楼32层，高度99.5m，建筑面积22569m2；3#楼33层，高度99.5m，建筑面积20499m2；4#楼30层，高度90.5m，建筑面积15342m2；5#楼25层；高度80m，建筑12500m2；6#楼2层，高度11.5m，建筑面积2400m2；7#楼29层，高度93m；建筑面积24000m2；1#——5#楼，标准层层高3m ；7#楼层高3.2m。本工程由杭州东润房地产开发有限公司投资建设，中国联合工程公司设计，上海住远建设监理有限公司监理，浙江东冠建设工程有限公司组织施工。根据本工程的特点，采纳两种规格的卸料平台进行施工，即用3m×1.8m的卸料平台和2m×1.5m的小平台进行施工。第三节 搭设流程及施工工艺型钢悬挑卸料平台卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下：1、悬挑式卸料平台应按现行的相应法律规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类 3 号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采纳专用的挂钩挂牢...
