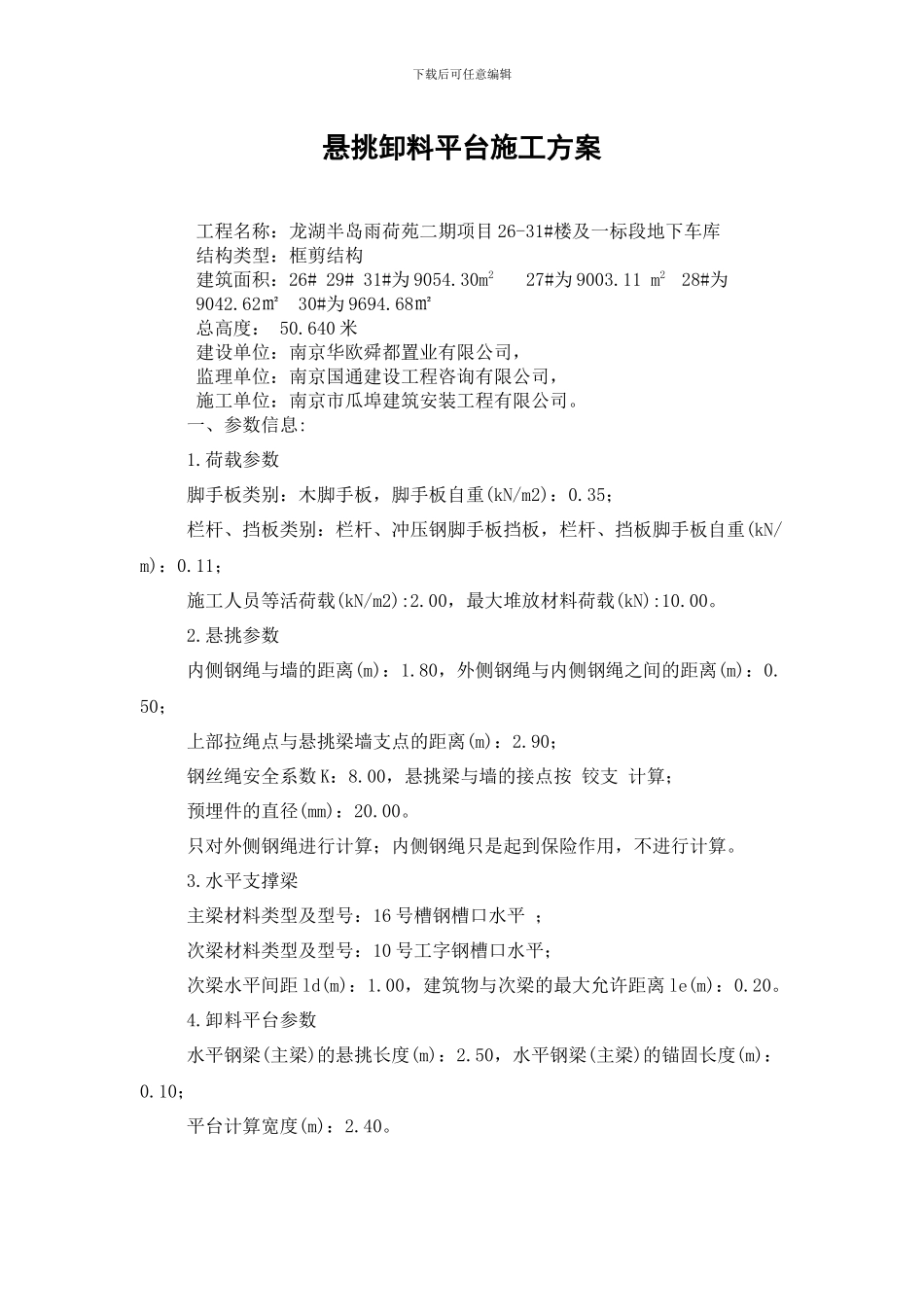

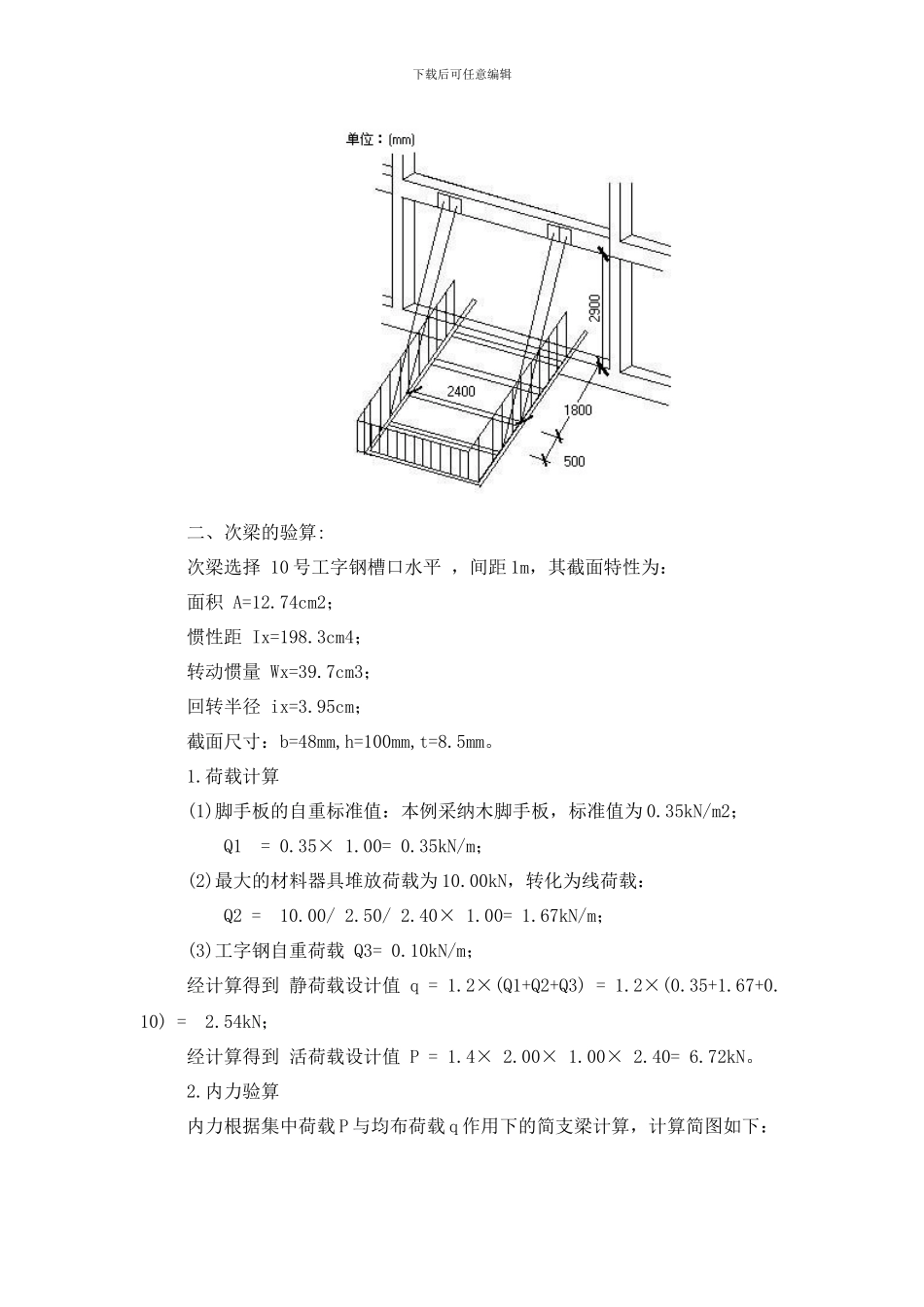

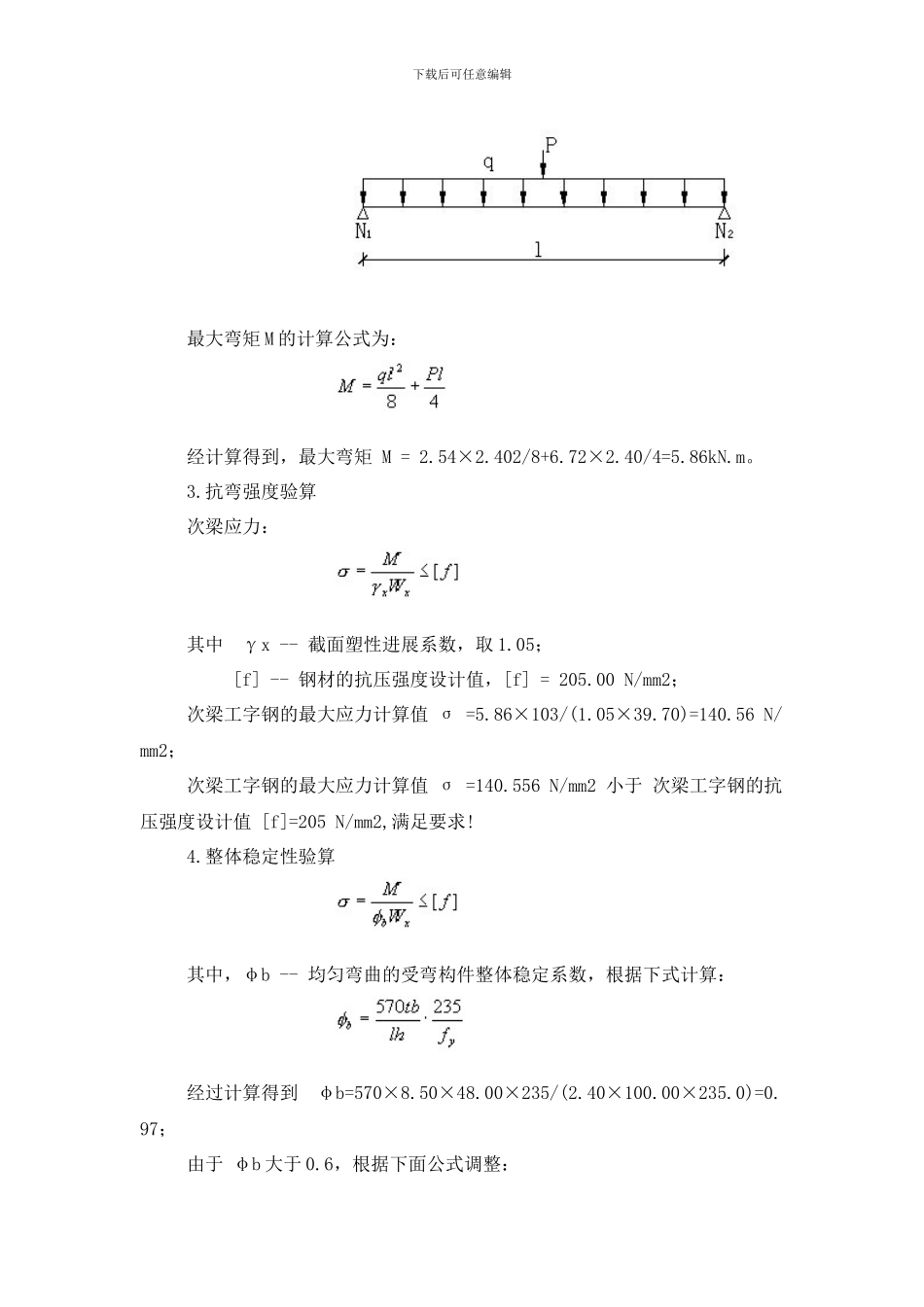

下载后可任意编辑悬挑卸料平台施工方案工程名称:龙湖半岛雨荷苑二期项目 26-31#楼及一标段地下车库 结构类型:框剪结构 建筑面积:26# 29# 31#为 9054.30m2 27#为 9003.11 m2 28#为9042.62㎡ 30#为 9694.68㎡总高度: 50.640 米建设单位:南京华欧舜都置业有限公司,监理单位:南京国通建设工程咨询有限公司,施工单位:南京市瓜埠建筑安装工程有限公司。一、参数信息:1.荷载参数脚手板类别:木脚手板,脚手板自重(kN/m2):0.35;栏杆、挡板类别:栏杆、冲压钢脚手板挡板,栏杆、挡板脚手板自重(kN/m):0.11;施工人员等活荷载(kN/m2):2.00,最大堆放材料荷载(kN):10.00。2.悬挑参数内侧钢绳与墙的距离(m):1.80,外侧钢绳与内侧钢绳之间的距离(m):0.50;上部拉绳点与悬挑梁墙支点的距离(m):2.90;钢丝绳安全系数 K:8.00,悬挑梁与墙的接点按 铰支 计算;预埋件的直径(mm):20.00。只对外侧钢绳进行计算;内侧钢绳只是起到保险作用,不进行计算。3.水平支撑梁主梁材料类型及型号:16 号槽钢槽口水平 ;次梁材料类型及型号:10 号工字钢槽口水平;次梁水平间距 ld(m):1.00,建筑物与次梁的最大允许距离 le(m):0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m):2.50,水平钢梁(主梁)的锚固长度(m):0.10;平台计算宽度(m):2.40。下载后可任意编辑 二、次梁的验算:次梁选择 10 号工字钢槽口水平 ,间距 1m,其截面特性为:面积 A=12.74cm2;惯性距 Ix=198.3cm4;转动惯量 Wx=39.7cm3;回转半径 ix=3.95cm;截面尺寸:b=48mm,h=100mm,t=8.5mm。1.荷载计算(1)脚手板的自重标准值:本例采纳木脚手板,标准值为 0.35kN/m2; Q1 = 0.35× 1.00= 0.35kN/m;(2)最大的材料器具堆放荷载为 10.00kN,转化为线荷载: Q2 = 10.00/ 2.50/ 2.40× 1.00= 1.67kN/m;(3)工字钢自重荷载 Q3= 0.10kN/m;经计算得到 静荷载设计值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.35+1.67+0.10) = 2.54kN;经计算得到 活荷载设计值 P = 1.4× 2.00× 1.00× 2.40= 6.72kN。2.内力验算内力根据集中荷载 P 与均布荷载 q 作用下的简支梁计算,计算简图如下:下载后可任意编辑 最大弯矩 M 的计算公式为: 经计算得到,最大弯矩 M = 2.54×2.402/8+6.72×2.40/4=5.86kN.m。 3.抗弯强度验算次梁应力: 其中 γx -- 截面塑性进展系数,取 1.05; [f] -- 钢材的抗压强度设计值,[f] = 205.00 N/m...
