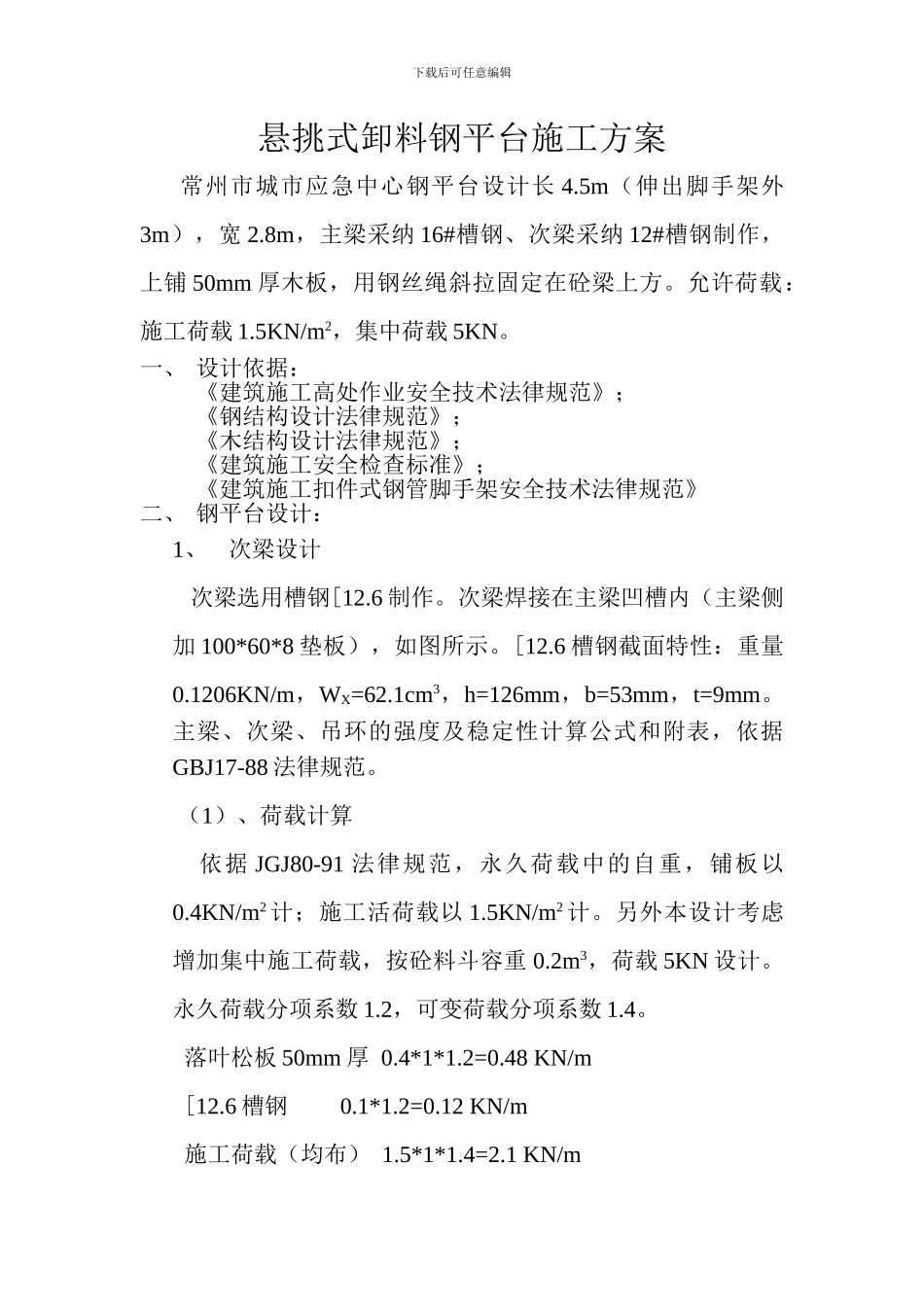

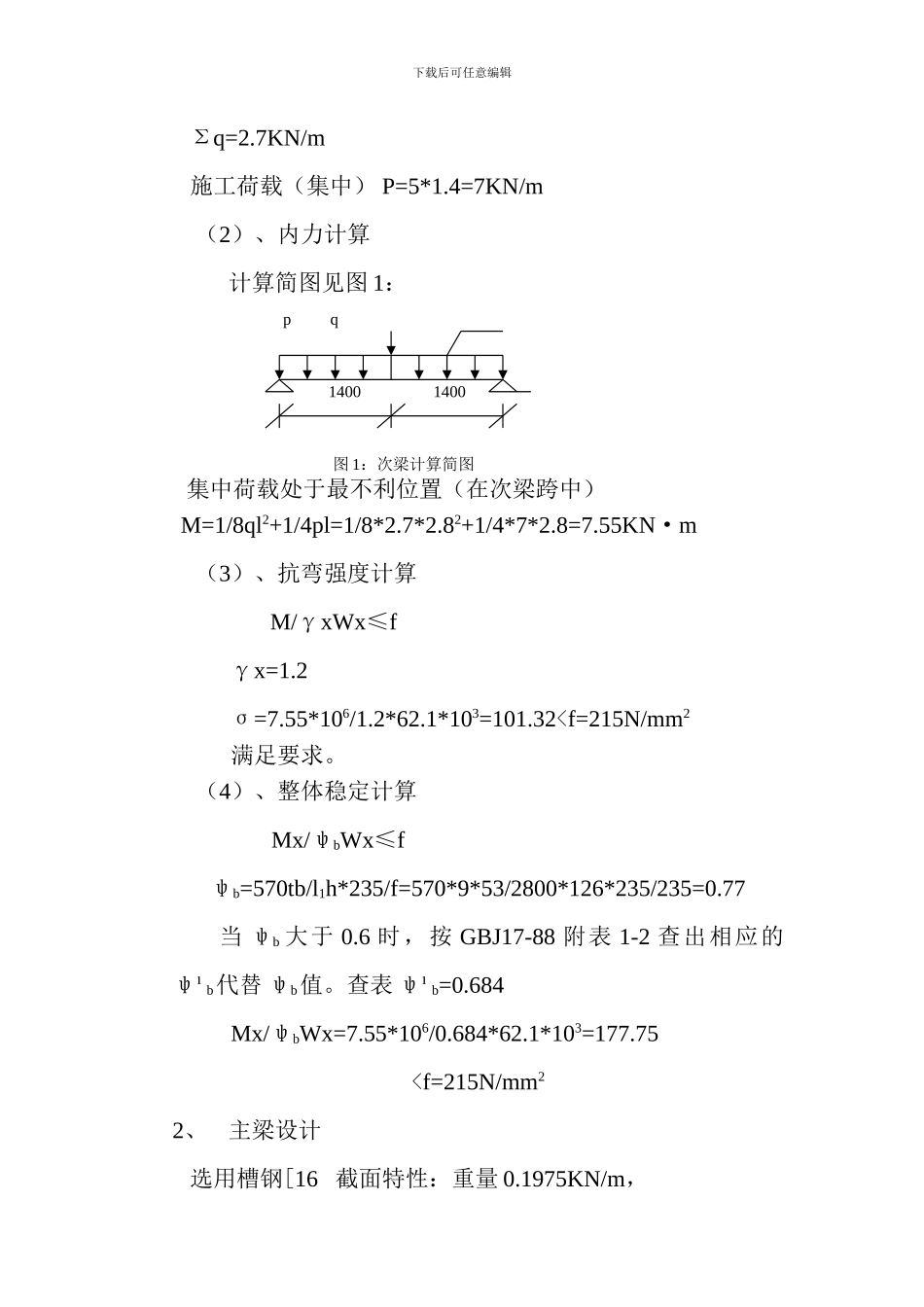

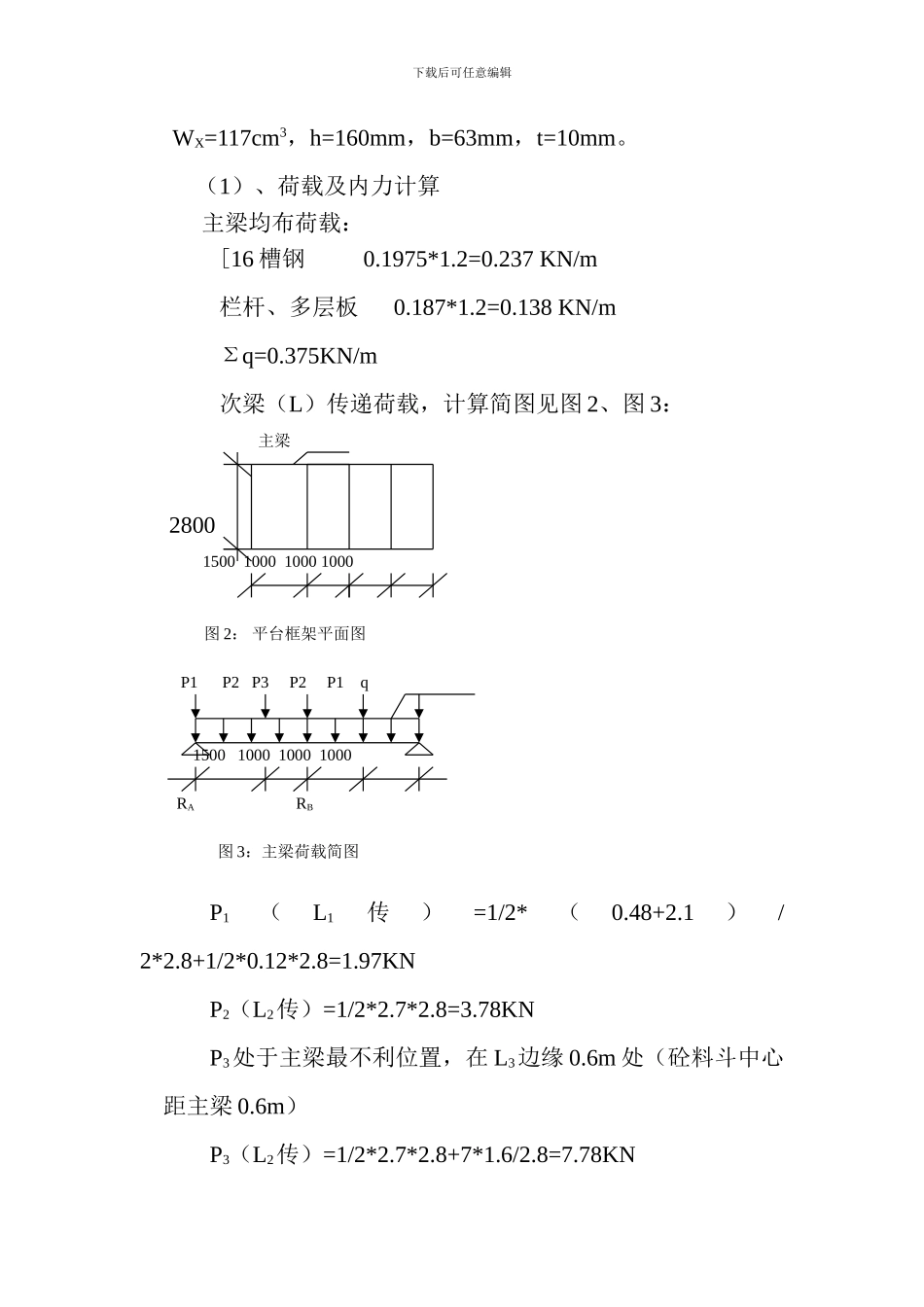

下载后可任意编辑悬挑式卸料钢平台施工方案 常州市城市应急中心钢平台设计长 4.5m(伸出脚手架外3m),宽 2.8m,主梁采纳 16#槽钢、次梁采纳 12#槽钢制作,上铺 50mm 厚木板,用钢丝绳斜拉固定在砼梁上方。允许荷载:施工荷载 1.5KN/m2,集中荷载 5KN。一、 设计依据:《建筑施工高处作业安全技术法律规范》;《钢结构设计法律规范》;《木结构设计法律规范》;《建筑施工安全检查标准》;《建筑施工扣件式钢管脚手架安全技术法律规范》二、 钢平台设计:1、次梁设计 次梁选用槽钢[12.6 制作。次梁焊接在主梁凹槽内(主梁侧加 100*60*8 垫板),如图所示。[12.6 槽钢截面特性:重量0.1206KN/m,WX=62.1cm3,h=126mm,b=53mm,t=9mm。主梁、次梁、吊环的强度及稳定性计算公式和附表,依据GBJ17-88 法律规范。 (1)、荷载计算 依据 JGJ80-91 法律规范,永久荷载中的自重,铺板以0.4KN/m2 计;施工活荷载以 1.5KN/m2 计。另外本设计考虑增加集中施工荷载,按砼料斗容重 0.2m3,荷载 5KN 设计。永久荷载分项系数 1.2,可变荷载分项系数 1.4。 落叶松板 50mm 厚 0.4*1*1.2=0.48 KN/m [12.6 槽钢 0.1*1.2=0.12 KN/m 施工荷载(均布) 1.5*1*1.4=2.1 KN/m下载后可任意编辑 Σq=2.7KN/m 施工荷载(集中) P=5*1.4=7KN/m(2)、内力计算计算简图见图 1: p q 14001400 图 1:次梁计算简图 集中荷载处于最不利位置(在次梁跨中) M=1/8ql2+1/4pl=1/8*2.7*2.82+1/4*7*2.8=7.55KN·m (3)、抗弯强度计算 M/γxWx≤fγx=1.2σ=7.55*106/1.2*62.1*103=101.32
