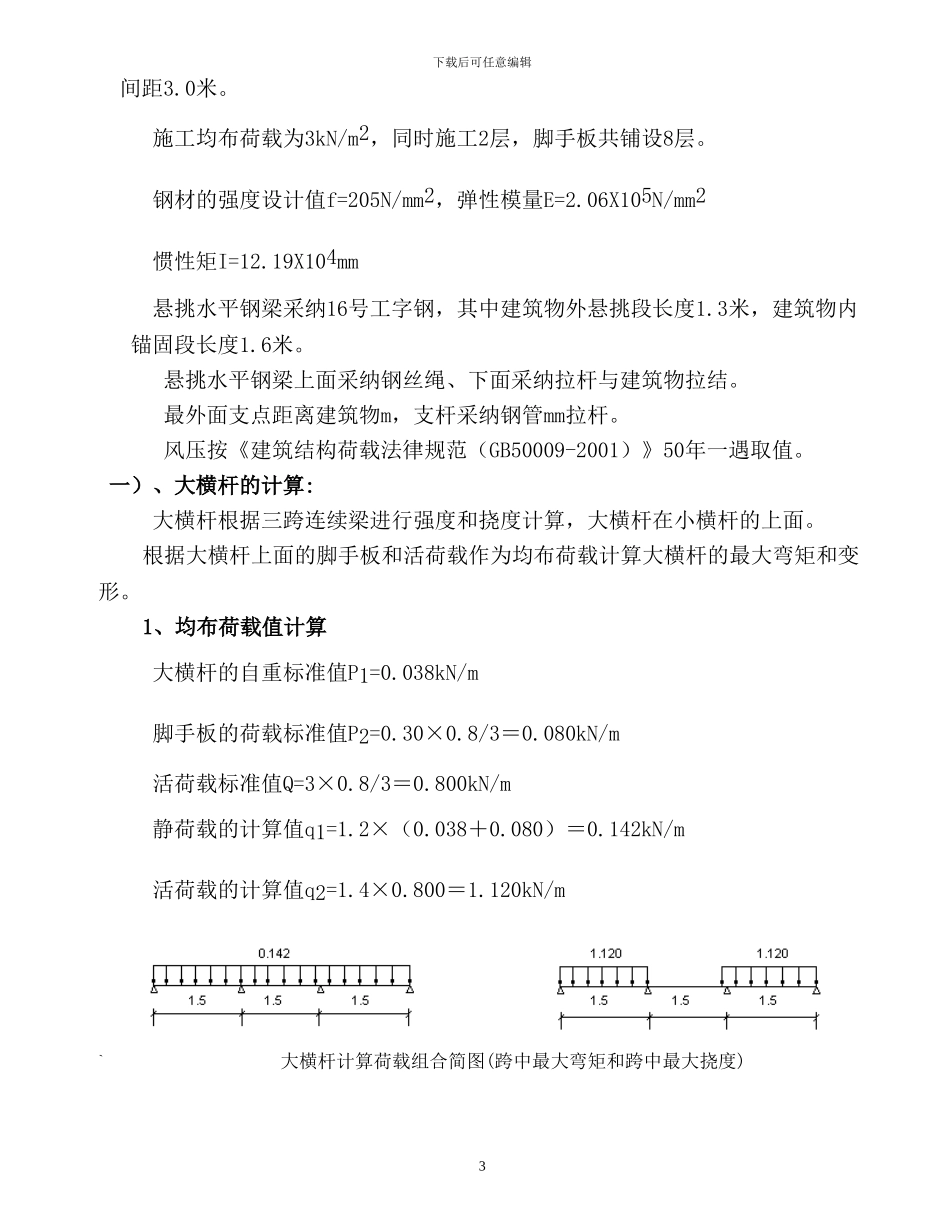

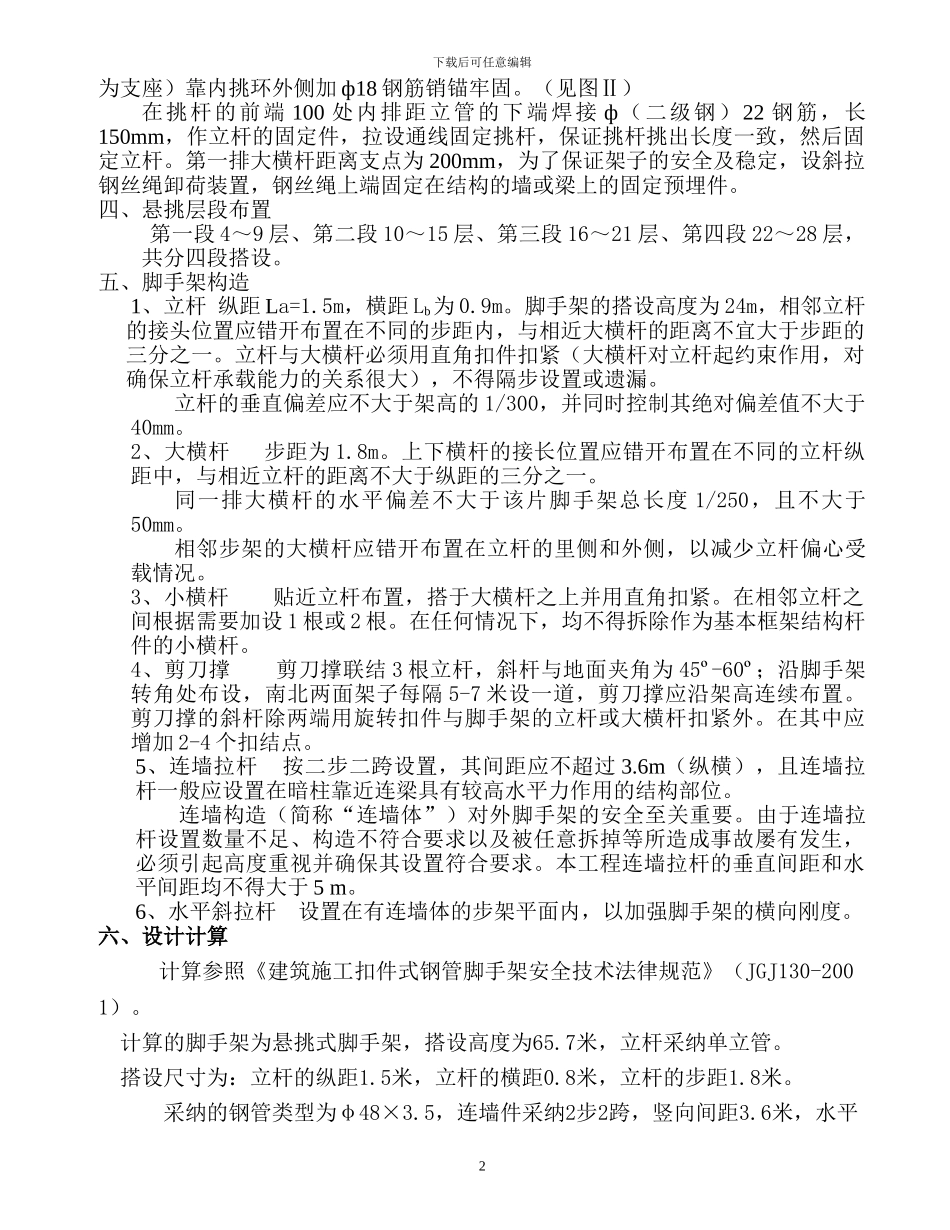

下载后可任意编辑悬挑式外墙脚手架施工方案一、工程概况简介本工程位于长江路与代庄路交叉口，地下一层，地上二十八层，地面以上为住宅，建筑面积 19776.63㎡，建筑物总高 75.90 米，结构形式为钢筋混凝土剪力墙结构，设计使用年限为 50 年，抗震设防烈度为 7 度，本工程建筑防火分类为一类，建筑耐火等级地上为一级，地下为一级。±0.00 以下施工周期较长，不能及时回填土，而主体结构工程又必须立即进行，否则将影响工期。根据其工程特点 ，将采纳悬挑式外墙脚手架（每层悬挑高度不超过 20 米）。二、材料要求1．脚手架全部采纳 ф48～51 钢管，壁厚 3～3.5㎜，无严重绣 蚀、弯曲、压扁或裂纹的钢管。用于立杆、大横杆和斜杆的钢管长度以 4—6.5m 为宜。一般重量在 25㎏以内，适合人工操作。用于小横杆钢管长度以 1.5—2.3m 为宜，以适应脚手架的宽度要求。作为脚手架使用的杆件钢管必须进行防锈处理.即对购进的钢管先行除锈,然后涂防锈漆一道和面漆二道。2．钢管连接用的扣件必须是合格的玛钢扣件，应有出厂合格证明，符合建设部 1985 年颁布的《钢管脚手架扣件标准》（JGJZZ—85）的要求，发现有脆裂、变形，滑丝的禁止使用。扣件及其附件（T 型螺栓、螺母、垫圈）的技术要求如下： 1）铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其他影响使用性能的铸造缺陷；并应将影响外观质量的粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除洁净。 2）扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。 3）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm。 4）当扣件夹紧钢管时，开口处的最小距离应小于 5mm。 5）扣件表面应进行防锈处理。3、所用挑杆为 16#工字钢，长度 4.5m、3.5m、3m 三种，卸荷使用 ф14（6*37）b钢丝绳。4、脚手板 扣件式脚手架的作业层面可根据所用脚手板的支撑要求设置横向平杆，本工程使用竹笆作为脚手板。 对脚手板的技术要求为： 1）脚手板的厚度为 50mm，宽度为 250~300mm，重量不大于 30kg。 2）确保材质符合规定。 3）不得有超过允许的变形和缺陷。三 外脚手架搭设方法 1．外墙脚手架搭设方法立杆纵观距 1.5m，立杆排距 0.8m，小横杆间距 0.9m，大横杆步距 0.9m，大横杆内侧步距 1.8m，小横杆间距 0.9m，内排立杆距墙 0.4m，小横杆里端距墙 0.3m。（详见图Ⅰ）立杆与主体拉接，按 2 步 3 跨设置，拉接点均设置在框架柱或剪立墙予留洞上，...
