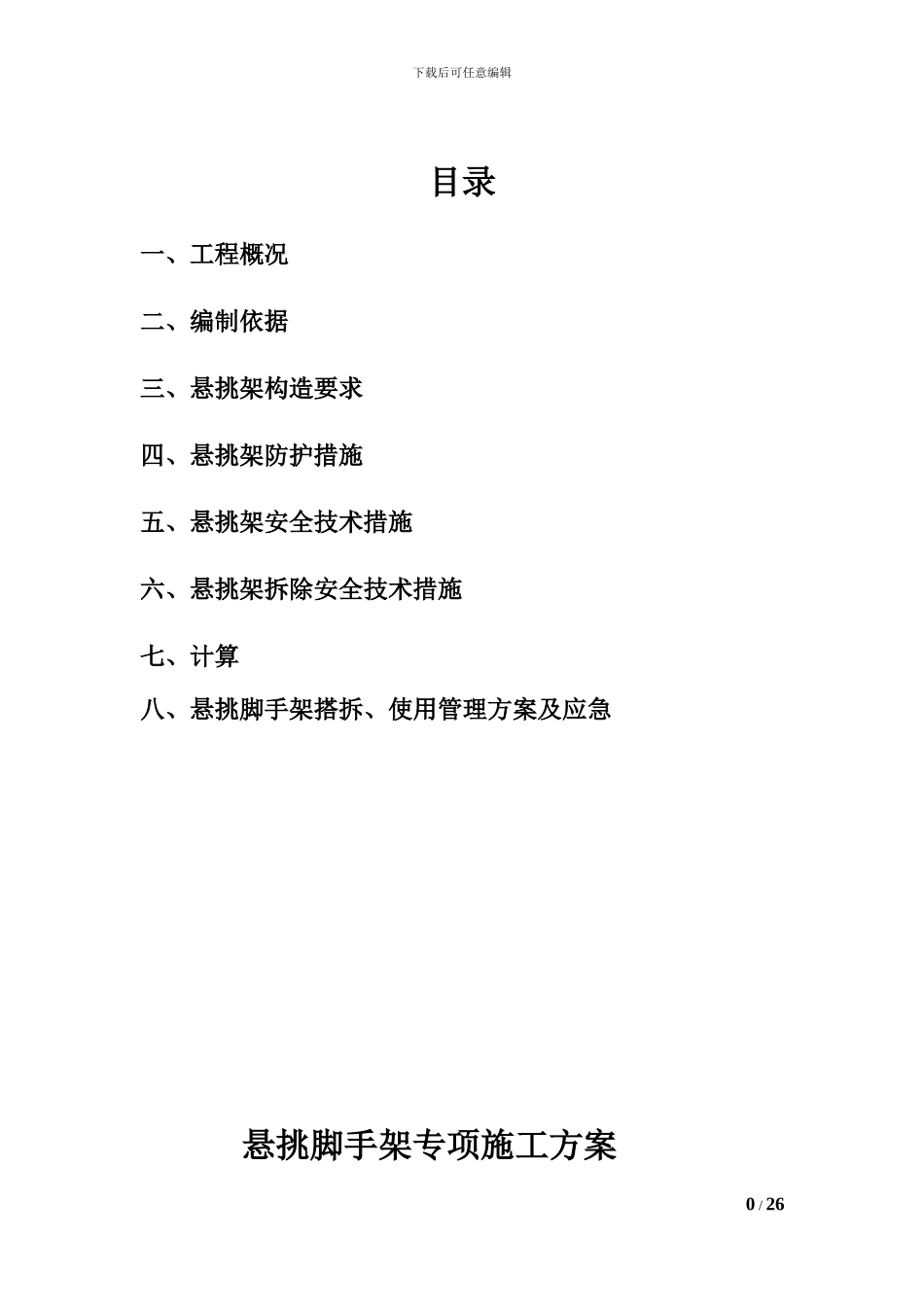

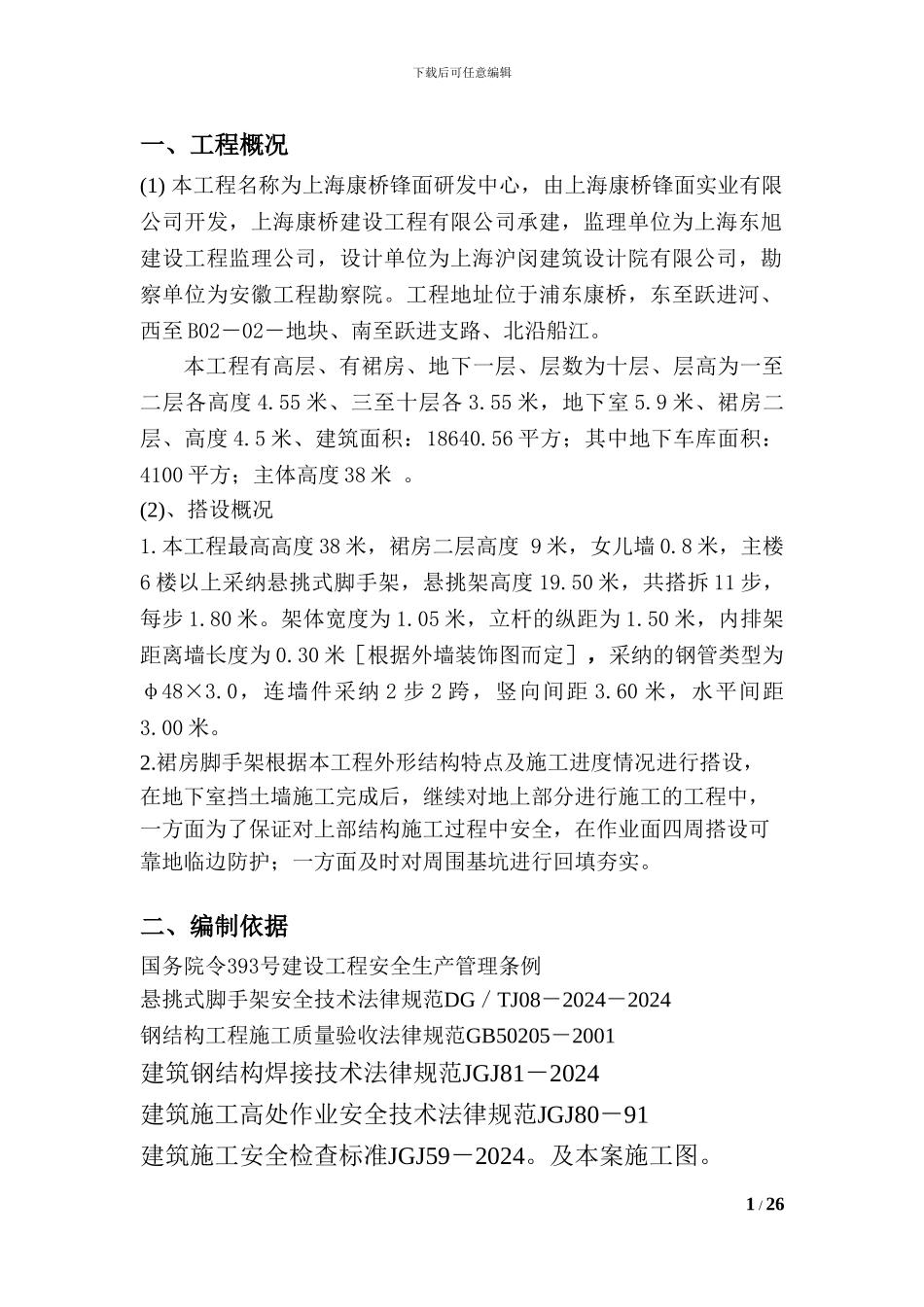

下载后可任意编辑目录一、工程概况二、编制依据三、悬挑架构造要求四、悬挑架防护措施五、悬挑架安全技术措施六、悬挑架拆除安全技术措施七、计算八、悬挑脚手架搭拆、使用管理方案及应急悬挑脚手架专项施工方案 0 / 26下载后可任意编辑一、工程概况(1) 本工程名称为上海康桥锋面研发中心，由上海康桥锋面实业有限公司开发，上海康桥建设工程有限公司承建，监理单位为上海东旭建设工程监理公司，设计单位为上海沪闵建筑设计院有限公司，勘察单位为安徽工程勘察院。工程地址位于浦东康桥，东至跃进河、西至 B02－02－地块、南至跃进支路、北沿船江。本工程有高层、有裙房、地下一层、层数为十层、层高为一至二层各高度 4.55 米、三至十层各 3.55 米，地下室 5.9 米、裙房二层、高度 4.5 米、建筑面积：18640.56 平方；其中地下车库面积：4100 平方；主体高度 38 米 。(2)、搭设概况1.本工程最高高度 38 米，裙房二层高度 9 米，女儿墙 0.8 米，主楼6 楼以上采纳悬挑式脚手架，悬挑架高度 19.50 米，共搭拆 11 步，每步 1.80 米。架体宽度为 1.05 米，立杆的纵距为 1.50 米，内排架距离墙长度为 0.30 米［根据外墙装饰图而定］，采纳的钢管类型为φ48×3.0，连墙件采纳 2 步 2 跨，竖向间距 3.60 米，水平间距3.00 米。2.裙房脚手架根据本工程外形结构特点及施工进度情况进行搭设，在地下室挡土墙施工完成后，继续对地上部分进行施工的工程中，一方面为了保证对上部结构施工过程中安全，在作业面四周搭设可靠地临边防护；一方面及时对周围基坑进行回填夯实。二、编制依据国务院令393号建设工程安全生产管理条例悬挑式脚手架安全技术法律规范DG／TJ08－2024－2024钢结构工程施工质量验收法律规范GB50205－2001建筑钢结构焊接技术法律规范JGJ81－2024建筑施工高处作业安全技术法律规范JGJ80－91建筑施工安全检查标准JGJ59－2024。及本案施工图。 1 / 26下载后可任意编辑三、悬挑架构造要求1. 工字钢长4米锚固2.5米内中用300＊120＊12铁板2块每块用16mm双螺杆固定，铁板锚固2块间距800mm工字钢与铁板锚固末端间100mm工字钢向外墙申出1.5米，内立杆与墙间距300mm，外立杆与工字钢末端间距100mm，工字钢设置与钢管内径相应的凸榫使立杆牢牢固定。在墙角转弯处工字钢外端下口与下层墙面预埋铁用12mm槽钢焊接增加支撑。2. 采纳[18cm型 工字钢，自重为180N/m，搭设高度H=20.m,立杆横距b(架宽)＝1.0m,立杆...
