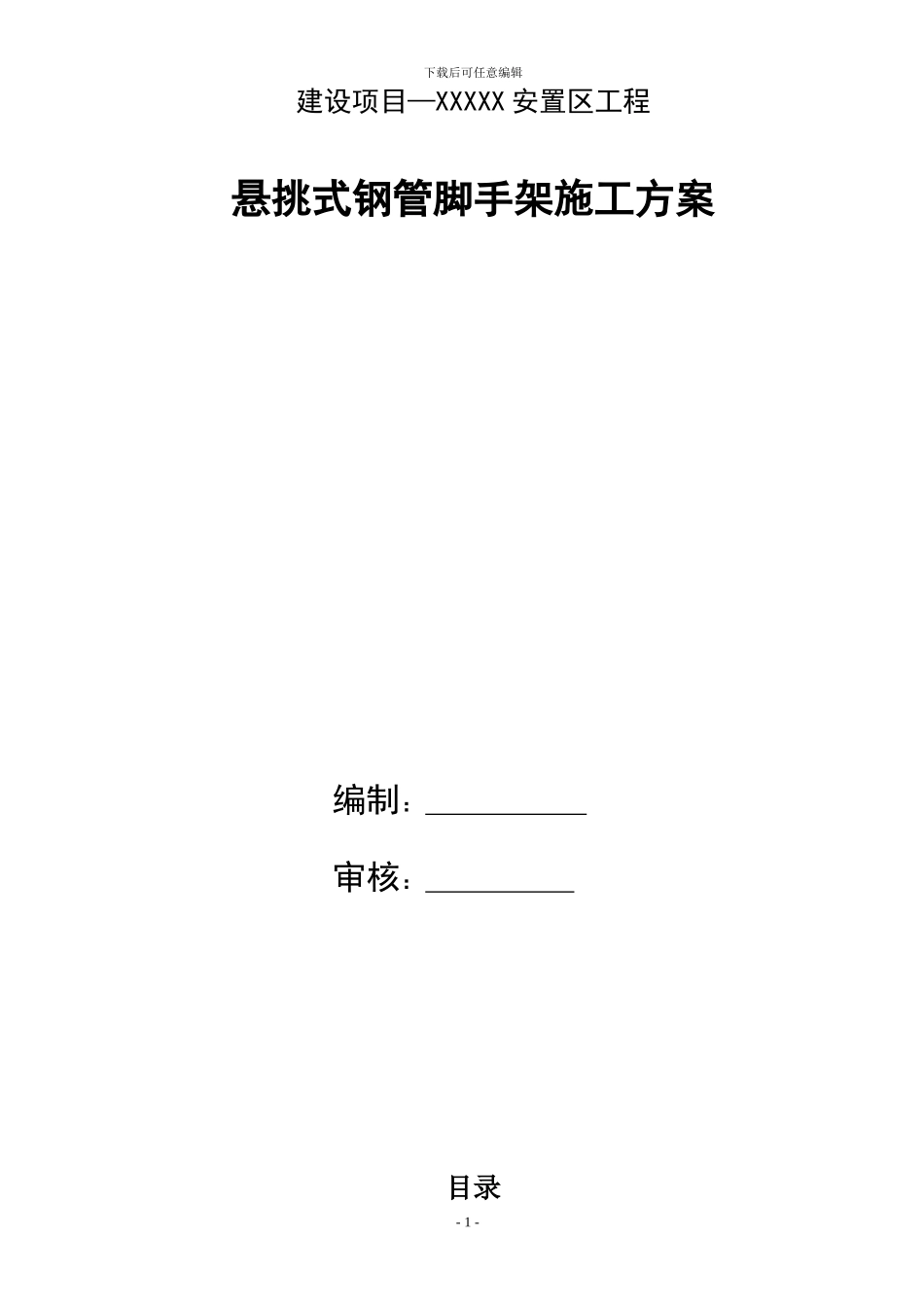

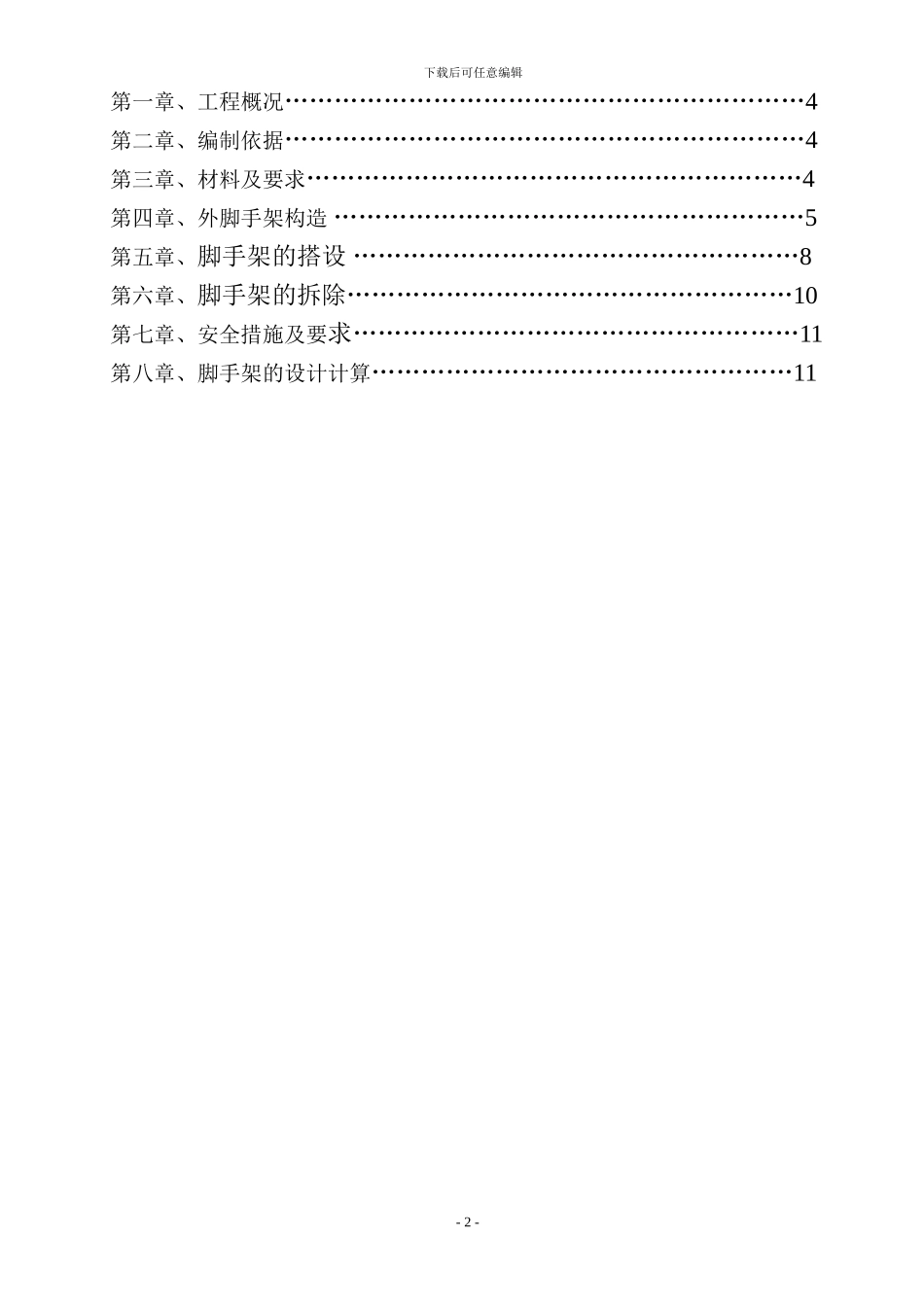

下载后可任意编辑建设项目—XXXXX 安置区工程悬挑式钢管脚手架施工方案编制： 审核： 目录 - 1 -下载后可任意编辑第一章、工程概况………………………………………………………4第二章、编制依据………………………………………………………4第三章、材料及要求……………………………………………………4第四章、外脚手架构造 …………………………………………………5第五章、脚手架的搭设 ………………………………………………8第六章、脚手架的拆除………………………………………………10第七章、安全措施及要求………………………………………………11第八章、脚手架的设计计算……………………………………………11 - 2 -下载后可任意编辑第一章 工程概况本工程位于惠水县，为惠水县 XX。1#、2#、3#、8#楼建筑地上层数 19 层，地下室 1层，4#～7#楼建筑地上层数 6 层，地下室 1 层，9 #～13#楼建筑地上层数 7 层。建筑面积约 65933.6㎡, 1#、2#楼建筑物总高度 64.2M，3#、8#楼建筑物总高度 63.95M，4#～7#楼建筑物总高度,22.00M，9#～13#楼建筑物总高度 21.60M.1#～8#楼建地下室为地下车库，一至三层为社区用房及商业用房，其余为住宅；9#～13#楼一层为商业用房，其余为住宅。本工程外脚手架搭设拟采纳悬挑式钢管脚手架，同时采纳钢丝绳卸荷。脚手架沿高度方向采纳一次沿四周满搭设的方式，搭设高度至塔楼檐口再加上 1.5m。从七层面开始进行外挑架搭设，每六层一挑。每施工段塔楼搭设高度为 18 米，卸荷位置分别为：分别在第七层、十三楼面卸荷一次。第二章 编制依据1、《JGJ130-2001—建筑施工扣件式钢管脚手架安全法律规范 》2、施工图纸第三章 材料及要求1、钢管钢管采纳外径为 48mm，壁厚 3.5mm，其材质应采纳国家现行标准的要求。弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于 25kg（6m 长）。钢管上严禁打孔。2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。脚手架采纳的扣件，在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。3、钢丝绳钢丝绳选用 6×19φ14.0 光面钢丝绳，断股、锈蚀严重的钢丝绳不得使用。4、脚手板脚手板采纳毛竹脚手板。 - 3 -下载后可任意编辑5、安全网安全网采纳密目式安全网。第四章 外脚手架构造1、立杆纵向间距 1500mm，横向间距 1200mm、900mm（用于 A 座有阳台立面），内排立杆距离建筑物的距离为 30...
