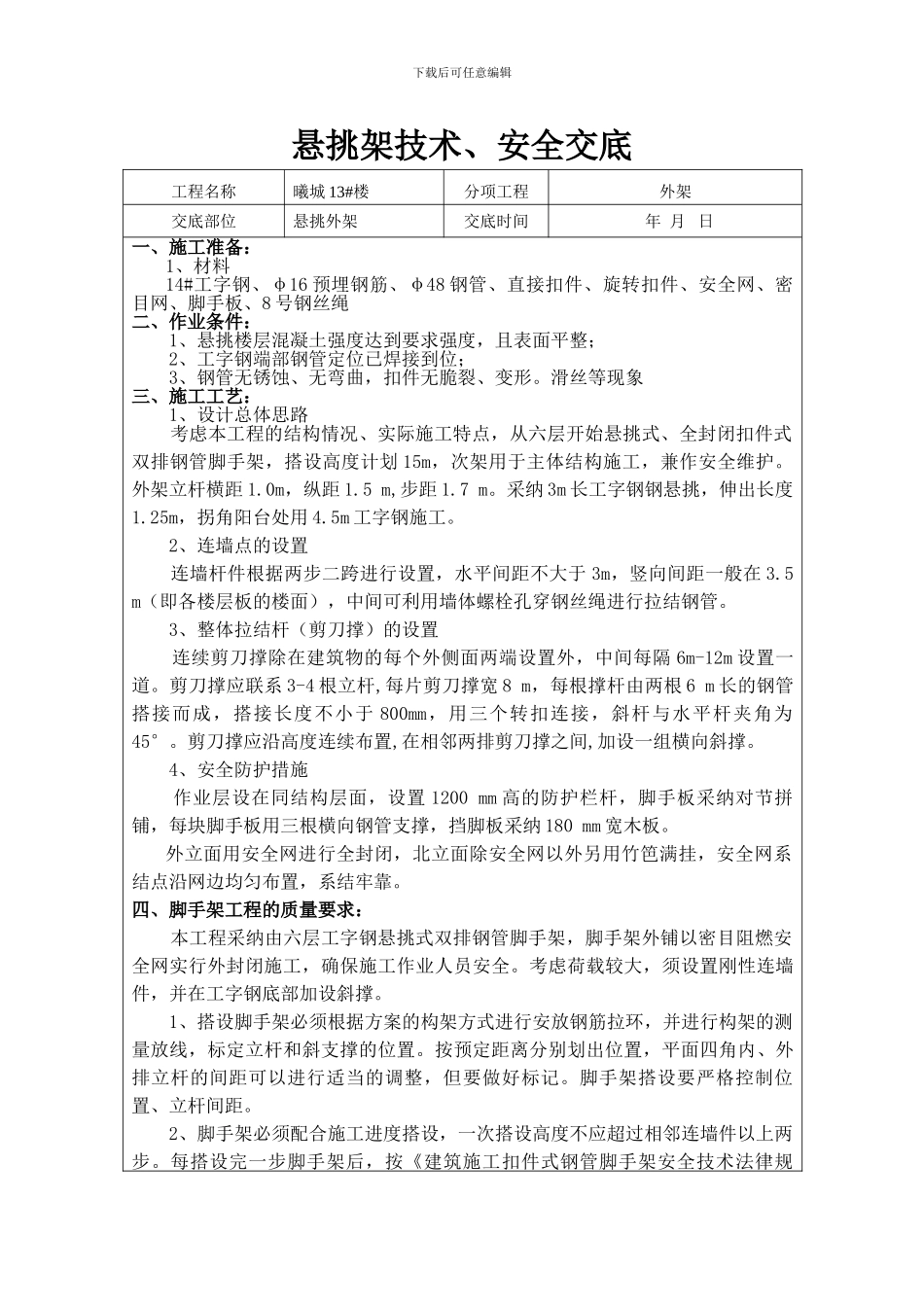

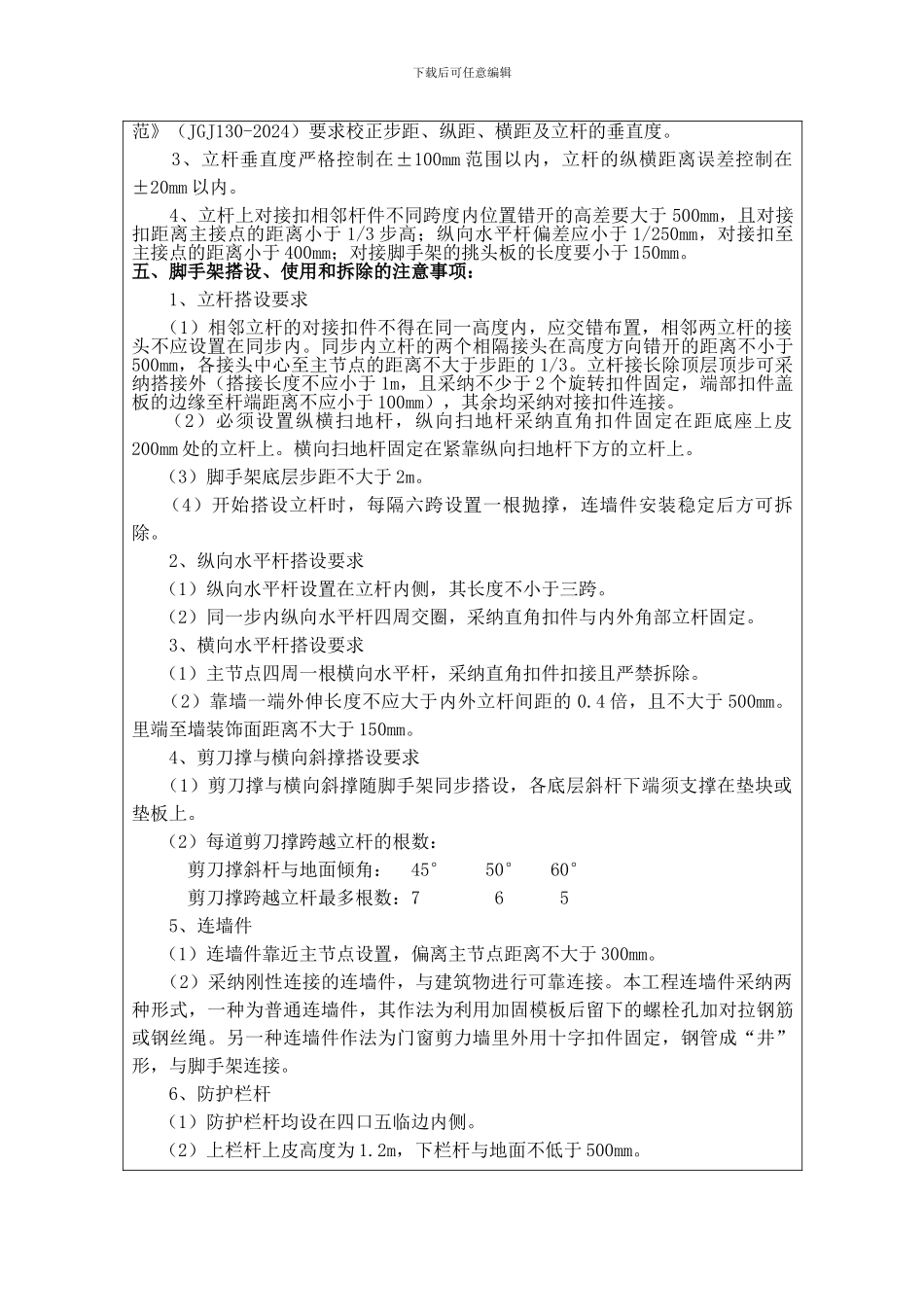

下载后可任意编辑悬挑架技术、安全交底工程名称曦城 13#楼分项工程外架交底部位悬挑外架交底时间 年 月 日一、施工准备：1、材料14#工字钢、φ16 预埋钢筋、φ48 钢管、直接扣件、旋转扣件、安全网、密目网、脚手板、8 号钢丝绳二、作业条件： 1、悬挑楼层混凝土强度达到要求强度，且表面平整； 2、工字钢端部钢管定位已焊接到位； 3、钢管无锈蚀、无弯曲，扣件无脆裂、变形。滑丝等现象三、施工工艺： 1、设计总体思路 考虑本工程的结构情况、实际施工特点，从六层开始悬挑式、全封闭扣件式双排钢管脚手架，搭设高度计划 15m，次架用于主体结构施工，兼作安全维护。外架立杆横距 1.0m，纵距 1.5 m,步距 1.7 m。采纳 3m 长工字钢钢悬挑，伸出长度1.25m，拐角阳台处用 4.5m 工字钢施工。 2、连墙点的设置 连墙杆件根据两步二跨进行设置，水平间距不大于 3m，竖向间距一般在 3.5 m（即各楼层板的楼面），中间可利用墙体螺栓孔穿钢丝绳进行拉结钢管。 3、整体拉结杆（剪刀撑）的设置 连续剪刀撑除在建筑物的每个外侧面两端设置外，中间每隔 6m-12m 设置一道。剪刀撑应联系 3-4 根立杆,每片剪刀撑宽 8 m，每根撑杆由两根 6 m 长的钢管搭接而成，搭接长度不小于 800mm，用三个转扣连接，斜杆与水平杆夹角为45°。剪刀撑应沿高度连续布置,在相邻两排剪刀撑之间,加设一组横向斜撑。 4、安全防护措施 作业层设在同结构层面，设置 1200 mm 高的防护栏杆，脚手板采纳对节拼铺，每块脚手板用三根横向钢管支撑，挡脚板采纳 180 mm 宽木板。外立面用安全网进行全封闭，北立面除安全网以外另用竹笆满挂，安全网系结点沿网边均匀布置，系结牢靠。四、脚手架工程的质量要求： 本工程采纳由六层工字钢悬挑式双排钢管脚手架，脚手架外铺以密目阻燃安全网实行外封闭施工，确保施工作业人员安全。考虑荷载较大，须设置刚性连墙件，并在工字钢底部加设斜撑。 1、搭设脚手架必须根据方案的构架方式进行安放钢筋拉环，并进行构架的测量放线，标定立杆和斜支撑的位置。按预定距离分别划出位置，平面四角内、外排立杆的间距可以进行适当的调整，但要做好标记。脚手架搭设要严格控制位置、立杆间距。 2、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。每搭设完一步脚手架后，按《建筑施工扣件式钢管脚手架安全技术法律规下载后可任意编辑范》（JGJ130-2024）要求校正步距、纵距、横距及立杆的垂直...
