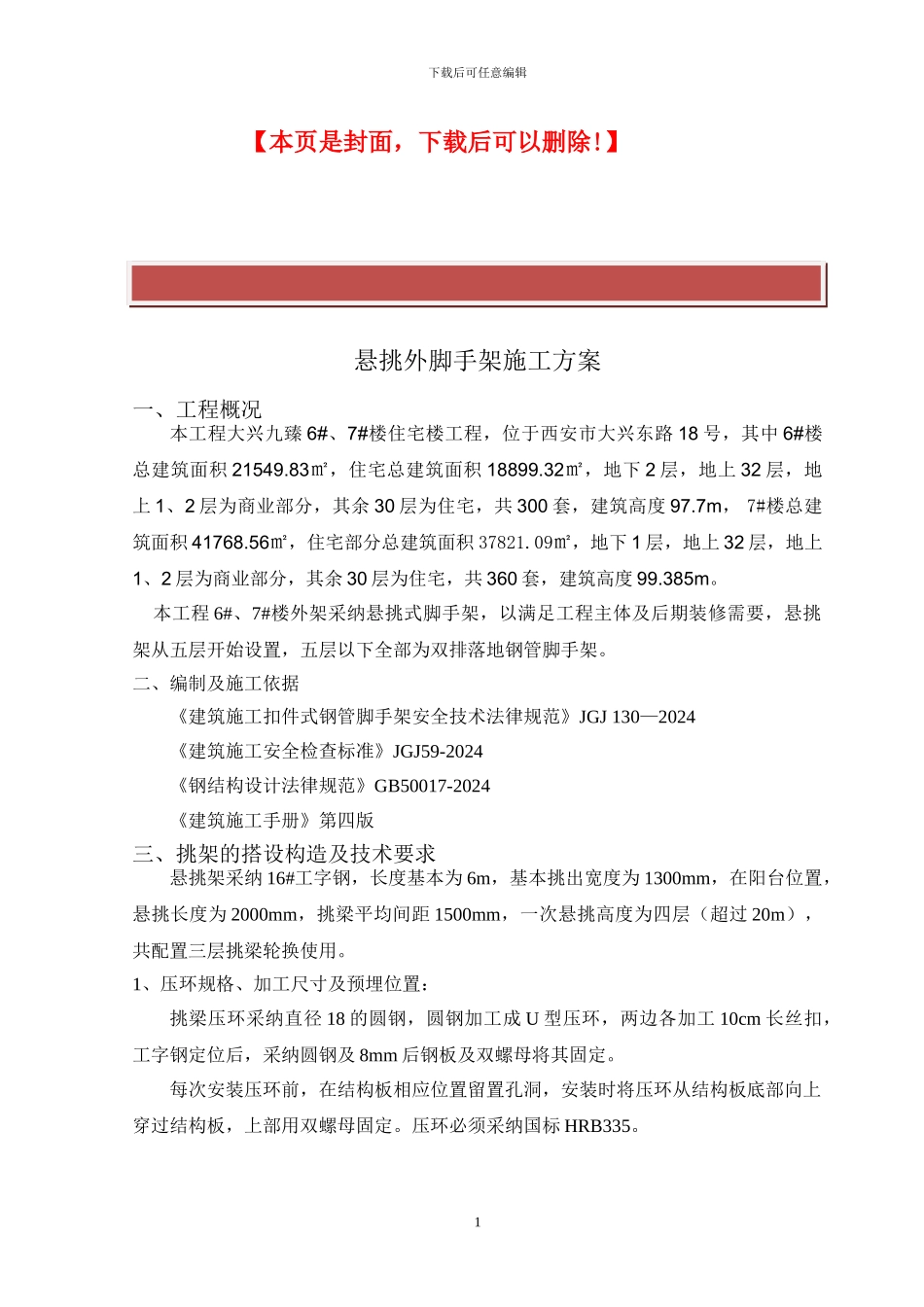

精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】悬挑外脚手架施工方案一、工程概况本工程大兴九臻 6#、7#楼住宅楼工程，位于西安市大兴东路 18 号，其中 6#楼总建筑面积 21549.83㎡，住宅总建筑面积 18899.32㎡，地下 2 层，地上 32 层，地上 1、2 层为商业部分，其余 30 层为住宅，共 300 套，建筑高度 97.7m， 7#楼总建筑面积 41768.56㎡，住宅部分总建筑面积 37821.09㎡，地下 1 层，地上 32 层，地上1、2 层为商业部分，其余 30 层为住宅，共 360 套，建筑高度 99.385m。 本工程 6#、7#楼外架采纳悬挑式脚手架，以满足工程主体及后期装修需要，悬挑架从五层开始设置，五层以下全部为双排落地钢管脚手架。二、编制及施工依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130—2024《建筑施工安全检查标准》JGJ59-2024《钢结构设计法律规范》GB50017-2024《建筑施工手册》第四版三、挑架的搭设构造及技术要求悬挑架采纳 16#工字钢，长度基本为 6m，基本挑出宽度为 1300mm，在阳台位置，悬挑长度为 2000mm，挑梁平均间距 1500mm，一次悬挑高度为四层（超过 20m），共配置三层挑梁轮换使用。1、压环规格、加工尺寸及预埋位置：挑梁压环采纳直径 18 的圆钢，圆钢加工成 U 型压环，两边各加工 10cm 长丝扣，工字钢定位后，采纳圆钢及 8mm 后钢板及双螺母将其固定。每次安装压环前，在结构板相应位置留置孔洞，安装时将压环从结构板底部向上穿过结构板，上部用双螺母固定。压环必须采纳国标 HRB335。 1下载后可任意编辑2、钢管、扣件、脚手板。钢管采纳 φ48mm×3.5mm 钢管、扣件、接头、可调托撑等材料符合《JGJ130-2024 脚手架新法律规范》规定，钢丝绳及槽钢厚度符合国标质量要求。（1）钢管规格为 48mm×3.5mm，钢管表面平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深的划道；并严禁打孔。变形腐蚀严重的严禁使用。（2）扣件不得有裂纹、气孔；不宜有缩松、砂眼；毛刺、氧化皮等清除洁净。螺栓拧紧力矩达 65N.m 时，扣件不得发生破坏。旧扣件使用前进行质量检查，裂缝、变形的严禁使用，滑丝螺栓必须更换。扣件与钢管扣紧时接触良好，当夹紧钢管时，开口处的最小距离应不小于 5mm。扣件活动部位转动灵活，旋转扣件两旋转面间隙小于 1mm。（3）脚手板采纳竹架板和新型钢筋网片脚手板交替使用，即铺一层竹架...
