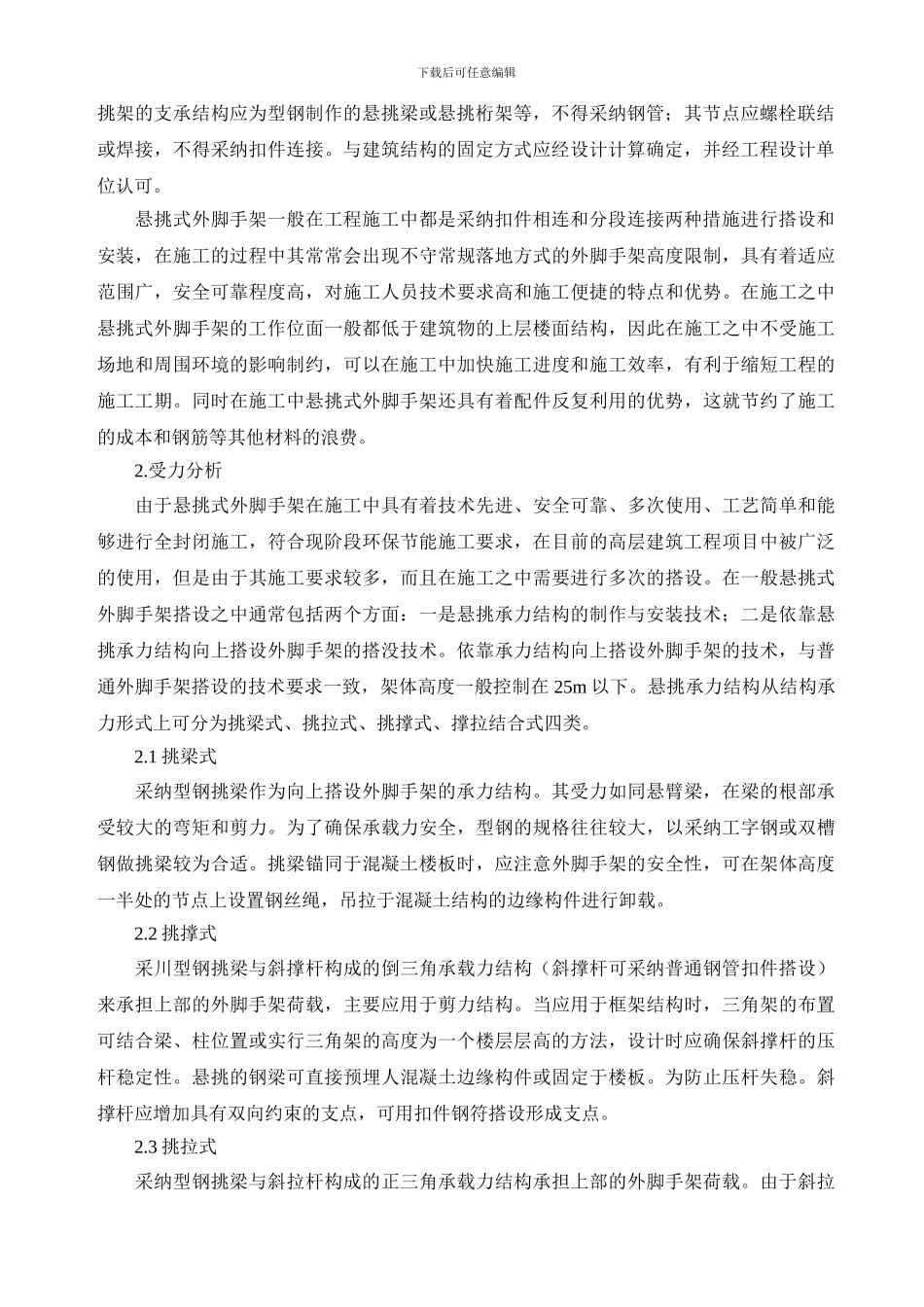

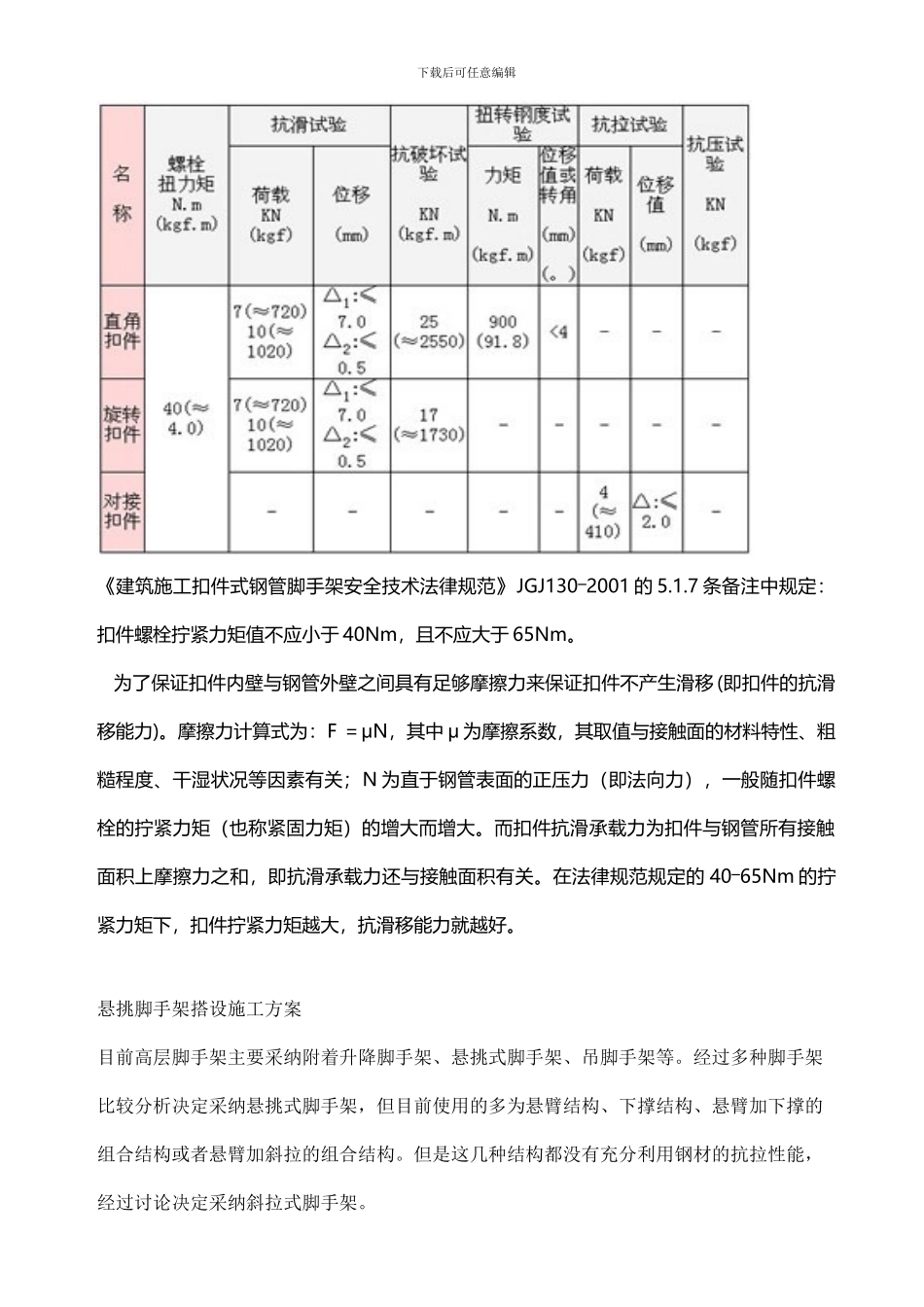

下载后可任意编辑《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130―2001 的 5.1.7 条备注中规定：扣件螺栓拧紧力矩值不应小于 40Nm，且不应大于 65Nm。 为了保证扣件内壁与钢管外壁之间具有足够摩擦力来保证扣件不产生滑移 (即扣件的抗滑移能力)。摩擦力计算式为：F ＝μN，其中 μ 为摩擦系数，其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；N 为直于钢管表面的正压力（即法向力），一般随扣件螺栓的拧紧力矩（也称紧固力矩）的增大而增大。而扣件抗滑承载力为扣件与钢管所有接触面积上摩擦力之和，即抗滑承载力还与接触面积有关。在法律规范规定的 40―65Nm 的拧紧力矩下，扣件拧紧力矩越大，抗滑移能力就越好。悬挑脚手架搭设施工方案 目前高层脚手架主要采纳附着升降脚手架、悬挑式脚手架、吊脚手架等。经过多种脚手架比较分析决定采纳悬挑式脚手架，但目前使用的多为悬臂结构、下撑结构、悬臂加下撑的组合结构或者悬臂加斜拉的组合结构。但是这几种结构都没有充分利用钢材的抗拉性能，经过讨论决定采纳斜拉式脚手架。下载后可任意编辑挑架从裙房顶开始搭设，裙房顶到主楼顶的距离约为 75m，分三步搭设，每一步的架体高度为 25m。挑架搭接处的施工方法：在放槽钢底位置放大横杆，然后把槽钢放在大横杆上，再把立杆竖在槽钢上，接下来按普通的搭设方法搭设，同时安装完挑架底座，等到砼强度达到设计要求后再拆除槽钢底大横杆，使上面挑架和下面挑架脱离，成为二个独立的架体。挑架底座采纳二根 12 号槽钢，拉杆采纳 Φ20 圆钢（钢丝绳的弹性较大，容易引起底座下弯和受力不均匀），架体采纳 Φ48×3.5 的钢管，立杆在架体的 9m 以下采纳双立杆。钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。计算的脚手架为双排脚手架，搭设高度为 37.0 米，立杆采纳单立管。搭设尺寸为：立杆的纵距 1.50 米，立杆的横距 1.00 米，立杆的步距 1.50 米。采纳的钢管类型为 48×3.5，连墙件采纳 3 步 3 跨，竖向间距 4.50 米，水平间距 4.50 米。施工均布荷载为 3.0kN/m2，同时施工 2 层，脚手板共铺设 5 层。 悬挑水平钢梁采纳[8 号槽钢 U 口水平，其中建筑物外悬挑段长度 1.50 米，建筑物内锚固段长度 1.00 米。悬挑水平钢梁采纳钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物 1.49m高层型钢悬挑脚手架搭设及拆除施工方案 1.悬挑式外脚手架的概念...
