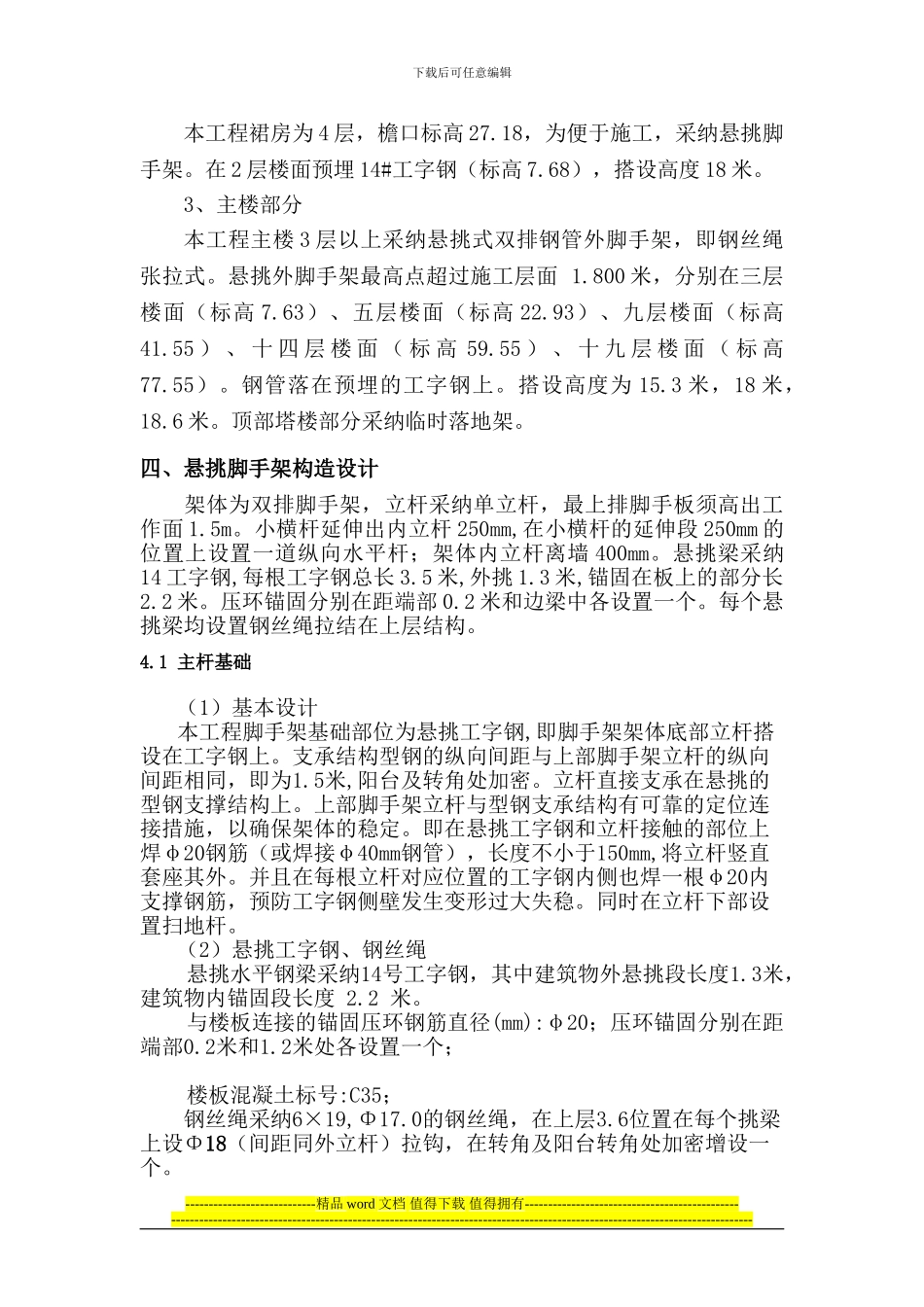

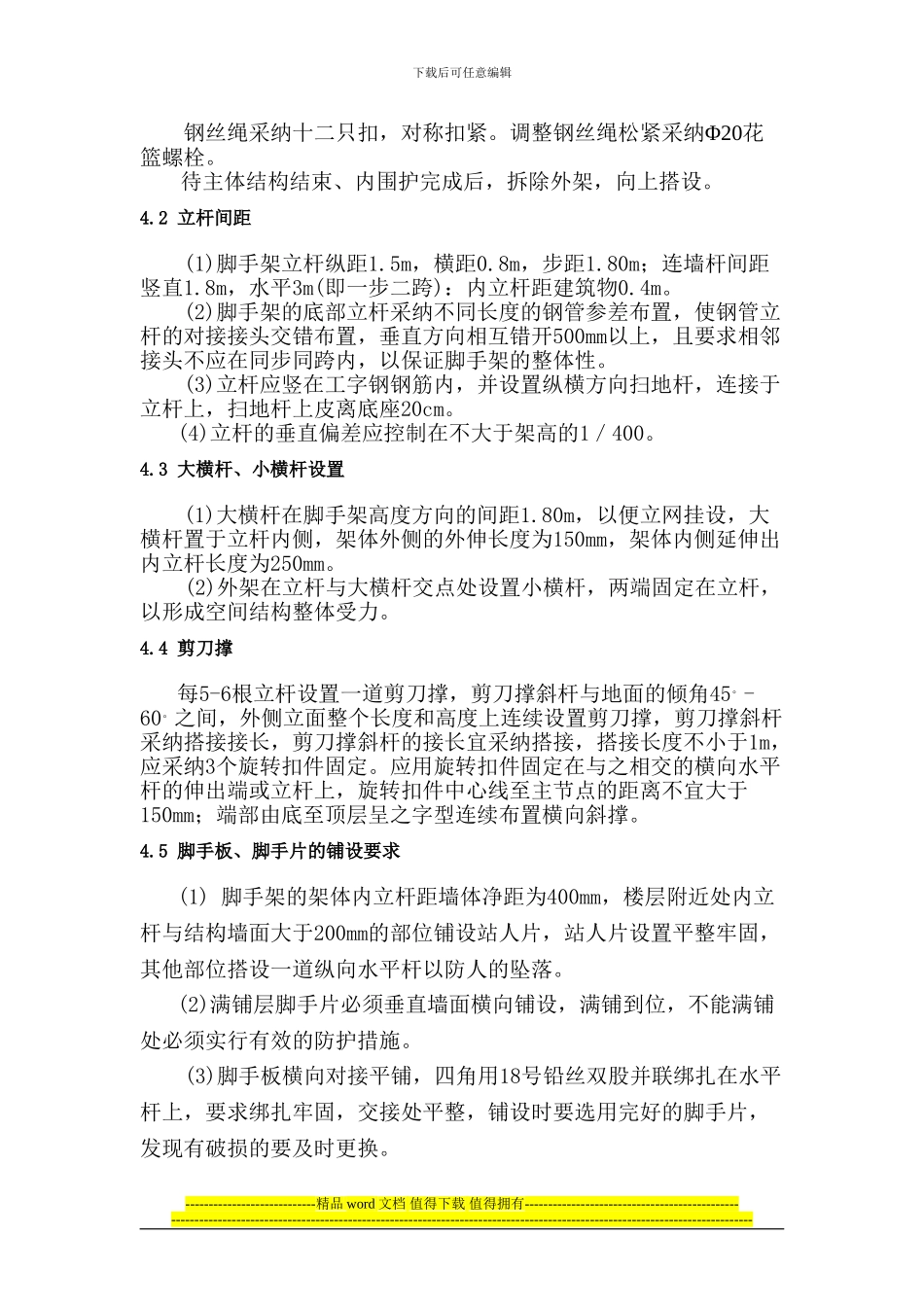

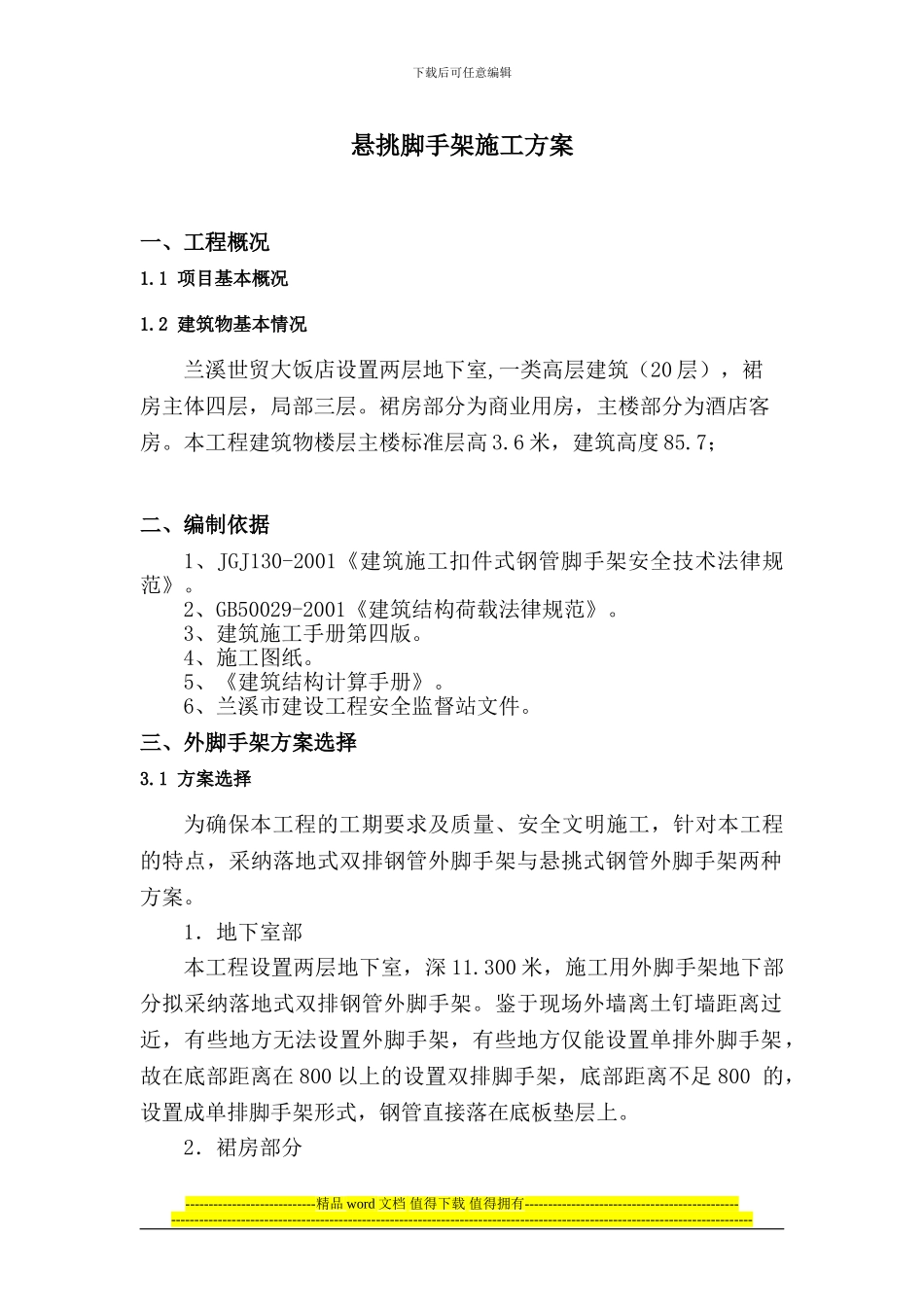

下载后可任意编辑悬挑脚手架施工方案一、工程概况1.1 项目基本概况1.2 建筑物基本情况兰溪世贸大饭店设置两层地下室,一类高层建筑（20 层），裙房主体四层，局部三层。裙房部分为商业用房，主楼部分为酒店客房。本工程建筑物楼层主楼标准层高 3.6 米，建筑高度 85.7；二、编制依据1、JGJ130-2001《建筑施工扣件式钢管脚手架安全技术法律规范》。2、GB50029-2001《建筑结构荷载法律规范》。3、建筑施工手册第四版。4、施工图纸。5、《建筑结构计算手册》。6、兰溪市建设工程安全监督站文件。三、外脚手架方案选择3.1 方案选择为确保本工程的工期要求及质量、安全文明施工，针对本工程的特点，采纳落地式双排钢管外脚手架与悬挑式钢管外脚手架两种方案。1．地下室部本工程设置两层地下室，深 11.300 米，施工用外脚手架地下部分拟采纳落地式双排钢管外脚手架。鉴于现场外墙离土钉墙距离过近，有些地方无法设置外脚手架，有些地方仅能设置单排外脚手架，故在底部距离在 800 以上的设置双排脚手架，底部距离不足 800 的，设置成单排脚手架形式，钢管直接落在底板垫层上。2．裙房部分----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑本工程裙房为 4 层，檐口标高 27.18，为便于施工，采纳悬挑脚手架。在 2 层楼面预埋 14#工字钢（标高 7.68），搭设高度 18 米。3、主楼部分本工程主楼 3 层以上采纳悬挑式双排钢管外脚手架，即钢丝绳张拉式。悬挑外脚手架最高点超过施工层面 1.800 米，分别在三层楼面（标高 7.63）、五层楼面（标高 22.93）、九层楼面（标高41.55 ） 、 十 四 层 楼 面 （ 标 高 59.55 ） 、 十 九 层 楼 面 （ 标 高77.55）。钢管落在预埋的工字钢上。搭设高度为 15.3 米，18 米，18.6 米。顶部塔楼部分采纳临时落地架。四、悬挑脚手架构造设计架体为双排脚手架，立杆采纳单立杆，最上排脚手板须高出工作面 1.5m。小横杆延伸出内立杆 250mm,在小横杆的延伸段 250mm 的位置上设置一道纵向水平杆；架体内立杆离墙 400mm。悬挑梁采纳14 工字钢,每根工字钢总长 3.5 米,外挑 1.3 米,锚固在板上的部分长2.2 米。压环锚固分别在距端部 0.2 米和边梁中各...
