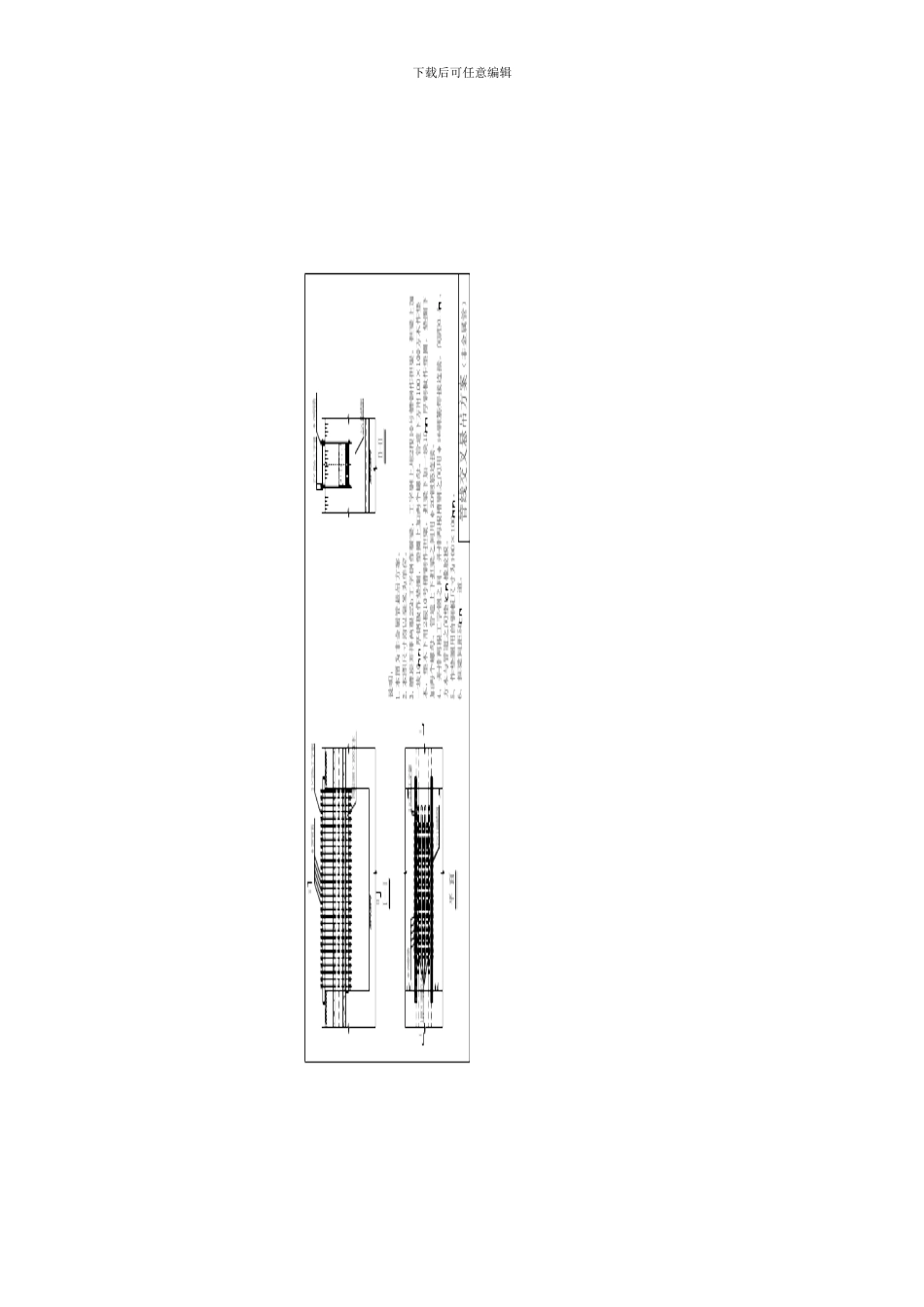

下载后可任意编辑1编制依据《建设工程项目管理法律规范》 （GB/T50326-2001）《工程建设强制性条文汇编》 （2000 年 85 号）《北京市市政工程安全操作技术规程》 （DBJ01-56-2000）《某工程施工组织设计》2工程概况略。3保护措施3.1地下现况管线设施保护3.1.1 全范围实施电磁、超声波物探在施工范围内全线进行电磁、超声波物探，确定地下障碍的位置、方位及走向等。3.1.2 现场调查通过平面图显示、现场调查、约请各种现况产权单位人员现场指认以及查阅档案保存单位所存资料等途径得出现况物空间位置。3.1.3 坑探为了证实上述两种情况下所提供资料的准确性，进行坑探。坑探是保证地下障碍物设施安全的必要手段，但方法必须正确，要一探到底。不可轻信其它方法所提供资料的准确性。对于横穿地下设施的坑探，要在开挖断面的两侧顺行挖沟寻找。根据已掌握的情况确定坑探范围，在坑探过程中，一时未找到不要放弃，要扩大范围或深度找到为止。对于即刻施工范围已探明的设施，要实行相应的保护措施；对于暂缓施工范围已探明的设施，要做出永久标识（含施工图上或现场），注明种类、断面、高程。对于相邻顺行的地下设施，要横向挖沟寻找。以便确定其具体位置、埋深；确定新建设施基础的开挖方法。其坑探的要求同上。对于不易发生位置及高程变化的管沟，如排水管道、电力、热力方沟、通讯水泥管块等，可通过实测相邻检查井位置及井内管沟断面、标高推算确定；但对于易发生水平位置、高程变化的设施，如：燃气、给水、直埋电力、通讯等管线，不仅要进行详细的坑探，还要加密探坑，必要时，将在施工范围地段内的管线全部亮出，并实行临时保护措施。下载后可任意编辑3.1.4 地下管线悬吊保护沿已建管线开挖至管底；沿已建管线埋设吊架梁，并将管子吊好注意随时调整紧线，不允许管口移动；继续开挖并施工下面土方。对于电信管块，管线下方用四根 100×100 方木作垫板，上方用两根 25b 工字钢作横梁。工字钢上方、方木下方均用两根 10 号槽钢作担梁，间距 0.5m。上下槽钢担梁之间用 φ20 钢筋连接。φ20 钢筋上下两端作螺纹，用双螺母固定。方木与管道底面接触部位垫1cm 橡胶板。需要破除管块的采纳以下方法施工：用木锤将管块敲碎，然后用劐开的塑料管将电缆包住，再在塑料管外套上用大板拼制成的木盒子，然后采纳上述电信管块保护方法进行悬吊保护。管块保护具体见图：非金属管线悬吊方案。对于金属管线，管道下方采纳 100×3 带钢兜住金...
