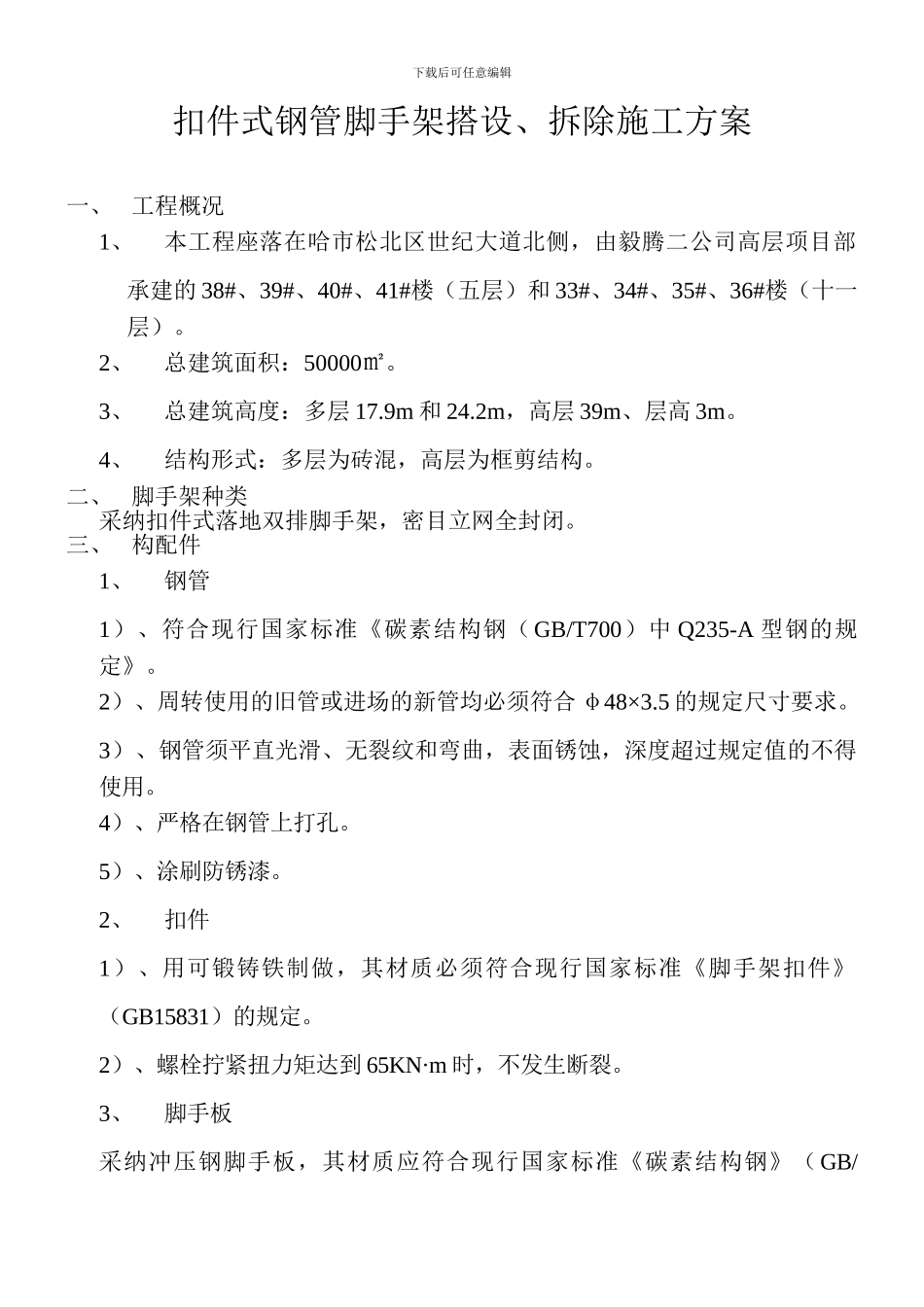

下载后可任意编辑扣件式钢管脚手架搭设、拆除施工方案一、 工程概况1、本工程座落在哈市松北区世纪大道北侧，由毅腾二公司高层项目部承建的 38#、39#、40#、41#楼（五层）和 33#、34#、35#、36#楼（十一层）。2、总建筑面积：50000㎡。3、总建筑高度：多层 17.9m 和 24.2m，高层 39m、层高 3m。4、结构形式：多层为砖混，高层为框剪结构。二、 脚手架种类采纳扣件式落地双排脚手架，密目立网全封闭。三、 构配件1、钢管1）、符合现行国家标准《碳素结构钢（GB/T700）中 Q235-A 型钢的规定》。2）、周转使用的旧管或进场的新管均必须符合 φ48×3.5 的规定尺寸要求。3）、钢管须平直光滑、无裂纹和弯曲，表面锈蚀，深度超过规定值的不得使用。4）、严格在钢管上打孔。5）、涂刷防锈漆。2、扣件1）、用可锻铸铁制做，其材质必须符合现行国家标准《脚手架扣件》（GB15831）的规定。2）、螺栓拧紧扭力矩达到 65KN·m 时，不发生断裂。3、脚手板采纳冲压钢脚手板，其材质应符合现行国家标准《碳素结构钢》（GB/下载后可任意编辑T700）K 中（Q256-A 级钢）规定。四、 搭设设计1、丈量建筑周边长度，按不大于 1.5m 的等距离设计立杆间距，立杆横向间距 1.05m。2、大横杆步距 1.8m。3、小横杆靠墙一端，距外装修后墙面 150cm。4、在主节处必须设一根小横杆，严禁拆除。五、 基础做法1、地基承载力 1169Kpa。2、清除杂物，进行场地平整，软土和回填土每 300mm 分层夯实、找平。3、外架基础要略高于自然地平，沿外墙面水平方向，按立杆设计尺寸，铺长度不小于三根立杆间距，厚度不小于 50mm 木板。4、设置排水沟，保证基础不积水。5、经检查、验收后，开始定位。六、 搭设1、立杆1）、开始进行立杆搭设时，每隔六跨设一道抛撑，当搭设一定高度，设置连墙杆使架体稳定后，再拆除抛撑，保证垂直度。2）、设置纵向，横向扫地杆，纵向扫地杆设置在距木垫板上≤200mm 的立杆上，横向扫地杆设置在纵向扫地杆下方的立杆上。3）、立杆接长除顶步允许搭接外，其余各部位均必须对接。4）、两个相邻立杆接头不得出现在同步内，一根立杆左右相邻两根立杆接头高度错开＞500mm。5）、各立杆接头距主节点≤步距的 1/3。2、纵向水平杆下载后可任意编辑1）、设置在立杆内侧，接头交错设置，两根相邻的纵向水平杆不得出现在同步同跨内，不同步和不同跨内两个相邻纵向水平杆交错＞500mm，接头距主节点不大于 1/3。2）、搭设过程中，要及时调整...
