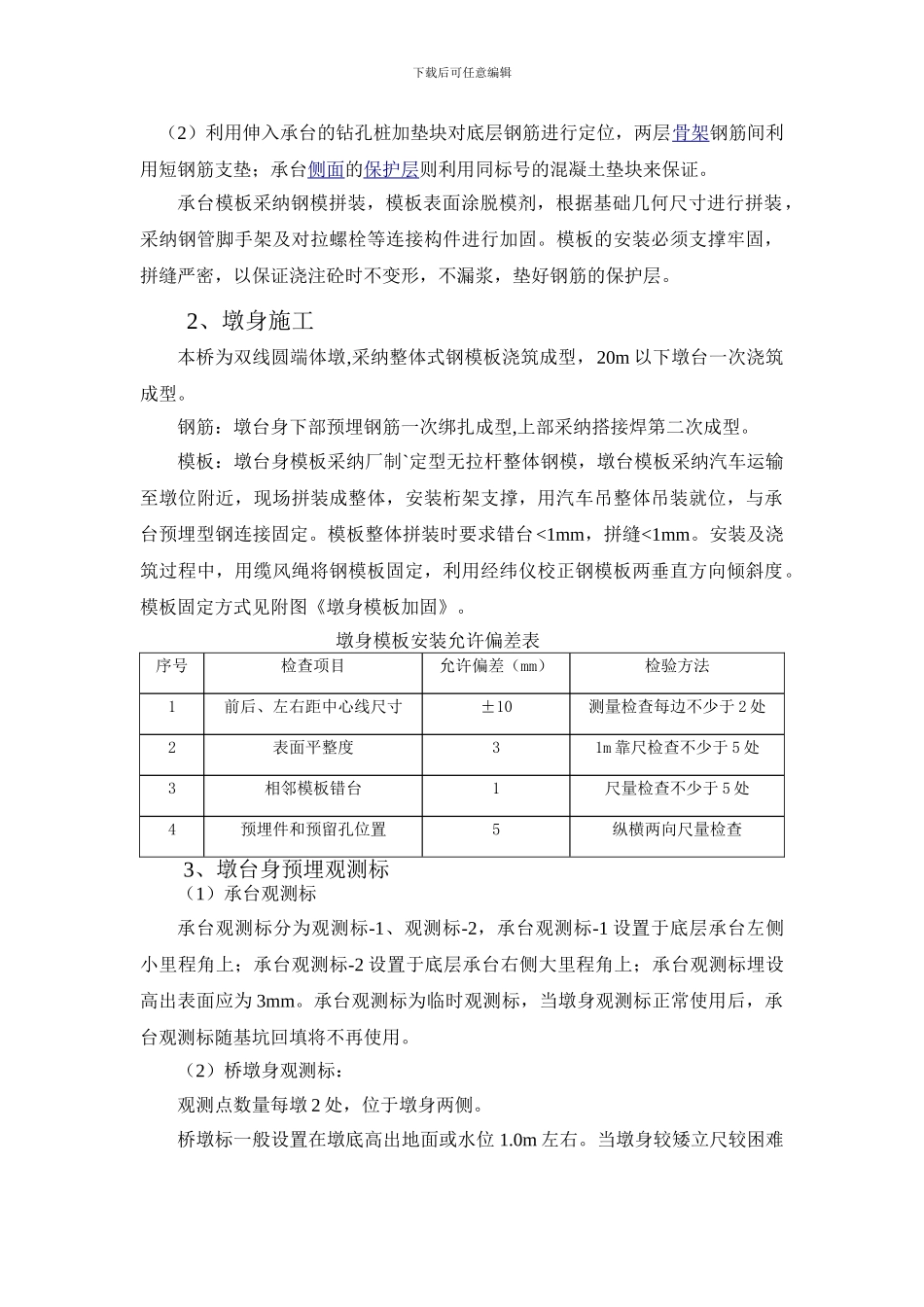

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】墩台身施工技术交底1、承台施工基坑开挖时在基坑顶四周地表设置截水沟防止地表渗水影响坑壁稳定。开挖过程中，随时注意基坑四周的土质情况。基坑设置排水沟和集水井，及时清排水。凿除桩头预留混凝土至桩设计标高，灌注桩浇注完成 14d 后凿除预留桩头。承台钢筋施工时，应注意以下两点： （1）布筋前，在承台垫层底板上弹出承台中心线、钢筋骨架位置线，以及薄壁墩身钢筋位置线或点。下载后可任意编辑 （2）利用伸入承台的钻孔桩加垫块对底层钢筋进行定位，两层骨架钢筋间利用短钢筋支垫；承台侧面的保护层则利用同标号的混凝土垫块来保证。承台模板采纳钢模拼装，模板表面涂脱模剂，根据基础几何尺寸进行拼装，采纳钢管脚手架及对拉螺栓等连接构件进行加固。模板的安装必须支撑牢固，拼缝严密，以保证浇注砼时不变形，不漏浆，垫好钢筋的保护层。2、墩身施工本桥为双线圆端体墩,采纳整体式钢模板浇筑成型，20m 以下墩台一次浇筑成型。钢筋：墩台身下部预埋钢筋一次绑扎成型,上部采纳搭接焊第二次成型。模板：墩台身模板采纳厂制`定型无拉杆整体钢模，墩台模板采纳汽车运输至墩位附近，现场拼装成整体，安装桁架支撑，用汽车吊整体吊装就位，与承台预埋型钢连接固定。模板整体拼装时要求错台<1mm，拼缝<1mm。安装及浇筑过程中，用缆风绳将钢模板固定，利用经纬仪校正钢模板两垂直方向倾斜度。模板固定方式见附图《墩身模板加固》。墩身模板安装允许偏差表序号检查项目允许偏差（mm）检验方法1前后、左右距中心线尺寸±10测量检查每边不少于 2 处2表面平整度31m 靠尺检查不少于 5 处3相邻模板错台1尺量检查不少于 5 处4预埋件和预留孔位置5纵横两向尺量检查3、墩台身预埋观测标（1）承台观测标承台观测标分为观测标-1、观测标-2，承台观测标-1 设置于底层承台左侧小里程角上；承台观测标-2 设置于底层承台右侧大里程角上；承台观测标埋设高出表面应为 3mm。承台观测标为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。（2）桥墩身观测标：观测点数量每墩 2 处，位于墩身两侧。桥墩标一般设置在墩底高出地面或水位 1.0m 左右。当墩身较矮立尺较困难下载后可任意编辑时，桥墩观测标可降低或设置在对应墩身埋标位置的顶帽上。特别情况可根据确保观测精度、观测方便、利于测点保护...
