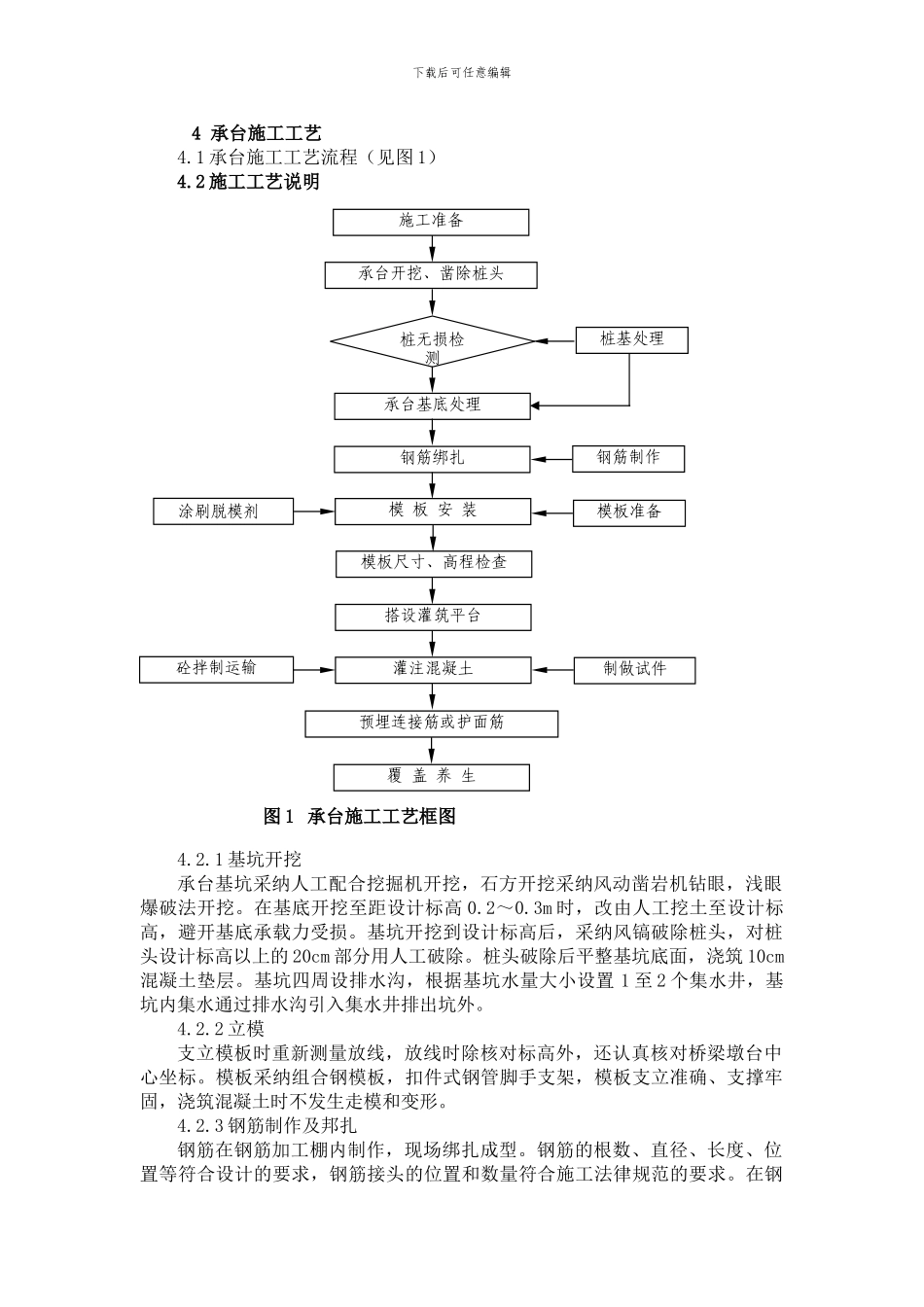

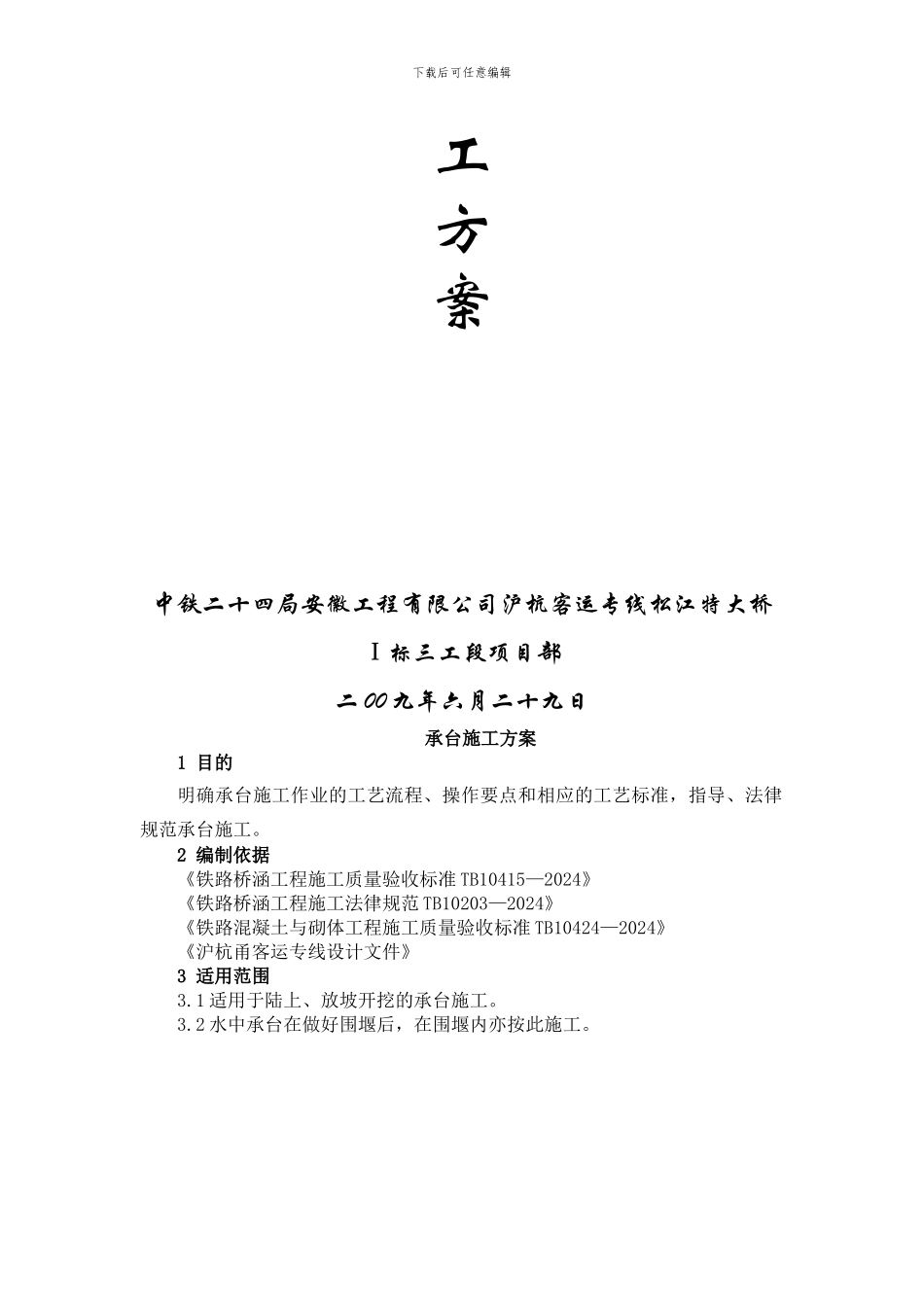

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】沪杭客运专线松江特大桥承台、墩身施下载后可任意编辑工方案中铁二十四局安徽工程有限公司沪杭客运专线松江特大桥Ⅰ标三工段项目部二 00 九年六月二十九日承台施工方案1 目的明确承台施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范承台施工。2 编制依据《铁路桥涵工程施工质量验收标准 TB10415—2024》《铁路桥涵工程施工法律规范 TB10203—2024》《铁路混凝土与砌体工程施工质量验收标准 TB10424—2024》《沪杭甬客运专线设计文件》3 适用范围3.1 适用于陆上、放坡开挖的承台施工。3.2 水中承台在做好围堰后，在围堰内亦按此施工。下载后可任意编辑4 承台施工工艺4.1 承台施工工艺流程（见图 1）4.2 施工工艺说明4.2.1 基坑开挖承台基坑采纳人工配合挖掘机开挖，石方开挖采纳风动凿岩机钻眼，浅眼爆破法开挖。在基底开挖至距设计标高 0.2～0.3m 时，改由人工挖土至设计标高，避开基底承载力受损。基坑开挖到设计标高后，采纳风镐破除桩头，对桩头设计标高以上的 20cm 部分用人工破除。桩头破除后平整基坑底面，浇筑 10cm混凝土垫层。基坑四周设排水沟，根据基坑水量大小设置 1 至 2 个集水井，基坑内集水通过排水沟引入集水井排出坑外。4.2.2 立模支立模板时重新测量放线，放线时除核对标高外，还认真核对桥梁墩台中心坐标。模板采纳组合钢模板，扣件式钢管脚手支架，模板支立准确、支撑牢固，浇筑混凝土时不发生走模和变形。4.2.3 钢筋制作及邦扎钢筋在钢筋加工棚内制作，现场绑扎成型。钢筋的根数、直径、长度、位置等符合设计的要求，钢筋接头的位置和数量符合施工法律规范的要求。在钢图 1 承台施工工艺框图承台开挖、凿除桩头承台基底处理钢筋绑扎模 板 安 装模板尺寸、高程检查搭设灌筑平台灌注混凝土预埋连接筋或护面筋覆 盖 养 生钢筋制作模板准备制做试件砼拌制运输涂刷脱模剂 施工准备桩无损检测桩基处理下载后可任意编辑筋上认真绑好同强度混凝土垫块，以确保钢筋的保护层厚度。承台内接地钢筋用承台底层钢筋代替；桩基础中每根桩位处纵、横向各设一根接地钢筋，用通长钢筋代替。墩身接地钢筋与承台接地钢筋、承台接地钢筋与桩身接地钢筋均采纳 L 型焊接。在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承台中应环接，桥墩中应有二根接地钢筋，一...
