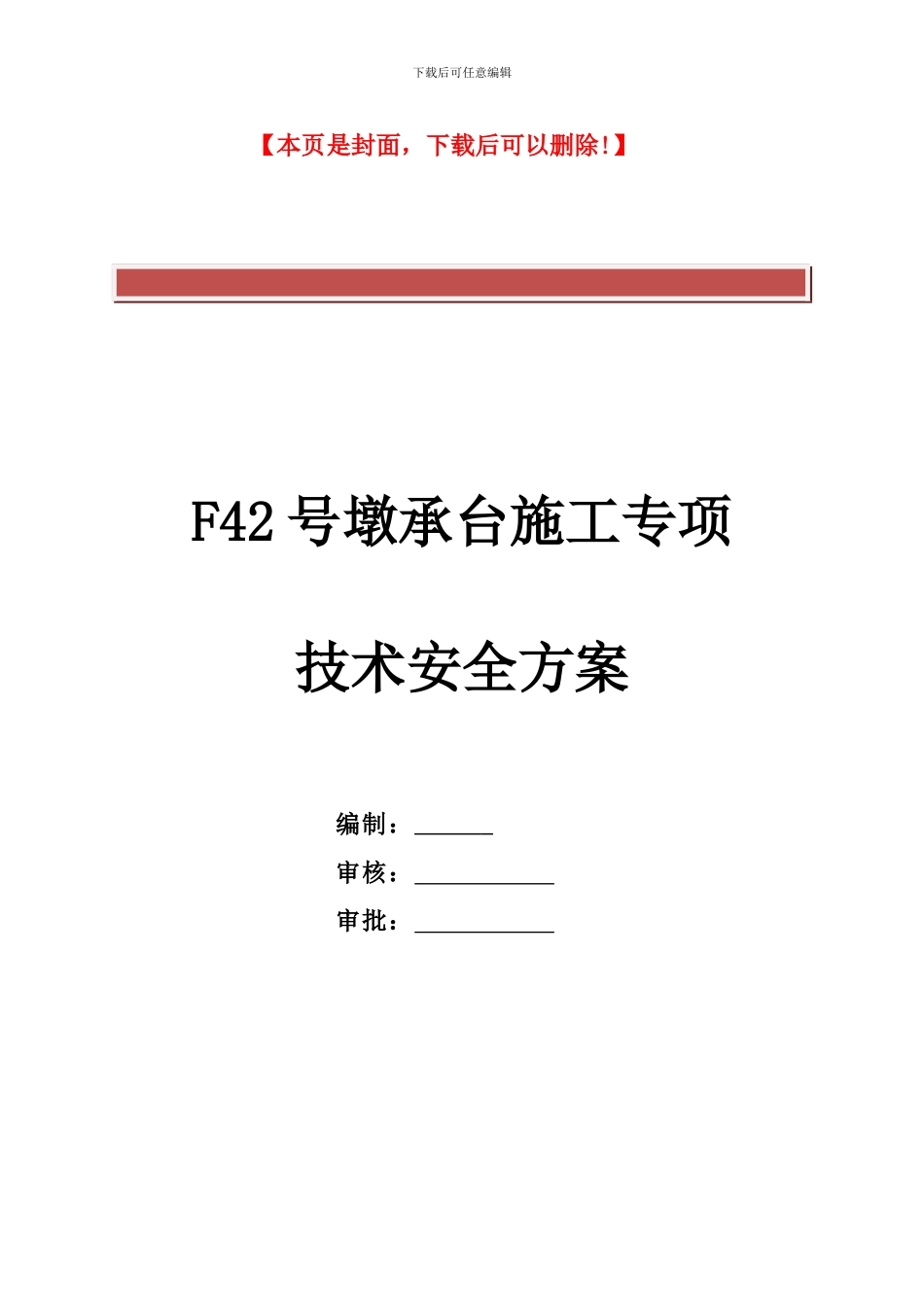

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】 F42 号墩承台施工专项 技术安全方案 编制： 审核： 审批： 下载后可任意编辑中铁大桥局一公司宁波轨道交通 TJ1214 标项目部2024 年 11 月1下载后可任意编辑F42 号墩承台施工专项安全方案一、工程概况宁波市轨道交通 1 号线二期 TJ1214 标段，沿规划中的钱塘江南路经徐洋村，跨越穿山疏港高速后沿既有的钱塘江中路，平行道路布设，然后在钱塘江中路与泰山路交叉口向东拐入泰山西路，沿泰山路南侧绿化带延伸，跨越大碶疏港立交桥，止于中河路。F42 号墩位于普陀山路与通途河之间，承台右边线与老板娘食品厂围墙平行布置，间距为 1.3m，承台左边线临近钱塘江中路非机动车道，中心里程为 K39+861.729，承台尺寸为 8.4×8.4×2.5m，承台底高程-0.77m，承台顶高程+1.73m，表层为约 1m 的回填土，下面为淤泥层，F42 号墩实测地面高程为+2.468m，基坑开挖深度为3.34m ； 桩 基 础 采 纳 5 根 直 径 1.5m 钻 孔 桩 ； 墩 身 截 面 尺 寸 为2.6×2.8m 墩顶尺寸 2.6×4.4m，墩身形式采纳花瓶状形式布置。二、 墩位与围墙位置关系F42 墩紧邻老板娘食品厂围墙，位于钱塘江中路右侧非机动车道外侧的绿化带上，详情见下图。F42 号墩施工场地概况 F42 号墩与围墙平面位置关系2下载后可任意编辑三，F42 号墩施承台工施工步骤场地清理→测量放线→围墙防护→钢板桩整理→插打定位桩→安装导向架→插打钢板桩→合拢调整→安装上层围檩→基坑开挖→安装底层围檩→破除桩头→浇筑垫层→拆除底层围檩→安装承台钢筋→安装承台模板→浇筑承台混凝土→模板拆除、养护→基坑回填→拆除钢板桩和围墙防护。 四、F42 号墩施工方案 1、围墙防护施工在基坑开挖前对此处管线、临边围墙进行确认，确认管线迁改完成或施工时对附近管线不造成影响后，办理相关手续才能进行基坑开挖。经现场实际勘测 F42 号墩无管线影响，但需对临边围墙进行防护。防护采纳 φ48mm，壁厚 3.5mm 扣件式钢管脚手架，在围墙内外侧设双排钢管插入地下 2m，剪刀撑断面满布，根据"头顶天、脚立地"的原则设置。立杆横距为 1m。立杆纵距为 0.5m，水平杆步距为 0.8m。纵向水平杆接长应采纳对接扣件连接或搭接，两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不...
