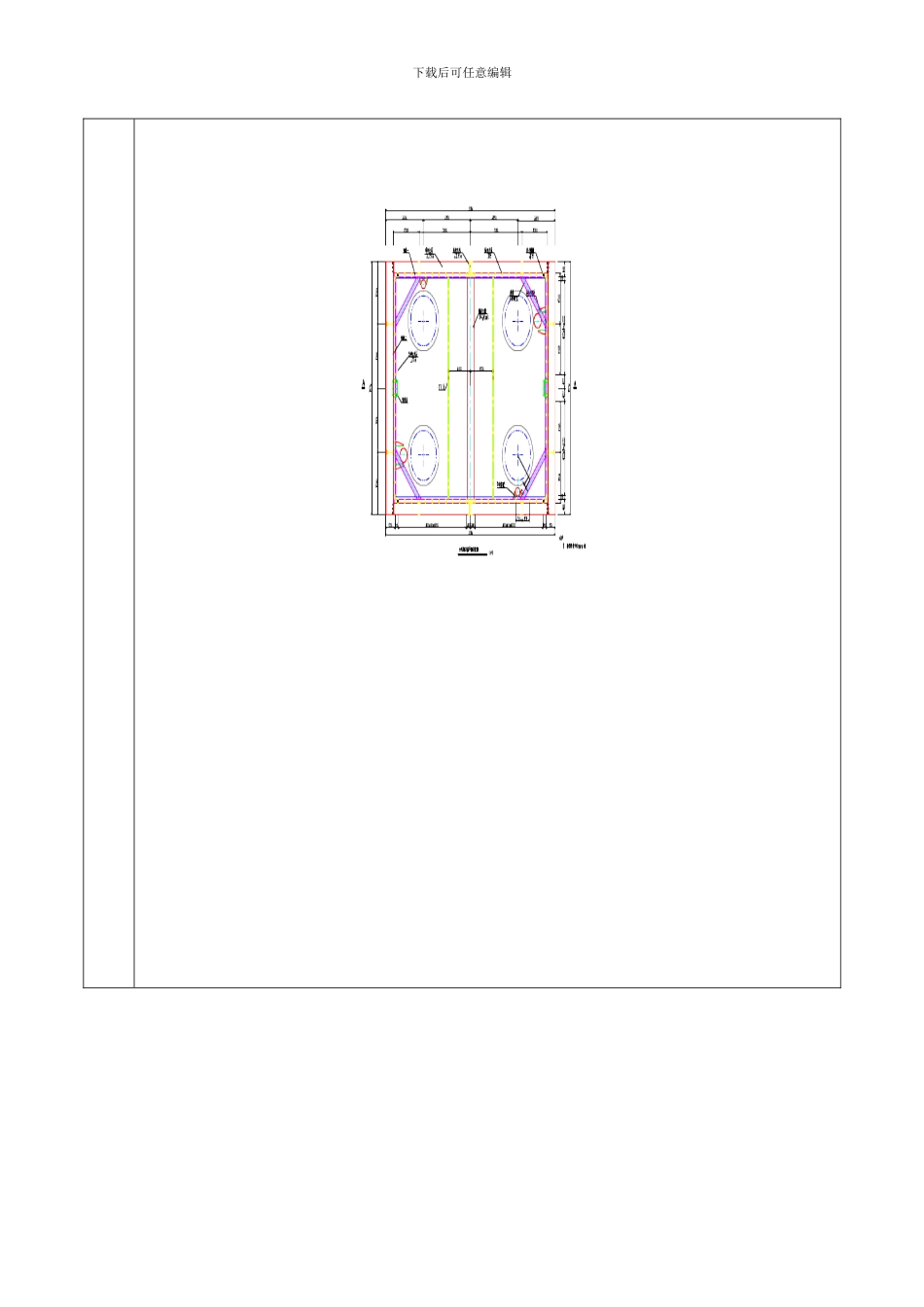

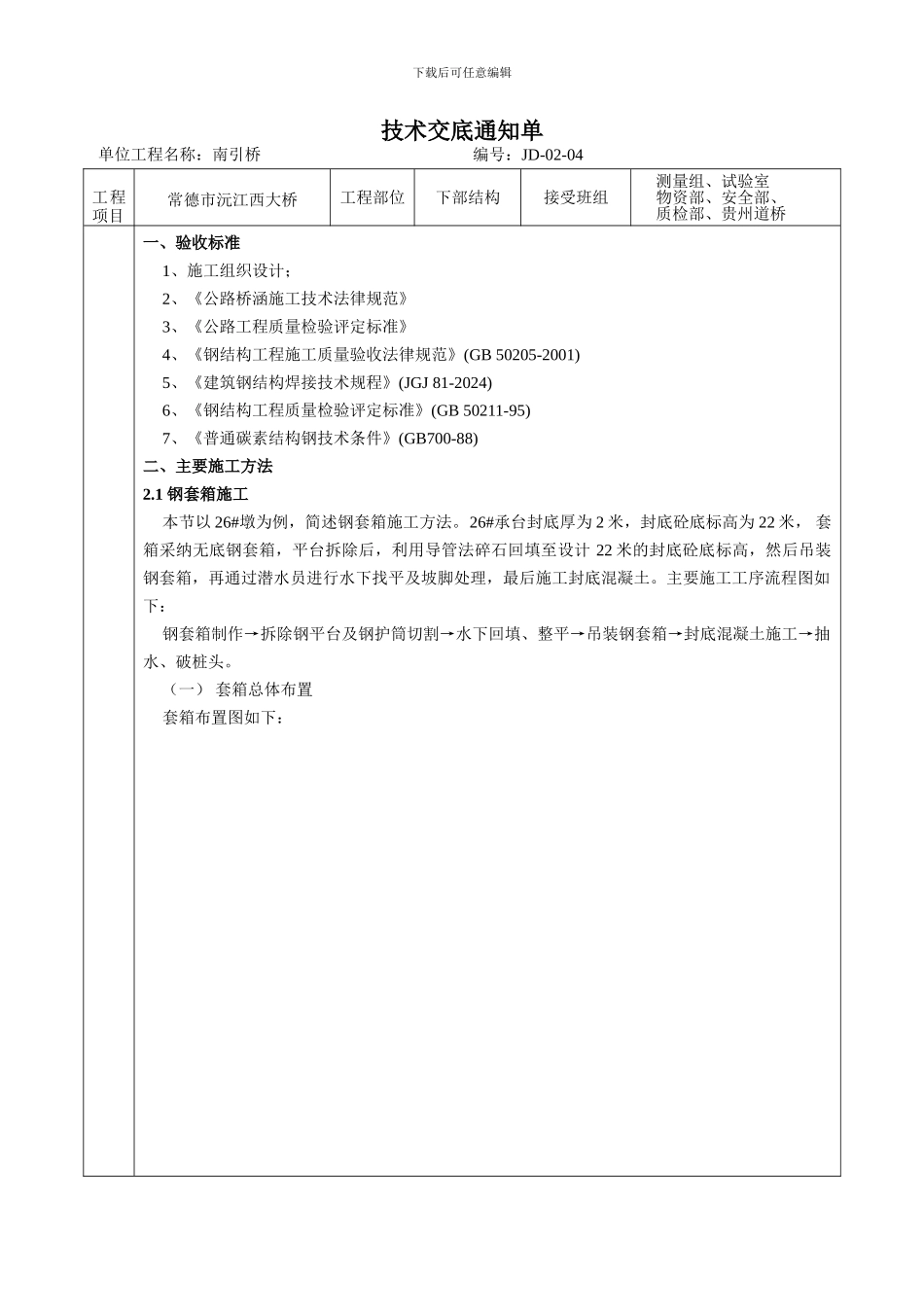

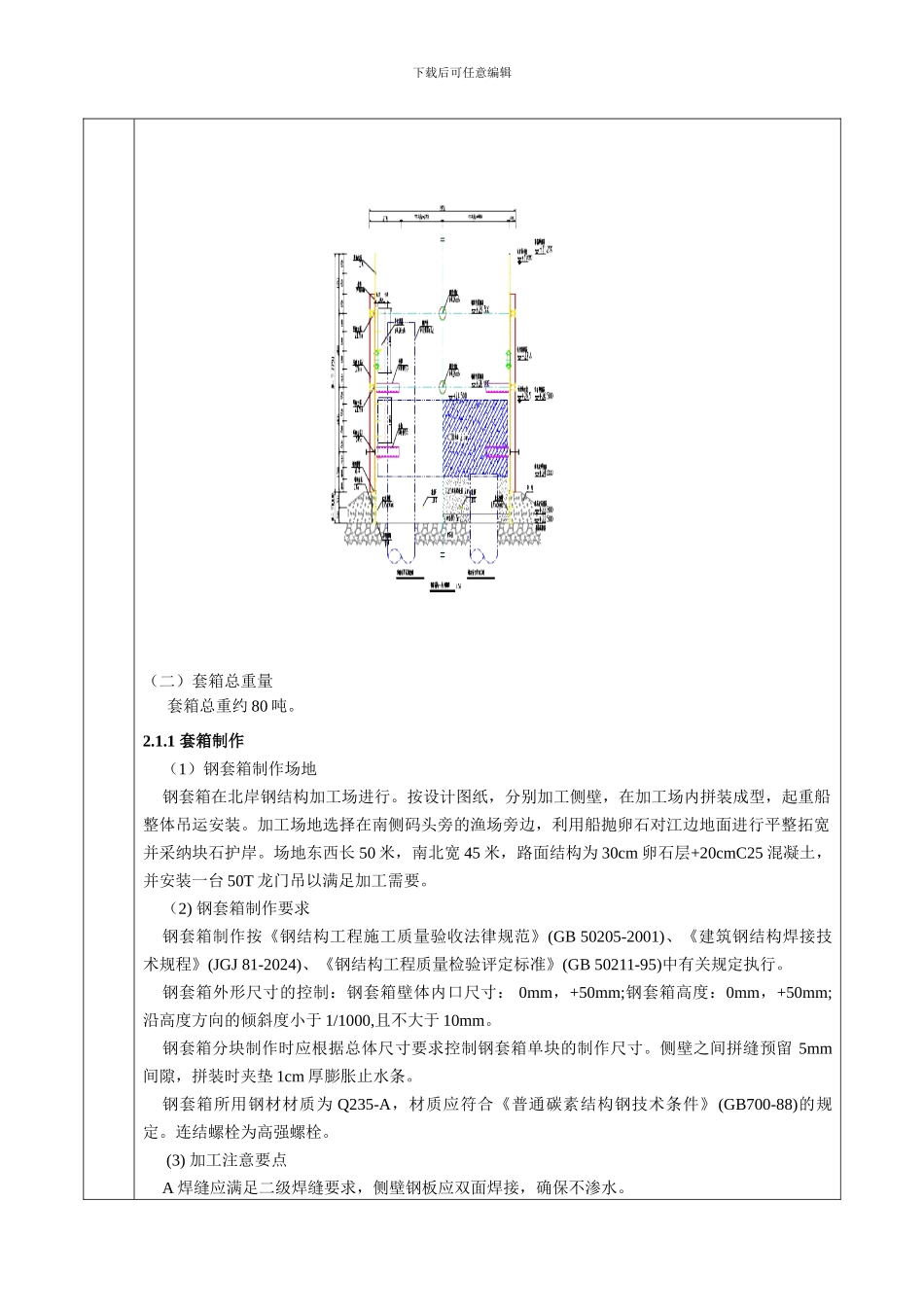

下载后可任意编辑技术交底通知单单位工程名称：南引桥 编号：JD-02-04工程项目常德市沅江西大桥工程部位下部结构接受班组测量组、试验室物资部、安全部、质检部、贵州道桥一、验收标准1、施工组织设计；2、《公路桥涵施工技术法律规范》3、《公路工程质量检验评定标准》4、《钢结构工程施工质量验收法律规范》(GB 50205-2001)5、《建筑钢结构焊接技术规程》(JGJ 81-2024)6、《钢结构工程质量检验评定标准》(GB 50211-95)7、《普通碳素结构钢技术条件》(GB700-88)二、主要施工方法2.1 钢套箱施工本节以 26#墩为例，简述钢套箱施工方法。26#承台封底厚为 2 米，封底砼底标高为 22 米， 套箱采纳无底钢套箱，平台拆除后，利用导管法碎石回填至设计 22 米的封底砼底标高，然后吊装钢套箱，再通过潜水员进行水下找平及坡脚处理，最后施工封底混凝土。主要施工工序流程图如下：钢套箱制作→拆除钢平台及钢护筒切割→水下回填、整平→吊装钢套箱→封底混凝土施工→抽水、破桩头。（一） 套箱总体布置套箱布置图如下：下载后可任意编辑下载后可任意编辑（二）套箱总重量套箱总重约 80 吨。2.1.1 套箱制作（1）钢套箱制作场地钢套箱在北岸钢结构加工场进行。按设计图纸，分别加工侧壁，在加工场内拼装成型，起重船整体吊运安装。加工场地选择在南侧码头旁的渔场旁边，利用船抛卵石对江边地面进行平整拓宽并采纳块石护岸。场地东西长 50 米，南北宽 45 米，路面结构为 30cm 卵石层+20cmC25 混凝土，并安装一台 50T 龙门吊以满足加工需要。（2) 钢套箱制作要求钢套箱制作按《钢结构工程施工质量验收法律规范》(GB 50205-2001)、《建筑钢结构焊接技术规程》(JGJ 81-2024)、《钢结构工程质量检验评定标准》(GB 50211-95)中有关规定执行。钢套箱外形尺寸的控制：钢套箱壁体内口尺寸： 0mm，+50mm;钢套箱高度：0mm，+50mm;沿高度方向的倾斜度小于 1/1000,且不大于 10mm。钢套箱分块制作时应根据总体尺寸要求控制钢套箱单块的制作尺寸。侧壁之间拼缝预留 5mm间隙，拼装时夹垫 1cm 厚膨胀止水条。钢套箱所用钢材材质为 Q235-A，材质应符合《普通碳素结构钢技术条件》(GB700-88)的规定。连结螺栓为高强螺栓。 (3) 加工注意要点A 焊缝应满足二级焊缝要求，侧壁钢板应双面焊接，确保不渗水。下载后可任意编辑B 加工及倒运过程中应尽量减少焊接变形及起吊引起的变形。C 做好套箱防锈工作。套箱侧壁制作完成后，外侧刷红丹防锈...
