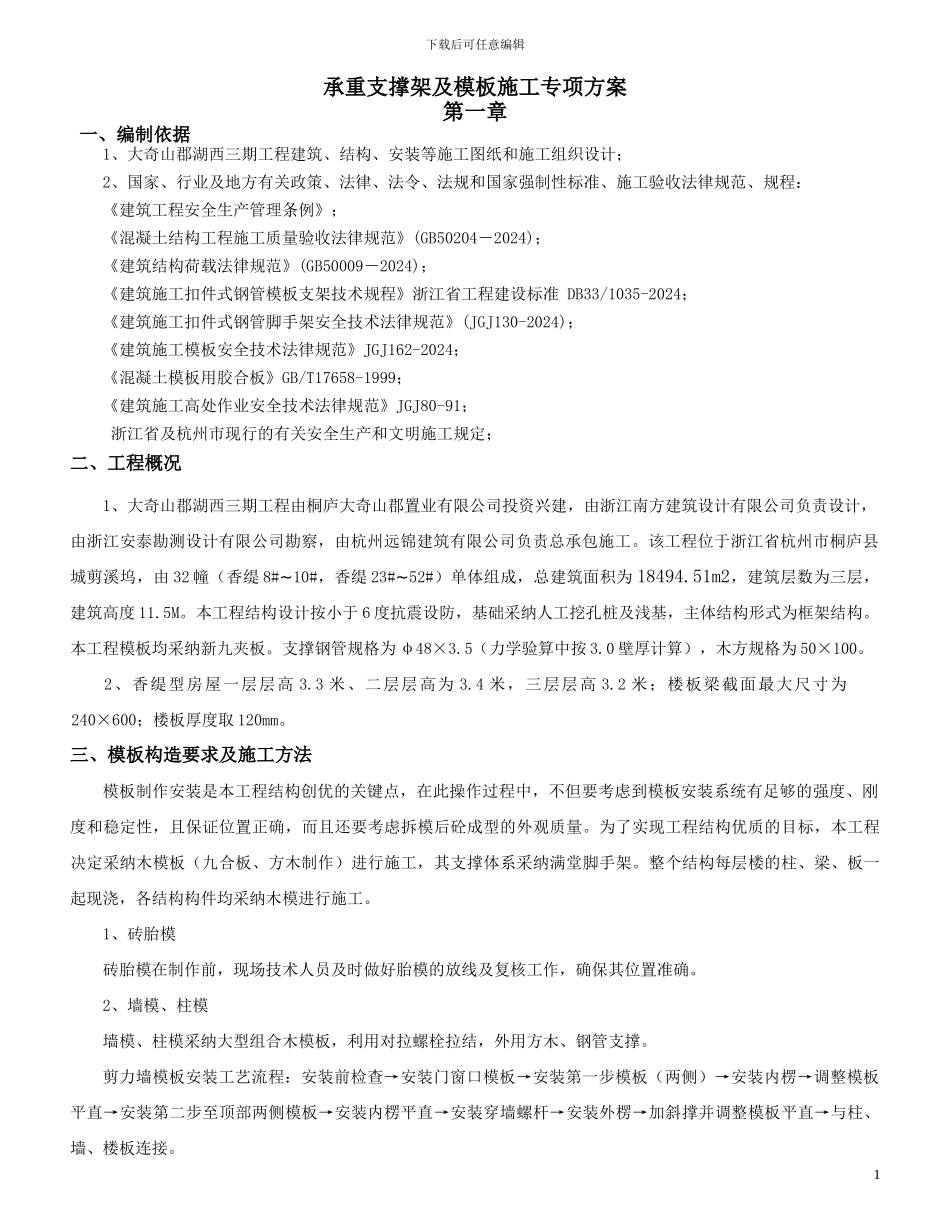

下载后可任意编辑承重支撑架及模板施工专项方案第一章一、编制依据1、大奇山郡湖西三期工程建筑、结构、安装等施工图纸和施工组织设计；2、国家、行业及地方有关政策、法律、法令、法规和国家强制性标准、施工验收法律规范、规程：《建筑工程安全生产管理条例》；《混凝土结构工程施工质量验收法律规范》(GB50204－2024)；《建筑结构荷载法律规范》(GB50009－2024)；《建筑施工扣件式钢管模板支架技术规程》浙江省工程建设标准 DB33/1035-2024；《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)；《建筑施工模板安全技术法律规范》JGJ162-2024；《混凝土模板用胶合板》GB/T17658-1999；《建筑施工高处作业安全技术法律规范》JGJ80-91；浙江省及杭州市现行的有关安全生产和文明施工规定；二、工程概况1、大奇山郡湖西三期工程由桐庐大奇山郡置业有限公司投资兴建，由浙江南方建筑设计有限公司负责设计，由浙江安泰勘测设计有限公司勘察，由杭州远锦建筑有限公司负责总承包施工。该工程位于浙江省杭州市桐庐县城剪溪坞，由 32 幢（香缇 8#~10#，香缇 23#~52#）单体组成，总建筑面积为 18494.51m2，建筑层数为三层，建筑高度 11.5M。本工程结构设计按小于 6 度抗震设防，基础采纳人工挖孔桩及浅基，主体结构形式为框架结构。本工程模板均采纳新九夹板。支撑钢管规格为 φ48×3.5（力学验算中按 3.0 壁厚计算），木方规格为 50×100。2、香缇型房屋一层层高 3.3 米、二层层高为 3.4 米，三层层高 3.2 米；楼板梁截面最大尺寸为240×600；楼板厚度取 120mm。三、模板构造要求及施工方法模板制作安装是本工程结构创优的关键点，在此操作过程中，不但要考虑到模板安装系统有足够的强度、刚度和稳定性，且保证位置正确，而且还要考虑拆模后砼成型的外观质量。为了实现工程结构优质的目标，本工程决定采纳木模板（九合板、方木制作）进行施工，其支撑体系采纳满堂脚手架。整个结构每层楼的柱、梁、板一起现浇，各结构构件均采纳木模进行施工。1、砖胎模砖胎模在制作前，现场技术人员及时做好胎模的放线及复核工作，确保其位置准确。2、墙模、柱模墙模、柱模采纳大型组合木模板，利用对拉螺栓拉结，外用方木、钢管支撑。剪力墙模板安装工艺流程：安装前检查→安装门窗口模板→安装第一步模板（两侧）→安装内楞→调整模板平直→安装第二步至顶部两侧模板→安装内楞平直→安装穿墙螺杆→安装外楞→加斜撑并调整模板平直→与柱...
