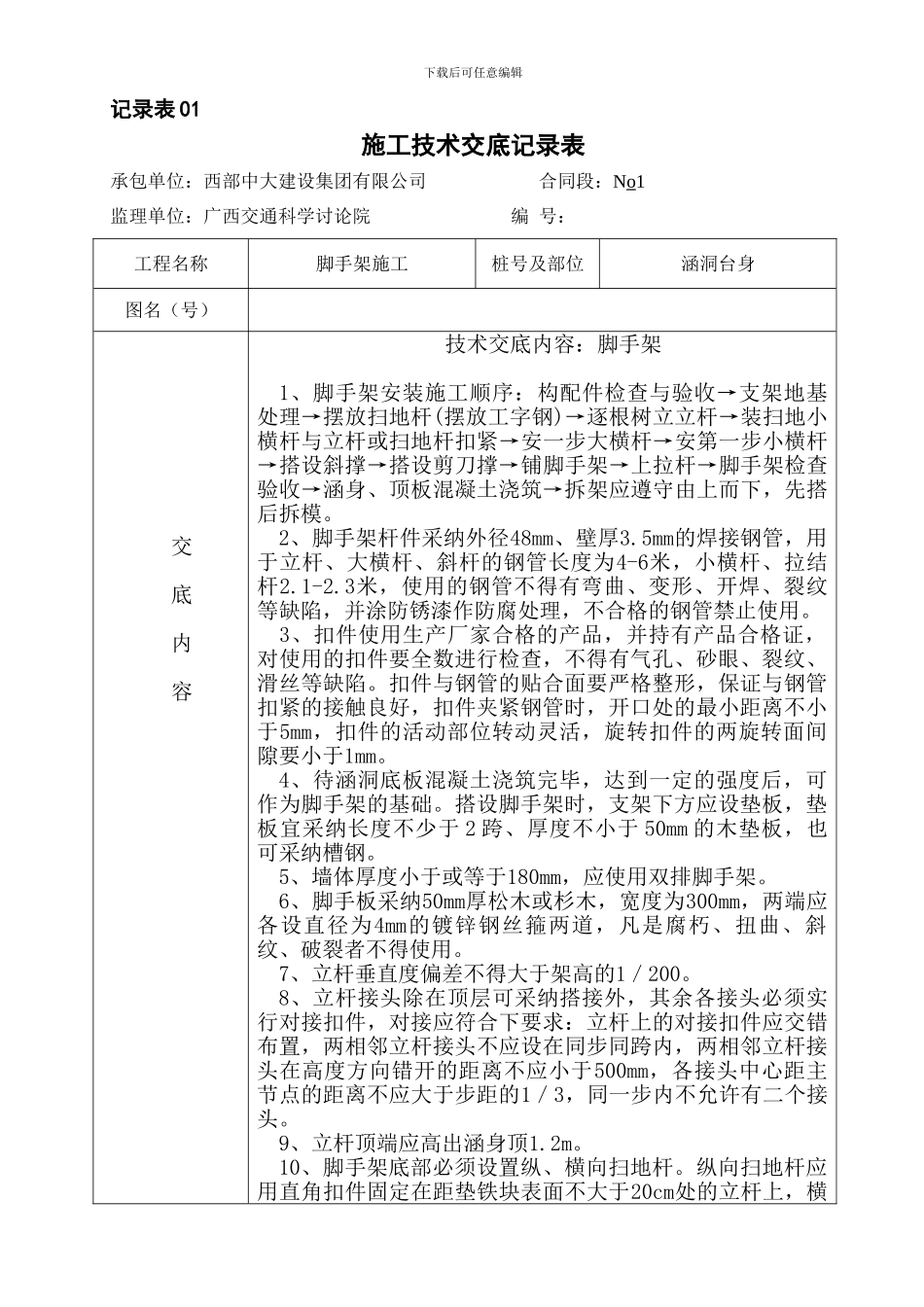

下载后可任意编辑记录表 01 施工技术交底记录表承包单位：西部中大建设集团有限公司 合同段：No1监理单位：广西交通科学讨论院 编 号：工程名称脚手架施工桩号及部位涵洞台身图名（号）交底内容技术交底内容：脚手架1、脚手架安装施工顺序：构配件检查与验收→支架地基处理→摆放扫地杆(摆放工字钢)→逐根树立立杆→装扫地小横杆与立杆或扫地杆扣紧→安一步大横杆→安第一步小横杆→搭设斜撑→搭设剪刀撑→铺脚手架→上拉杆→脚手架检查验收→涵身、顶板混凝土浇筑→拆架应遵守由上而下，先搭后拆模。2、脚手架杆件采纳外径48mm、壁厚3.5mm的焊接钢管，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管禁止使用。 3、扣件使用生产厂家合格的产品，并持有产品合格证，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm。 4、待涵洞底板混凝土浇筑完毕，达到一定的强度后，可作为脚手架的基础。搭设脚手架时，支架下方应设垫板，垫板宜采纳长度不少于 2 跨、厚度不小于 50mm 的木垫板，也可采纳槽钢。5、墙体厚度小于或等于180mm，应使用双排脚手架。6、脚手板采纳50mm厚松木或杉木，宽度为300mm，两端应各设直径为4mm的镀锌钢丝箍两道，凡是腐朽、扭曲、斜纹、破裂者不得使用。7、立杆垂直度偏差不得大于架高的1／200。8、立杆接头除在顶层可采纳搭接外，其余各接头必须实行对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。9、立杆顶端应高出涵身顶1.2m。10、脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于20cm处的立杆上，横下载后可任意编辑交底内容向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。11、大横杆设于小横杆之下，在立杆内侧，采纳直角扣件与立杆扣紧，大横杆长度不小于6m。12、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不得小于500mm。并应避开设...
